RGTM2 - Ввинчиваемый датчик температуры, дымовых газов с горловиной, калибруемый, с активным выходом

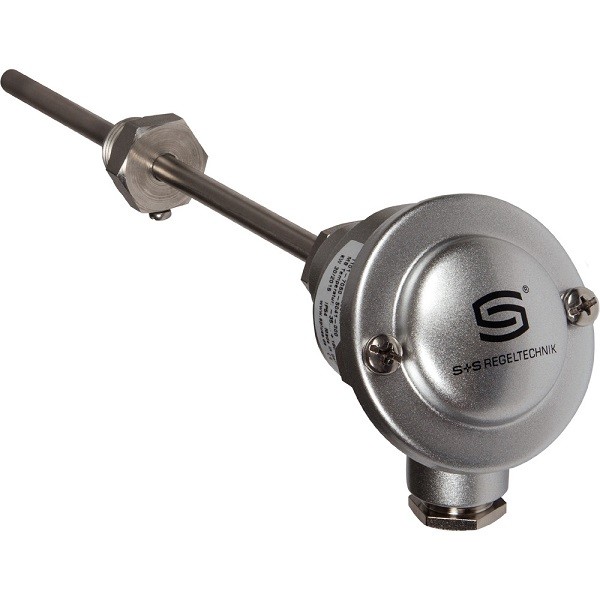

Ввинчиваемый датчик температуры RGTM2 серии THERMASGARD® применяется для измерения температуры дымовых газов или отработанного воздуха.
Применяется для контроля высокотемпературных газовых смесей.
Ввинчиваемый датчик температуры дымовых газов имеет 8 настраиваемых переключаемых диапазонов, которые позволяют измерять температуру от -20 °C до +600 °C.

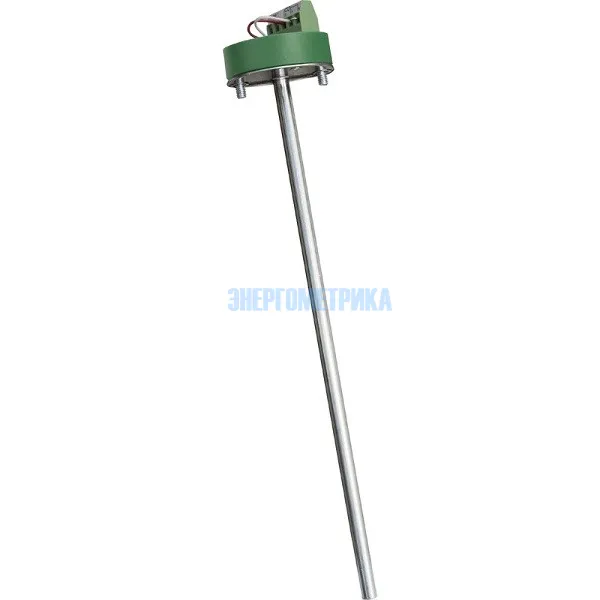

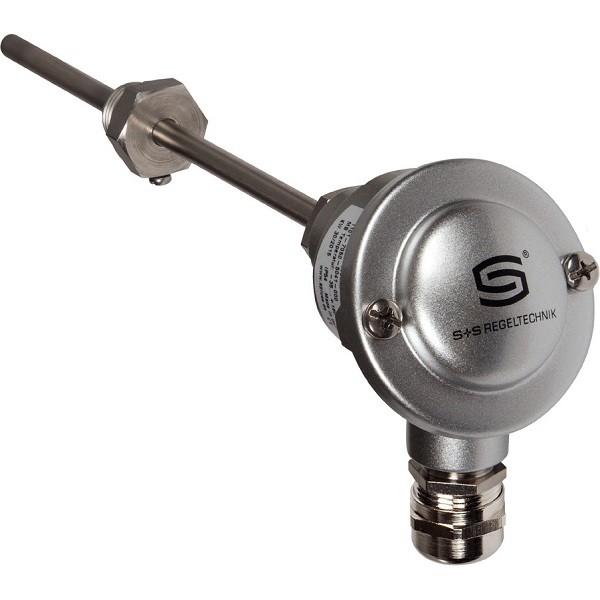

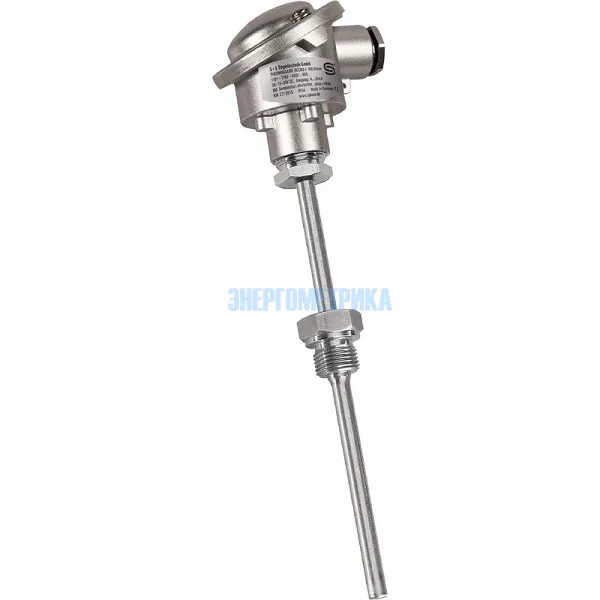

Сменный чувствительный элемент в виде стеклянного измерительного резистора защищен прямой трубкой из высококачественной коррозионно-стойкой хромоникелевой стали.
Преобразователь температуры изначально калибруется на заводе - изготовителе. Однако в процессе применения датчика возможна ручная подстройка прибора путем коррекции нулевого уровня и настройки диапазонов измерений.
Прибор имеет аналоговый выходной сигнал 4...20 мА/0–10 В.

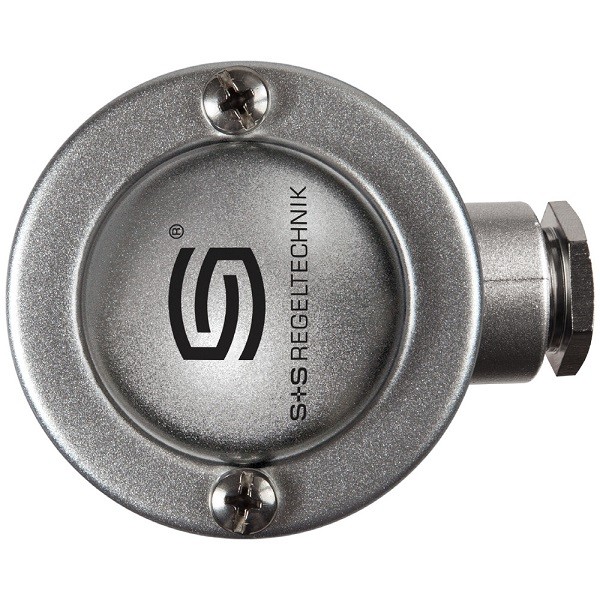

Корпус соответствует степени защиты IP54, однако опционально может быть выполнен согласно уровню IP65. Датчик фиксируется при помощи резьбы G ½ .
Доступные конфигурации
| Модель | Артикул | |||
|---|---|---|---|---|
| THERMASGARD® RGTM2-U 100/80mm | 1101-2161-0029-810 | |||
| THERMASGARD® RGTM2-U 150/80mm | 1101-2161-0039-810 | |||
| THERMASGARD® RGTM2-U 200/80mm | 1101-2161-0049-810 | |||
| THERMASGARD® RGTM2-U 250/80mm | 1101-2161-0059-810 | |||
| THERMASGARD® RGTM2-U 300/80mm | 1101-2161-0069-810 | |||
| THERMASGARD® RGTM2-U 400/80mm | 1101-2161-0089-810 | |||
| THERMASGARD® RGTM2-I 100/80mm | 1101-2162-0029-810 | |||
| THERMASGARD® RGTM2-I 150/80mm | 1101-2162-0039-810 | |||
| THERMASGARD® RGTM2-I 200/80mm | 1101-2162-0049-810 | |||
| THERMASGARD® RGTM2-I 250/80mm | 1101-2162-0059-810 | |||
| THERMASGARD® RGTM2-I 300/80mm | 1101-2162-0069-810 | |||
| THERMASGARD® RGTM2-I 400/80mm | 1101-2162-0089-810 | |||
| THERMASGARD® RGTM2-U 100/80mm KV | 1101-21D1-0029-810 | |||
| THERMASGARD® RGTM2-U 150/80mm KV | 1101-21D1-0039-810 | |||
| THERMASGARD® RGTM2-U 200/80mm KV | 1101-21D1-0049-810 | |||
| THERMASGARD® RGTM2-U 250/80mm KV | 1101-21D1-0059-810 | |||
| THERMASGARD® RGTM2-U 300/80mm KV | 1101-21D1-0069-810 | |||
| THERMASGARD® RGTM2-U 400/80mm KV | 1101-21D1-0089-810 | |||
| THERMASGARD® RGTM2-I 100/80mm KV | 1101-21D2-0029-810 | |||
| THERMASGARD® RGTM2-I 150/80mm KV | 1101-21D2-0039-810 | |||
| THERMASGARD® RGTM2-I 200/80mm KV | 1101-21D2-0049-810 | |||
| THERMASGARD® RGTM2-I 250/80mm KV | 1101-21D2-0059-810 | |||
| THERMASGARD® RGTM2-I 300/80mm KV | 1101-21D2-0069-810 | |||
| THERMASGARD® RGTM2-I 400/80mm KV | 1101-21D2-0089-810 | |||
| THERMASGARD® RGTM2-U 100/80mm Q | 2001-4141-1100-011 | |||
| THERMASGARD® RGTM2-U 150/80mm Q | 2001-4141-1100-021 | |||
| THERMASGARD® RGTM2-U 200/80mm Q | 2001-4141-1100-031 | |||
| THERMASGARD® RGTM2-U 250/80mm Q | 2001-4141-1100-041 | |||
| THERMASGARD® RGTM2-U 300/80mm Q | 2001-4141-1100-051 | |||
| THERMASGARD® RGTM2-U 400/80mm Q | 2001-4141-1100-061 | |||
| THERMASGARD® RGTM2-I 100/80mm Q | 2001-4141-2100-011 | |||
| THERMASGARD® RGTM2-I 150/80mm Q | 2001-4141-2100-021 | |||
| THERMASGARD® RGTM2-I 200/80mm Q | 2001-4141-2100-031 | |||
| THERMASGARD® RGTM2-I 250/80mm Q | 2001-4141-2100-041 | |||
| THERMASGARD® RGTM2-I 300/80mm Q | 2001-4141-2100-051 | |||
| THERMASGARD® RGTM2-I 400/80mm Q | 2001-4141-2100-061 |
Подробнее технические характеристики Вы можете скачать в разделе ТЕХНИЧЕСКАЯ ДОКУМЕНТАЦИЯ.

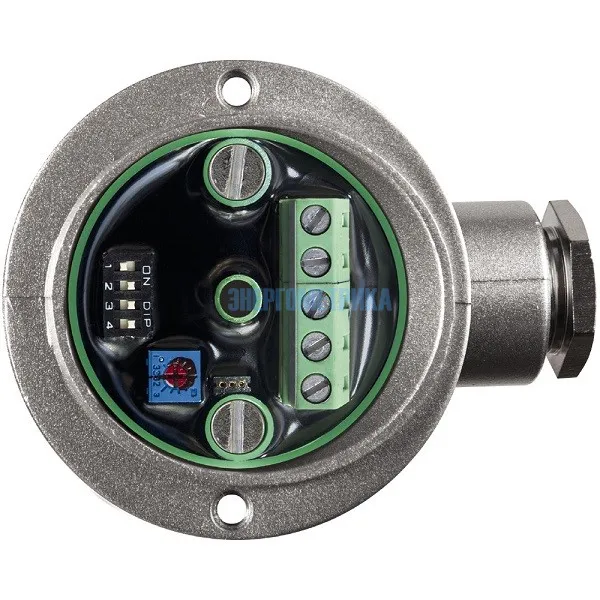

Ввинчиваемый датчик температуры RGTM2 позволяет настраивать диапазоны измерения с помощью перемычек.
| RGTM2 - переключатели | ||||
| Диапазоны измерения (настраиваемые) |
DIP1 | DIP2 | DIP3 | DIP4 |
|
-20°C...+150°C |
ON | ON | ON | ON |
| 0°C...+50°C | OFF | ON | ON | ON |
| 0°C...+100°C | ON | OFF | ON | ON |
| 0°C...+200°C | OFF | OFF | ON | ON |
| 0°C...+300°C | ON | ON | OFF | ON |
| 0°C...+400°C | OFF | ON | OFF | ON |
| 0°C...+500°C | ON | OFF | OFF | ON |
| 0°C...+600°C | OFF | OFF | OFF | ON |
| Технические характеристики ввинчиваемого датчика температуры RGTM2 | ||||||||||||||||||||
| Напряжение питания: | U выход 0 - 10 В: 24 В перем. ⁄ пост. тока ± 10 %; I выход 4...20 мА: 15-35 В пост. тока (зависит от нагрузки) | |||||||||||||||||||
| Потребляемая мощность: | 0-10 В, <0,2 ВA ⁄ 24 В перем. ⁄ пост. тока 4...20 мА, <0,55 ВA ⁄ 24 В пост. тока | |||||||||||||||||||
| Чувствительный элемент: | Pt1000, DIN EN 60751, класс Б, стеклянный измерительный резистор | |||||||||||||||||||
| Диапазоны измерения: | переключение между 8 диапазонами измерения | |||||||||||||||||||
| Выход: | 0-10 В или 4...20 мA | |||||||||||||||||||
| Температура окружающей среды: | -30 ...+70 °C (измерительный преобразователь) | |||||||||||||||||||
| Тип подключения: | по двух- или трехпроводной схеме | |||||||||||||||||||
| Монтаж / подключение: | присоединительная резьба G½ " | |||||||||||||||||||
| Защитная трубка: | высококачественная сталь, 1.4571, V4A, Ø = 11 мм, установочная длина (EL) = 200 - 400 мм | |||||||||||||||||||
| Присоединительная головка: | Б-образной формы, алюминий, цвет белый алюминий аналогичен RAL 9006, М20x1,5 | |||||||||||||||||||
| Подключение кабеля: | резьбовое соединение из металла (М 20 х 1,5); опционально с кабельным вводом, латунь, никелированная (M 20 x 1,5; с разгрузкой от натяжения, сменная, внутренний диаметр 6 - 12 мм) или разъем M12 согласно DIN EN 61076-2-101 (по запросу) | |||||||||||||||||||
| Электрическое подключение: | 0,14-1,5 мм², по винтовым зажимам | |||||||||||||||||||
| Допустимая относительная влажность воздуха: | < 95% отн. вл. | |||||||||||||||||||
| Пыле- и влагозащита: | IP 54 (согласно EN 60 529) стандарт IP 65 (согласно EN 60 529) опционально |
|||||||||||||||||||
- RGTM2_datasheet_2023_RU.pdf 611.7 КB
- RGTM2_manual_2023_RU.pdf 945.5 КB
