RGTF2 - Датчик температуры канальный, дымовых газов, с пассивным выходом
RGTF2 - Датчик температуры канальный, дымовых газов, с пассивным выходом

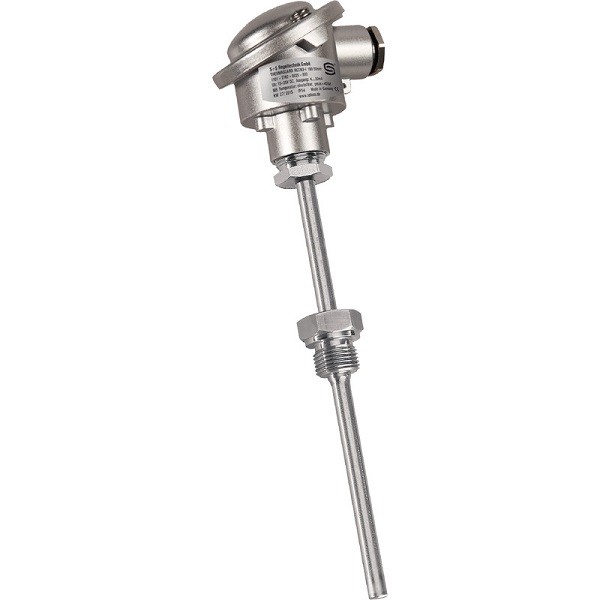

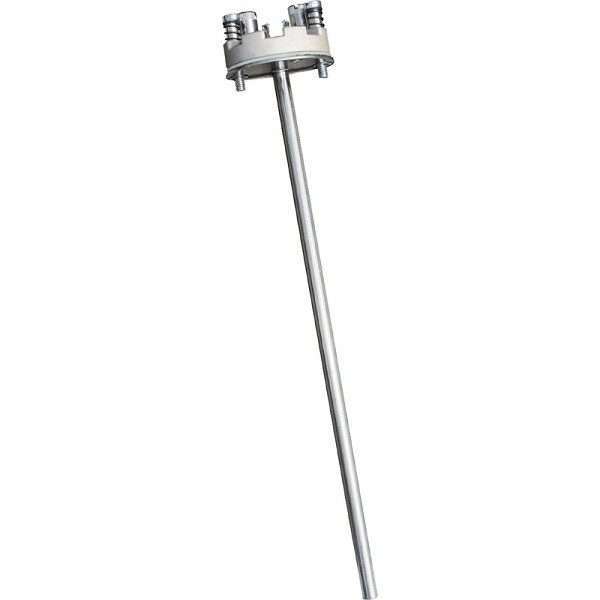

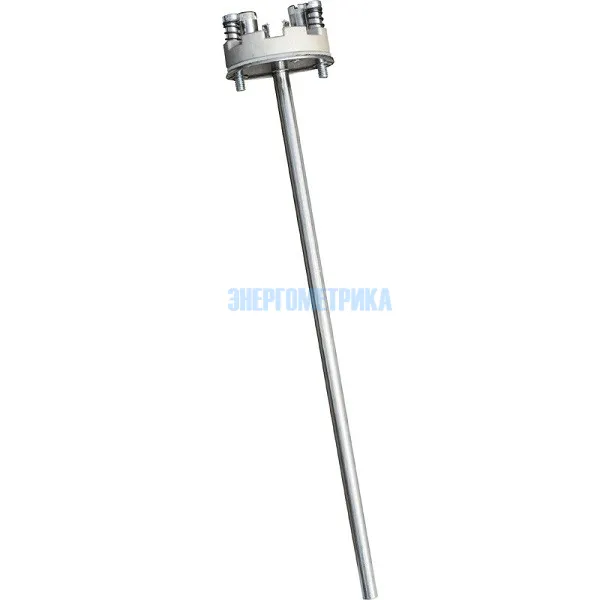

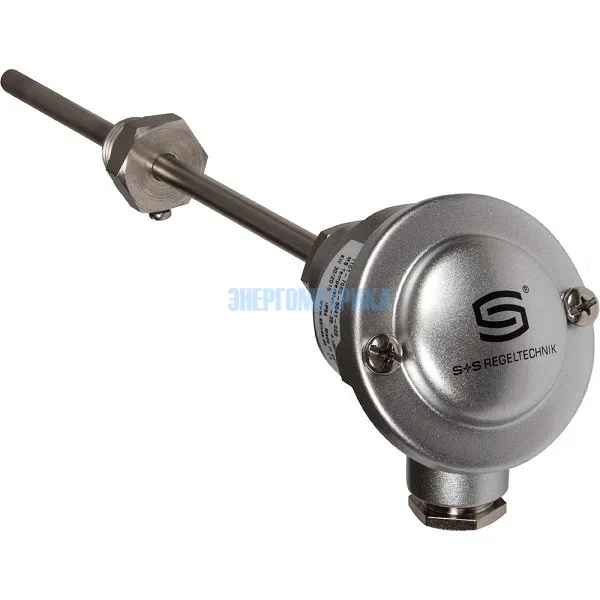

RGTF2 - Ввинчиваемый термометр сопротивления с горловиной, сменной измерительной вставкой и прямой защитной трубкой для измерения относительно высоких температур в газообразных средах – например, для измерения температуры дымовых газов и отработанного воздуха.
Доступные конфигурации
| Модель | Артикул | ||
|---|---|---|---|
| THERMASGARD® RGTF2 Pt100 100/80mm | 1101-2090-1023-000 | ||
| THERMASGARD® RGTF2 Pt100 150/80mm | 1101-2090-1033-000 | ||
| THERMASGARD® RGTF2 Pt100 200/80mm | 1101-2090-1043-000 | ||
| THERMASGARD® RGTF2 Pt100 250/80mm | 1101-2090-1053-000 | ||
| THERMASGARD® RGTF2 Pt100 300/80mm | 1101-2090-1063-000 | ||
| THERMASGARD® RGTF2 Pt100 500/80mm | 1101-2090-1103-000 | ||
| THERMASGARD® RGTF2 Pt1000 100/80 | 1101-2090-5021-000 | ||
| THERMASGARD® RGTF2 Pt1000 150/80 | 1101-2090-5031-000 | ||
| THERMASGARD® RGTF2 Pt1000 200/80 | 1101-2090-5041-000 | ||
| THERMASGARD® RGTF2 Pt1000 250/80 | 1101-2090-5051-000 | ||
| THERMASGARD® RGTF2 Pt1000 300/80 | 1101-2090-5061-000 | ||
| THERMASGARD® RGTF2 Pt1000 500/80 | 1101-2090-5101-000 | ||
| THERMASGARD® RGTF2 Pt100 100/80mm KV | 1101-20D0-1023-000 | ||
| THERMASGARD® RGTF2 Pt100 150/80mm KV | 1101-20D0-1033-000 | ||
| THERMASGARD® RGTF2 Pt100 200/80mm KV | 1101-20D0-1043-000 | ||
| THERMASGARD® RGTF2 Pt100 250/80mm KV | 1101-20D0-1053-000 | ||
| THERMASGARD® RGTF2 Pt100 300/80mm KV | 1101-20D0-1063-000 | ||
| THERMASGARD® RGTF2 Pt100 500/80mm KV | 1101-20D0-1103-000 | ||
| THERMASGARD® RGTF2 Pt1000 100/80mm KV | 1101-20D0-5021-000 | ||
| THERMASGARD® RGTF2 Pt1000 150/80mm KV | 1101-20D0-5031-000 | ||
| THERMASGARD® RGTF2 Pt1000 200/80mm KV | 1101-20D0-5041-000 | ||
| THERMASGARD® RGTF2 Pt1000 250/80mm KV | 1101-20D0-5051-000 | ||
| THERMASGARD® RGTF2 Pt1000 300/80mm KV | 1101-20D0-5061-000 | ||
| THERMASGARD® RGTF2 Pt1000 500/80mm KV | 1101-20D0-5101-000 | ||
| THERMASGARD® RGTF2 Pt100 100/80mm Q | 2Z01-4141-0100-011 | ||
| THERMASGARD® RGTF2 Pt100 150/80mm Q | 2Z01-4141-0100-021 | ||
| THERMASGARD® RGTF2 Pt100 200/80mm Q | 2Z01-4141-0100-031 | ||
| THERMASGARD® RGTF2 Pt100 250/80mm Q | 2Z01-4141-0100-041 | ||
| THERMASGARD® RGTF2 Pt100 300/80mm Q | 2Z01-4141-0100-051 | ||
| THERMASGARD® RGTF2 Pt100 500/80mm Q | 2Z01-4141-0100-061 | ||
| THERMASGARD® RGTF2 Pt1000 100/80mm Q | 2Z05-4141-0100-011 | ||
| THERMASGARD® RGTF2 Pt1000 150/80mm Q | 2Z05-4141-0100-021 | ||
| THERMASGARD® RGTF2 Pt1000 200/80mm Q | 2Z05-4141-0100-031 | ||
| THERMASGARD® RGTF2 Pt1000 250/80mm Q | 2Z05-4141-0100-041 | ||
| THERMASGARD® RGTF2 Pt1000 300/80mm Q | 2Z05-4141-0100-051 | ||
| THERMASGARD® RGTF2 Pt1000 500/80mm Q | 2Z05-4141-0100-061 |
Техническая документация
Параметры
Подробнее технические характеристики Вы можете скачать в разделе ТЕХНИЧЕСКАЯ ДОКУМЕНТАЦИЯ.
| Технические характеристики канального датчика температуры RGTF2 | ||||||||||||||||||||
| Диапазон измерения: | -35 ...+ 600 °C (опционально – расширенный диапазон измерения -100...+750 °C) | |||||||||||||||||||
| Чувствительный элемент: | пассивный, стеклянный измерительный резистор | |||||||||||||||||||
| Класс точности: | класс Б, DIN EN 60751 | |||||||||||||||||||
| Тип подключения: | по двухпроводной схеме (опционально четырехпроводная) | |||||||||||||||||||
| Температура окружающей среды: | -30 ...+70 °C (измерительный преобразователь) | |||||||||||||||||||
| Тип подключения: | по двух- или трехпроводной схеме | |||||||||||||||||||
| Измерительный ток: | прибл. 1 мА | |||||||||||||||||||
| Защитная трубка: | высококачественная сталь, 1.4571, V4A, Ø = 11 мм, установочная длина (EL) = 200 - 500 мм | |||||||||||||||||||
| Присоединительная головка: | Б-образной формы, алюминий, цвет белый алюминий аналогичен RAL 9006, М20x1,5 | |||||||||||||||||||
| Кабельное соединение: | резьбовое соединение из металла (М 20 х 1,5); опционально с кабельным вводом, латунь, никелированная (M 20 x 1,5; с разгрузкой от натяжения, сменная, внутренний диаметр 6 - 12 мм) или разъем M12 согласно DIN EN 61076-2-101 (по запросу) | |||||||||||||||||||
| Монтаж ⁄ подключение: | присоединительная резьба G ½ " | |||||||||||||||||||

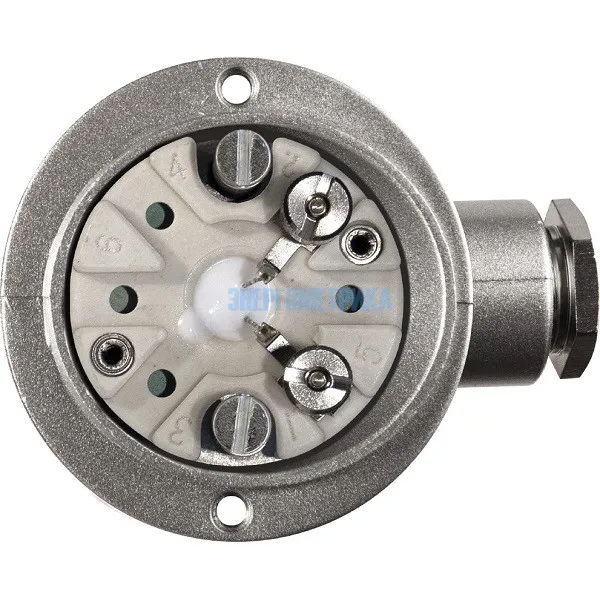

| Электрическое подключение: | 0,14-1,5 мм² по винтовым зажимам на керамическом цоколе | |||||||||||||||||||
| Сопротивление изоляции: | ≥100 МОм, при 20 °C (500 В постоянного тока) | |||||||||||||||||||
| Допустимая относительная влажность воздуха: | <95%, без конденсата | |||||||||||||||||||
| Степень защиты: | IP 54 (согласно EN 60 529) стандарт IP 65 (согласно EN 60 529) опционально |
|||||||||||||||||||
| Нормы: | соответствие CE - нормам, электромагнитная совместимость согласно EN 61 326 + A1 + A2, директива 2004 ⁄ 108 ⁄ EC | |||||||||||||||||||
