RFTM-CO2-W - Датчик качества воздуха для помещений

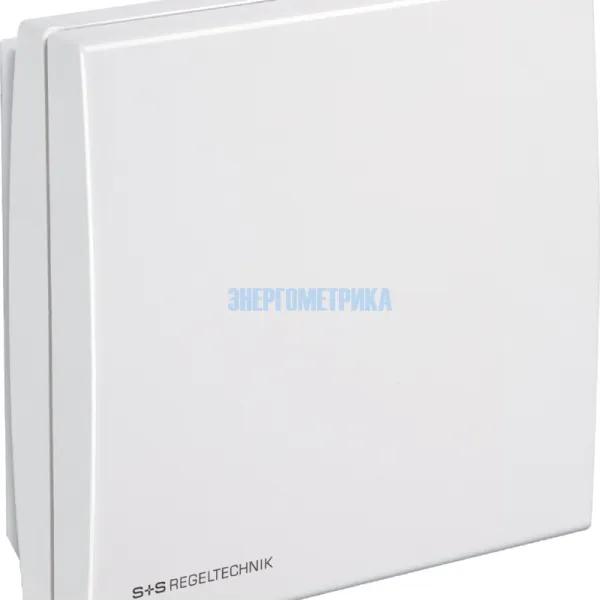

Датчик качества воздуха для помещений RFTM-CO2-W с активным/релейным выходом, автоматической калибровкой (можно отключить), в элегантном пластиковом корпусе с защелкивающейся крышкой, на выбор с дисплеем или без дисплея.
Служит для измерения содержания углекислого газа в воздухе (0...2000 млн-1 / 0...5000 млн-1), качества и чистоты воздуха с тремя уровнями чувствительности VOC (low/medium/high), температуры (0...+50 °C) и относительной влажности воздуха (0…100 %). Измерительный преобразователь преобразует измеряемые величины в нормированный сигнал 0–10 В или 4...20 мА (можно переключить).
Датчик RFTM-CO2-W используется в офисах, отелях, конференц-залах, жилых и торговых помещениях и т. д., служит для оценки параметров микроклимата и позволяет снизить эксплуатационные расходы и улучшить самочувствие благодаря энергосберегающей, управляемой вентиляции.
Цифровой чувствительный элемент с высокой долговременной стабильностью гарантирует точные результаты измерения влажности и температуры.
Содержание углекислого газа в воздухе определяется с помощью оптического недисперсионного инфракрасного анализатора (NDIR). Диапазон чувствительности откалиброван в расчете на стандартный случай применения — для жилых помещений, конференц-залов и т. д.Чистота воздуха измеряется с помощью анализатора качества воздуха (анализатор для летучих органических веществ).
Он определяет степень насыщенности воздуха в помещении загрязненными газами, такими как сигаретный дым, выделения человеческого организма, выдыхаемый воздух, пары растворителей, эмиссия частей зданий и т. д. Для измерения степени загрязненности воздуха можно настроить низкую, среднюю или высокую чувствительность VOC.
Доступные конфигурации
| Модель | Артикул | |||
|---|---|---|---|---|
| AERASGARD® RFTM-CO2-W | 1501-61B6-7301-200 | |||
| AERASGARD® RFTM-CO2-W LCD | 1501-61B6-7321-200 |
Подробнее технические характеристики Вы можете скачать в разделе ТЕХНИЧЕСКАЯ ДОКУМЕНТАЦИЯ.
| Технические характеристики датчика качества воздуха RFTM-CO2-W | |
| Напряжение питания | 24 В перем./ пост. тока (±10 %) |
| Потребляемая мощность |
< 4,4 Вт/ 24 В пост. тока обычно < 6,4 В·А/ 24 В перем. тока обычно; пиковый ток 200 мA |
| Чувствительные элементы | цифровой датчик влажности со встроенным датчиком температуры, маленький гистерезис, высокая долговременная стабильность |
| Диапазон измерения влажности | 0...100 % r. H. |
| Рабочий диапазон влажности | 0…95 % относительной влажности (без конденсата) |
| Погрешность измерения влажности | тип. ±2 % относительной влажности (20 ... 80 % относительной влажности); при +25 °C, иначе ±3 % |
| Выходной сигнал влажности | 0 - 10 В или 4...20 мA (выбирается при помощи DIP-переключателя) |
| Диапазон измерения | 0...+50 °C (на выходе соответствует 0–10 В или 4...20 мA) |
| Рабочий диапазон температур | 0...+50 °C |
| Погрешность | обычно ± 0,2 K при +25 °C |
| Выходной сигнал температуры | 0 - 10 В или 4...20 мA (выбирается при помощи DIP-переключателя) |
| Диапазон измерения CO2 | 0…2000 млн-1 или 0…5000 млн-1 (при помощи DIP-переключателя) |
| Анализатор CO2 | оптический недисперсионный инфракрасный анализатор (NDIR), с ручной калибровкой (с помощью кнопки «zero»), с автоматической калибровкой (отключаемая с помощью DIP-переключателя) |
| Выход CO2 | 0 - 10 В или 4...20 мA (выбирается при помощи DIP-переключателя) |
| Погрешность измерения CO2 | обычно ±30 млн-1 и ±3 % измеренного значения |
| Температурная зависимость CO2 | ±5 млн-1/ °C или ±0,5 % измеренного значения/ °C |
| Зависимость от давления | ±0,13 %/ мм рт. ст. |
| Газообмен | диффузия |
| Релейный выход | с беспотенциальным переключающим контактом (24 В / 1 A), (присваивается с помощью DIP-переключателя, настраиваемый порог срабатывания) |
| Время выхода на рабочий режим | прибл. 1 час |
| Время срабатывания | < 2 минут |
| Выход | 0 - 10 В или 4...20 мA (выбирается при помощи DIP-переключателя; выбранный вариант является единым для всех выходов); нагрузка < 800 Ом |
| Выходы | 0–10 В или 4...20 мА, нагрузка < 800 Ом (при помощи DIP-переключателя, выбранный вариант является единым для всех выходов), с потенциометром смещения (± 10 % от диапазона измерения) |
| Температура окружающей среды | 0...+50 °C |
| Эл. подключение | 0,14–1,5 мм², по винтовым зажимам |
| Корпус | пластик, акрилонитрил-бутадиенстирол (ABS), цвет - чистый белый (аналогичен RAL 9010) |
| Размеры | 98 x 98 x 33 mm (Baldur 2) |
| Монтаж | настенный монтаж или на монтажной коробке, Ø 55 мм, низ с четырьмя отверстиями, для закрепления в вертикально или горизонтально установленных коробках для подвода кабеля сзади, с шаблоном отверстия под открытый ввод кабеля сверху или снизу |
| Долговременная стабильность | < 2 % за 15 лет |
| Класс защиты | III (согласно EN 60 730) |
| Степень защиты | IP 30 (согласно EN 60 529) |
| Нормы | соответствие CE-нормам, электромагнитная совместимость согласно EN 61326, директива 2014/ 30/ EU «Электромагнитная совместимость», директива 2014/ 35/ EU «Низковольтное оборудование» |
