PS300 - Датчик дифференциального давления
Датчик дифференциального давления PS300 позволяет контролировать перепады давления в воздушной среде и других газовых смесей негорючего или неагрессивного типа.
Прибор подходит для мониторинга состояния воздухофильтров, вентиляторов, отслеживания потока в вентканалах, регулировки клапанов задержки огня, воздухозаслонок, предупреждения заморозки в тепловых контурах. Модель PS300 рассчитана на работу в диапазоне 30-300 Па.

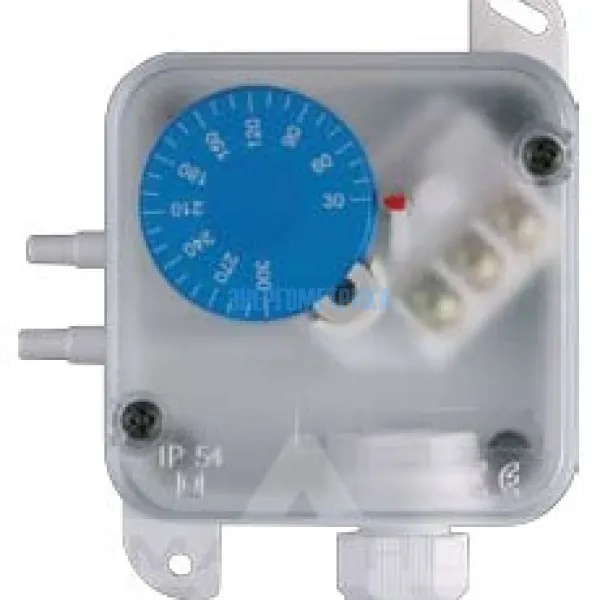

Корпус датчика представлен небольшой монтажной коробкой квадратного вида, выполнен из ударопрочного ABS пластика. Для защиты устройства от проникновения внутрь загрязнений и влаги предусмотрена защелкивающаяся прозрачная пластиковая крышка. На корпусе присутствует кабельный сальник М16 и два ниппеля, обеспечивающие присоединение шлангов.
Реле PS300 оборудовано измерительной мембраной из силикона. Настройка требуемой разности срабатывания выполняется поворотным потенциометром.
Степень защиты IP54 позволяет устанавливать сенсор в технических помещениях и на открытом воздухе. Прибор работает в диапазоне температур -20...+60 оС. Монтаж датчика выполняется в обесточенном состоянии, модель подключается к безопасно малому напряжению.
| Технические характеристики дифференциального датчик давления PS300 | |||
| Диапазон измерения | PS 300: 30..300 Па | PS 500: 30..500 Па PS 600: 40..600 Па | PS 1500: 100..1500 Па PS 4500: 500..4500 Па |
||
| Перепад давлений | PS 300: 20 Па PS 500: 20 Па; PS 600: 30 Па PS 1500: 80 Па; PS4500: 180 Па |
||
| Максимальное давление | 50 кПа | ||
| Температура окружающей среды | -20...+60 °C | ||
| Материал корпус / крышка | ABS пластик / PC пластик, прозрачный | ||
| Присоединение провода | Кабельный сальник M16 | ||
| Соединительный шланг | ПВХ, мягкий | ||
| Размеры | 105 x 73 x 63 мм | ||
| Защита | IP54 | ||
| Стандартные аксессуары | Крепежные шурупы (2 шт.), присоединительные штуцеры - пластик (2 шт.), 2 м соединительного шланга ПВХ | ||
- PS300_datasheet_ru.pdf 867.5 КB
