DS1 - Реле перепада давления воздуха

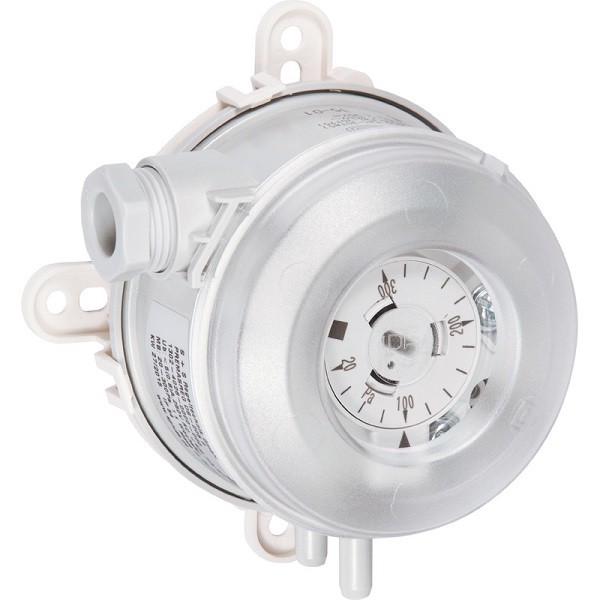

Механическое дифференциальное реле давления или реле контроля давления PREMASREG® DS1 с металлическим уголком, пригодно для контроля избыточного давления, разности давлений и разрежения в чистом воздухе, газообразных, неагрессивных средах в воздушных каналах, в устройствах подвода и отвода воздуха.
Может применяться в качестве реле контроля потока, дифференциального реле давления, реле контроля давления для контроля потока в электрических отопительных батареях, для контроля состояния клиновых ремней и фильтров, в качестве предохранителя недостаточного давления воздуха, для контроля вентиляторов, вентиляционных заслонок или в качестве предельного регулятора.

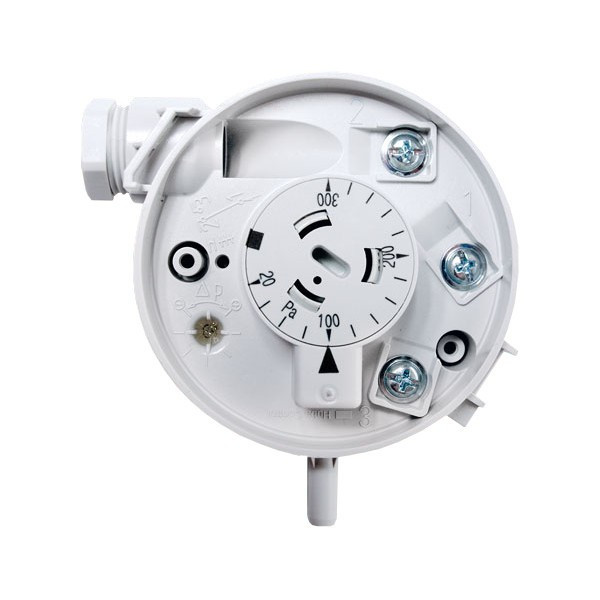

Настройка порога переключения производится по расположенной внутри прецизионной шкале.

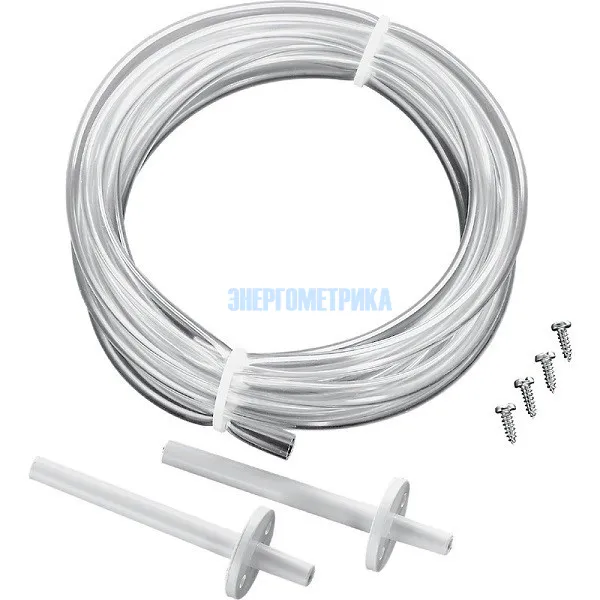

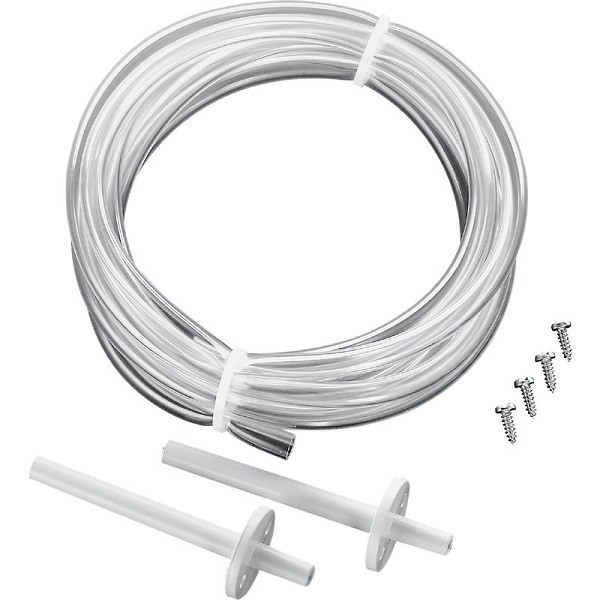

Реле давления DS1 поставляется с комплектом соединительных деталей ASD-06 (соединительный шланг длиной 2м, два соединительных ниппеля, винты).
Доступные конфигурации
| Модель | Артикул | ||
|---|---|---|---|
| PREMASREG® DS-106 | 1302-4011-0000-000 | ||
| PREMASREG® DS-106 A | 1302-4012-0000-000 | ||
| PREMASREG® DS-106 B | 1302-4013-0000-000 | ||
| PREMASREG® DS-106 C | 1302-4014-0000-000 | ||
| PREMASREG® DS-106 D | 1302-4015-0000-000 |
Подробнее технические характеристики Вы можете скачать в разделе ТЕХНИЧЕСКАЯ ДОКУМЕНТАЦИЯ.
| Технические характеристики реле давления DS1 | |||||||||||||||||||||||||||||||||||||
| Коммутационная способность: | 5(0,8)A; 250 B переменного тока | ||||||||||||||||||||||||||||||||||||
| Контактная нагрузка: | 4(0,7)A, 30 B постоянного тока | ||||||||||||||||||||||||||||||||||||
| Контакт: | однополюсный беспотенциальный переключатель (переключающий контакт), многослойный позолоченный контакт (пригоден для DDC) | ||||||||||||||||||||||||||||||||||||
| Диапазон давлений: | 20…300 Па / 50…500 Па / 100…1000 Па / 500…2000 Па / 1000…5000 Па | ||||||||||||||||||||||||||||||||||||
| Корпус: | нижняя часть: поликарбонат (10% GF), цвет светло-серый аналогичен RAL 7035, крышка: поликарбонат, прозрачная, монтажный уголок из стального листа, присоединение кабеля PG11 | ||||||||||||||||||||||||||||||||||||
| Температура среды: | –30...+85 °C, | ||||||||||||||||||||||||||||||||||||
| Мембрана: | силикон LSR (жидкий силиконовый каучук, подвергнутый термообработке при 200 °C, не выделяющий газы и PWIS) | ||||||||||||||||||||||||||||||||||||
| Допустимая влажность: | < 90% отн. влажн., без конденсата | ||||||||||||||||||||||||||||||||||||
| Эл. подключение: | 0,14-1,5 мм², по винтовым зажимам на плате | ||||||||||||||||||||||||||||||||||||
| Подвод давления: | с соединительным штуцером для напорного шланга Ø 6 мм | ||||||||||||||||||||||||||||||||||||

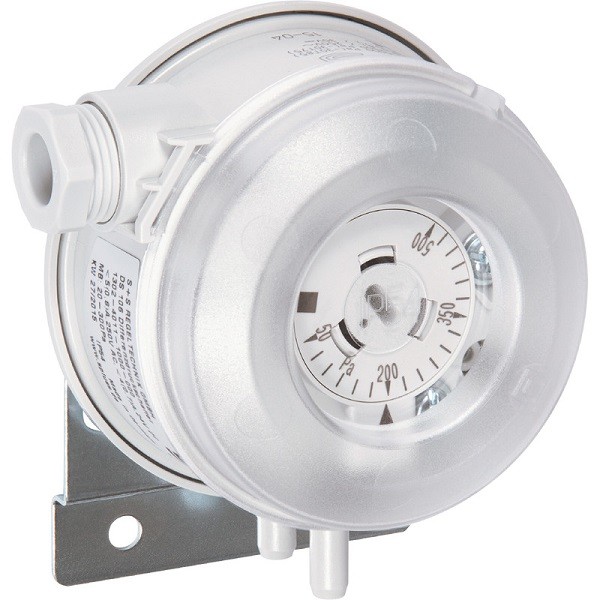

| Крепление: | при помощи металлического уголка DS 1 - MW-Z (содержится в комплекте поставки) (опционально – другие формы, см. таблицу) Рекомендуемое монтажное положение: вертикально (присоединительными патрубками вниз) – заводская настройка; горизонтально (колпаком вверх ⁄ вниз) |
||||||||||||||||||||||||||||||||||||
| Степень защиты: | IP 54 с крышкой (согласно EN 60 529) | ||||||||||||||||||||||||||||||||||||

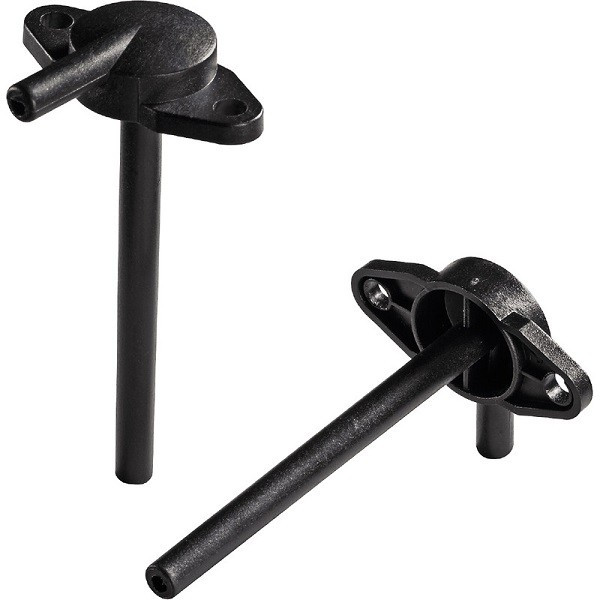

| ПРИНАДЛЕЖНОСТИ: | комплект соединительных деталей ASD-06 (прямой ниппель), дополнительно соединительные ниппели ASD-07 (угол 90°) | ||||||||||||||||||||||||||||||||||||
| ПРИНЦИП РАБОТЫ: | контакты 1 - 2 размыкаются при увеличении давления ⁄ разности давлений до заданного значения. Контакты 1 - 3 замыкаются при падения давления ⁄ разности давлений и могут быть использованы как сигнальный контакт | ||||||||||||||||||||||||||||||||||||
- DS1_datasheet_2023_RU.pdf 630.8 КB
- DS1_manual_2023_RU.pdf 630.4 КB
