PREMASGARD 722x - Двухканальный измерительный преобразователь дифференциального давления
PREMASGARD 722x - Двухканальный измерительный преобразователь дифференциального давления
Данная модель снята с производства. Ближайшим аналогом является датчик давления EFM112.

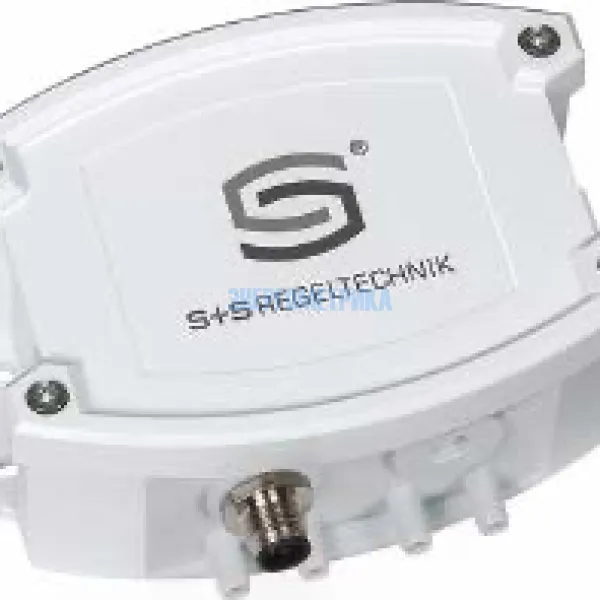

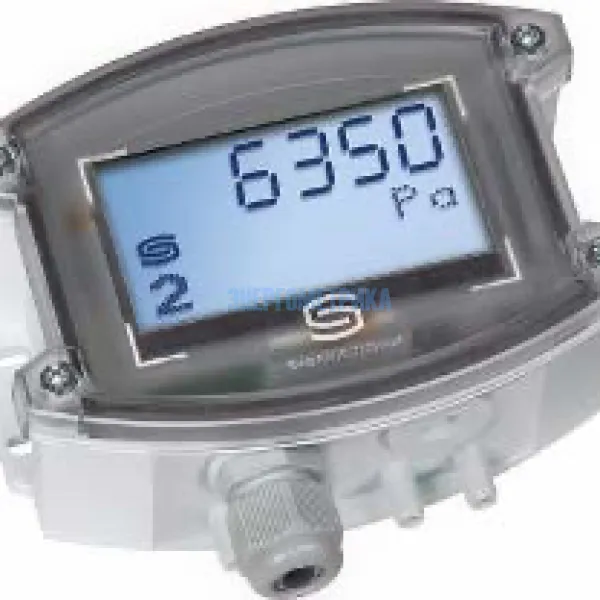

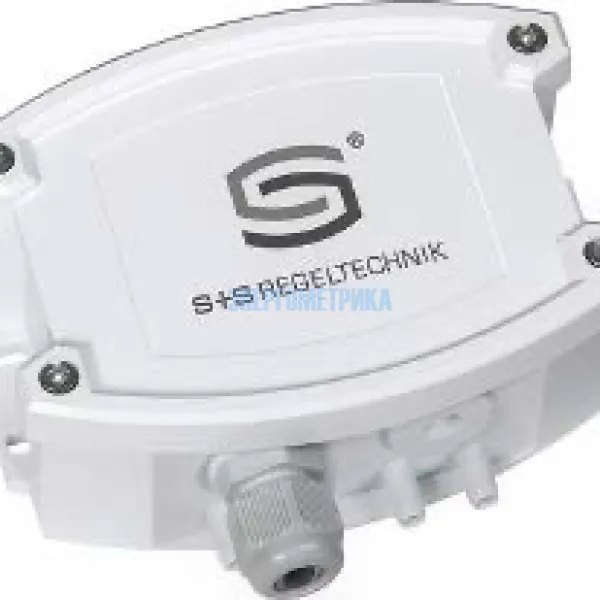

Калибруемый датчик давления PREMASGARD 722x с 2 × 8 переключаемыми диапазонами измерения, 2 автоматических выходных сигнала (32 устройства в одном), корпус из ударопрочного пластика со штуцерами для подвода давления, на выбор с дисплеем или без дисплея, с резьбовым кабельным вводом или разъемом М12 согласно DIN EN 61076-2-101 для измерения повышенного, пониженного давления или разности давлений воздуха.
Измерительный преобразователь автоматически определяет необходимый тип выхода и преобразует измеряемые величины в соответствующий нормированный сигнал 0–10 В или 4...20 мА.
PREMASGARD 722x применяется в оборудовании для особо чистых и стерильных помещений, в медицинской технике, в оборудовании для фильтрации, каналах систем вентиляции и кондиционирования воздуха, камерах для окраски распылением, на промышленных кухнях, для контроля работы фильтров и измерения уровня наполнения или для управления частотными преобразователями. Измеряемой средой является чистый воздух (без конденсата) или газообразные, неагрессивные и негорючие среды.
Оба датчика давления с пьезорезистивным чувствительным элементом и температурной компенсацией гарантируют высокий уровень надежности и точные результаты измерения. Прибор PREMASGARD 722x имеет одну кнопку для ручной настройки нулевой точки, а также потенциометр для коррекции предельного значения.
Датчик откалиброван на заводе. Специалист может выполнить точную настройку в зависимости от условий окружающей среды. Прибор поставляется с комплектом соединительных деталей ASD-06 соединительный шланг длиной 2 м, два соединительных ниппеля, винты).
Доступные конфигурации
| Модель | Артикул | ||
|---|---|---|---|
| PREMASGARD 7229 | 1301-712A-0930-200 | ||
| PREMASGARD 7227 | 1301-712A-0950-200 | ||
| PREMASGARD 7229 LCD | 1301-712A-4930-200 | ||
| PREMASGARD 7227 LCD | 1301-712A-4950-200 | ||
| PREMASGARD 7229 Q | 2004-6331-B100-001 | ||
| PREMASGARD 7227 Q | 2004-6331-B100-011 | ||
| PREMASGARD 7229 Q LCD | 2004-6332-B100-001 | ||
| PREMASGARD 7227 Q LCD | 2004-6332-B100-011 |
Техническая документация
Параметры
| Технические характеристики PREMASGARD 722x - Двухканального измерительного преобразователя дифференциального давления | |||
| Напряжение питания | 24 В перем./ пост. тока (±10 %) | ||
| Потребляемая мощность | < 2 W/24 V DC; < 4,4 VA/24 V AC | ||
| Нагрузка | Ra (Ом) = 25 ...450 Ом для варианта I | ||
| Сопротивление нагрузки | RL > 15 кОм для варианта U | ||
| Выход | автоматический 0–10 В/ 4...20 мА | ||
| Тип подключения | по трехпроводной схеме | ||
| Функция измерения | дифференциальное | ||
| Диапазон измерения | переключение между 2 × 8 диапазонами измерения | ||
| Температура среды | –20...+50 °C | ||
| Подвод давления | с соединительным штуцером для напорного шланга Ø 6 мм | ||
| Тип давления | разность давлений, два давления (2 измерительных канала) | ||
| Смещение нулевой точки | ± 10 % диапазона измерения | ||
| Избыточное недостаточное давление | ± 50 kПа | ||
| Среда | хранение: 35...+85 °C; эксплуатация: 0...+50 °C |
||
| Фильтрация сигналов | переключаемая 1 c/ 10 c | ||
| Подключение кабеля | резьбовой кабельный ввод из пластика (M 16 x 1,5; с разгрузкой от натяжения, сменный, внутренний диаметр 10,4 мм) или разъем M12 (штекер, 5-контактный, A-кодирование) согласно DIN EN 610762101 (опционально по запросу) |
||
| Корпус | пластик, устойчивый к ультрафиолетовому излучению, полиамид, 30 % усиление стеклянными шариками, с быстрозаворачиваемыми винтами (комбинация шлиц/ крестовой шлиц), цвет – транспортный белый (аналогичен RAL 9016), крышка дисплея прозрачная! |
||
| Размеры | 126 x 90 x 50 мм (Tyr 2) | ||
| Температурный дрейф | ± 0,1 %/ °C верхнего предельного значения | ||
| Относительная влажность воздуха | < 95 %, без конденсата | ||
| Класс защиты | III (согласно EN 60 730) | ||
| Степень защиты | IP 65 (согласно EN 60 529) в смонтированном состоянии | ||
