PREMASGARD 1210-Modbus - Измерительный преобразователь давления с Modbus
PREMASGARD 1210-Modbus - Измерительный преобразователь давления с Modbus
Данная модель снята с производства. Ближайшим аналогом является датчик давления EFM112.

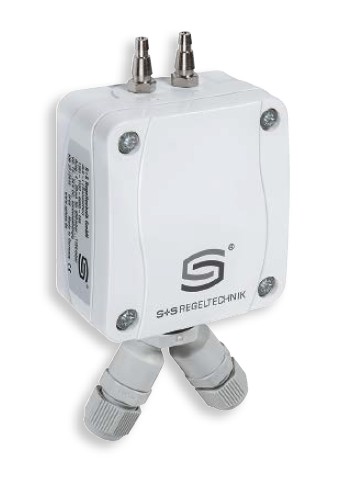

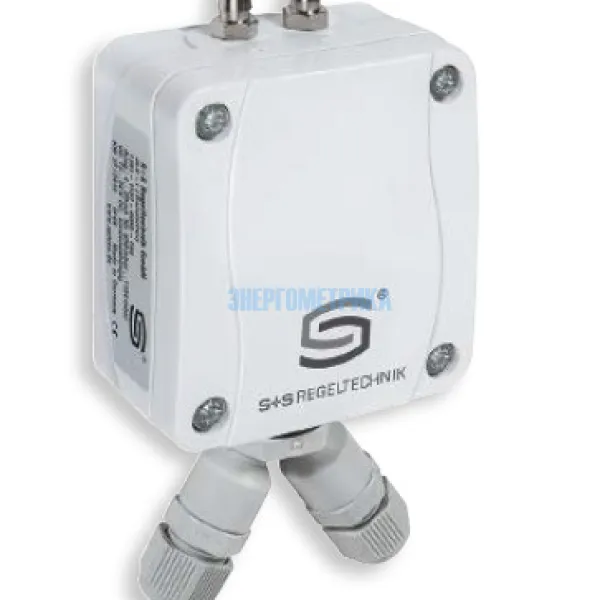

Измерительный преобразователь давления с Modbus PREMASGARD 1210-Modbus предназначен для измерения избыточного давления, разрежения и разности давлений в воздухе. Комнатный датчик давления PREMASGARD 1210-Modbus c возможностью подключения к шине Modbus, по желанию заказчика, может быть изготовлен с дисплеем или без него.
Пьезорезистивный измерительный элемент преобразователя давления PREMASGARD 1210-Modbus с компенсацией температуры гарантирует высокую достоверность и точность. Датчики давления PREMASGARD 1210-Modbus оснащаются кнопкой ручной коррекции нуля и имеют регулируемое смещение.
Измерительный преобразователь давления с Modbus PREMASGARD 1210-Modbus применяется в стерильных помещениях, в медицинской технике, в производстве фильтров, в вентиляционных
каналах и каналах систем кондиционирования воздуха, камерах для окраски распылением,
кухонных помещениях, для контроля фильтрующих устройств и измерения уровня наполнения или
для управления частотными преобразователями. Измеряемой средой является чистый воздух (без
конденсата) или газообразные, неагрессивные и негорючие вещества.
Датчик разности давлений PREMASGARD 1210-Modbus поставляется с комплектом соединительных деталей ASD-06 (соединительный шланг длиной 2 м, два присоединительных штуцера, винты).
Техническая документация
Параметры
| PREMASGARD 1210-Modbus - Измерительный преобразователь давления с Modbus | |||||
|
Тип / группа товаров 1 |
Диапазон измерения Диапазон давления |
Дисплей | Выход | Артикул | |
| PREMASGARD® 1211 - Modbus | – 1000...+ 1000 Па | ||||
|
PREMASGARD 1211-M |
– 1000...+ 1000 Па | - | Modbus | 1301-1214-0010-200 | |
|
PREMASGARD 1211-M DISPLAY |
– 1000...+ 1000 Па | С дисплеем | Modbus | 1301-1214-2010-200 | |
| PREMASGARD® 1215 - Modbus | – 5000...+ 5000 Па | ||||
| PREMASGARD 1215-M | – 5000...+ 5000 Па | - | Modbus | 1301-1214-0050-200 | |
| PREMASGARD 1215-M DISPLAY | – 5000...+ 5000 Па | С дисплеем | Modbus | 1301-1214-2050-200 | |
|
Принадлежности: |
KA-2 Коммуникационный адаптер Modbus с интерфейсом USB/RS485 для подключения к системе и/или в качестве активного нагрузочного резистора шины ASD-06 Комплект соединительных деталей (содержится в комплекте поставки) состоит из 2 соединительных ниппелей (прямых) из акрилонитрил-бутадиенстирола (ABS), двухметрового шланга из мягкого ПВХ и 4 винтов для листового металла ASD-07 2 соединительных ниппеля (угловой, 90°) из пластика ABS DAL-01 Клапан выпуска давления для потолочного или настенного монтажа (напр., в чистых помещениях) WS-04 Приспособление для защиты от непогоды и солнечных лучей, 130 x 180 x 135 мм, из высококач. стали |
||||
| Технические характеристики измерительного преобразователя давления с Modbus PREMASGARD 1210-Modbus | |
| Напряжение питания | 24 В перем. тока (±20 %) и 15…36 В пост. тока |
| Потребляемая мощность | < 1,0 В·А ⁄ 24 В пост. тока; < 2,2 В·А ⁄ 24 В перем. тока |
| Диапазон измерения | −1000...+1000 Па или −5000...+5000 Па в зависимости от типа устройства, см. таблицу |
| Температура среды | −20...+50 °C |
| Подвод давления | 4 ⁄ 6 x 11 мм (шланги Ø = 4 ⁄ 6 мм), металлические соединительные штуцеры |
| Тип давления | дифференциальное |
| Среда | чистый воздух, неагрессивные, негорючие газы |
| Точность | Тип 1211 (1000 Па): ± 5 Па Тип 1215 (5000 Па): ± 25 Па в сравнении с калиброванным эталонным прибором |
| Смещение нуля | ± 10 % диапазона измерения (настраивается посредством кнопки калибровки смещения с помощью потенциометра на плате или через интерфейс шины Modbus с помощью удаленного обслуживания) |
| Избыточное ⁄ недостаточное давление | макс. 5 x диапазона измерения |
| Долговременная стабильность | ± 1 % в год |
| Гистерезис | 0,3 % верхнего предельного значения |
| Детали, соприкасающиеся со средой | латунь, никель, нейлон, полиуретан, кремний, пластифицированный ПВХ |
| Температурный дрейф | ± 0,1 % ⁄ °C верхнего предельного значения |
| Линейность | < ±1 % верхнего предельного значения |
| Корпус |
пластик, устойчивый к ультрафиолетовому излучению, полиамид, 30 % усиление стеклянными шариками, с быстрозаворачиваемыми винтами (комбинация шлиц ⁄ крестовой шлиц), цвет —транспортный белый (аналогичен RAL 9016), крышка дисплея прозрачная! |

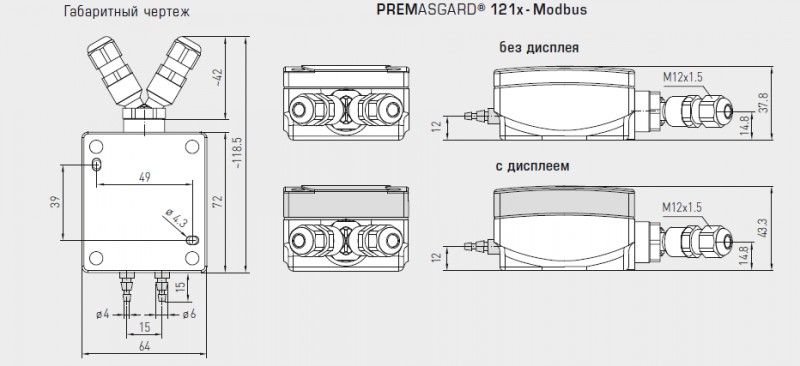

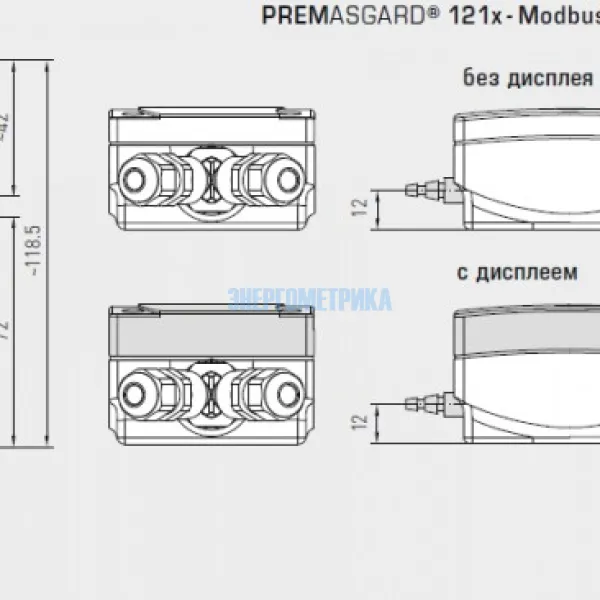

| Размеры корпуса |
72 x 64 x 37,8 мм (Tyr 1 без дисплея) |
| Присоединение кабеля | 2 шт., M12 x 1,5 (переходник); с разгрузкой от натяжения, сменное исполнение, макс. внутренний диаметр 6 мм |
| Относительная влажность воздуха |
< 95 %, без конденсата |
| Класс защиты | III (согласно EN 60 730) |
| Степень защиты | IP 65 (согласно EN 60 529) |
| Нормы | соответствие CE-нормам, электромагнитная совместимость согласно EN 61326, директива 2014 ⁄ 30 ⁄ EU |

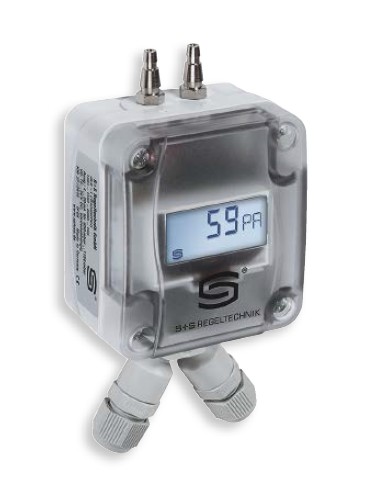

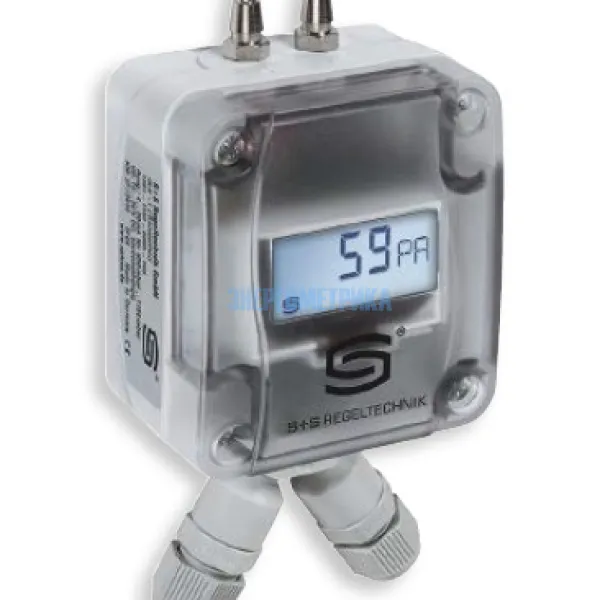

| Комплектация | дисплей с подсветкой, двухстрочный, программируемый, вырез ок. 36 x15 мм (Ш x В), для индикации измеренного давления или индивидуально программируемого значения (Через интерфейс шины Modbus дисплей может индивидуально настраиваться на индикацию как в 7-сегментном поле, так и в поле с точечной матрицей.) |
