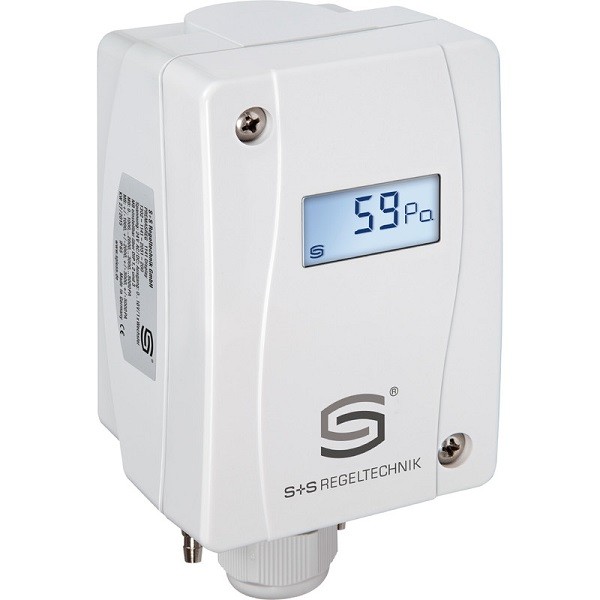

PREМASGARD 1140 с дисплеем - Преобразователь давления измерительный, с активным выходом
Данная модель снята с производства. Ближайшим аналогом является датчик давления EFM112.
PREМASGARD 1140 с дисплеем – Компактный калибруемый датчик давления. Имеет 8 переключаемых измерительных диапазона (8 приборов в одном), оснащен дисплеем и служит для измерения избыточного давления, разрежения и разности давлений в воздухе.
Пьезорезистивный измерительный элемент гарантирует высокую достоверность и точность; к его достоинствам относятся компенсация температуры и давления. Датчик оснащается кнопкой ручной установки нуля и имеет возможность настройки смещения.
Датчик давления воздуха находит применение в стерильных помещениях, в медицинской технике, в производстве фильтров, в вентиляционных каналах и каналах систем кондиционирования воздуха, камерах для окраски распылением, столовых, для контроля фильтрующих устройств и измерения уровня наполнения, для управления частотными преобразователями.
Измеряемой средой является воздух (без конденсата) или газообразные, неагрессивные и негорючие вещества.

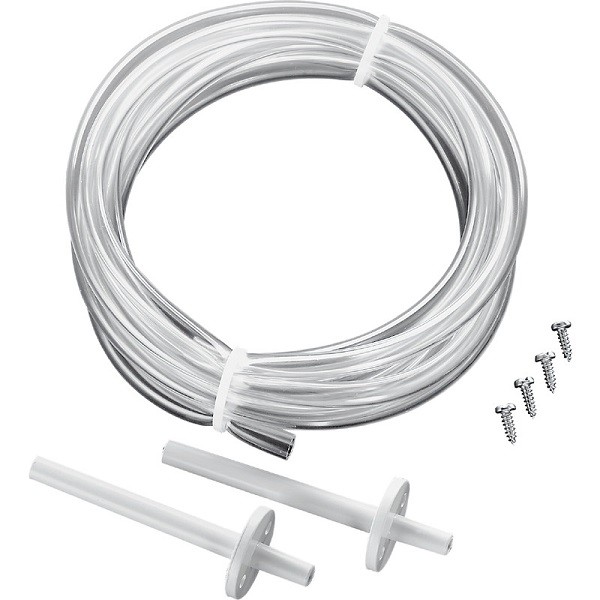

Датчик PREMASGARD 1140 имеет 8 настраиваемых диапазона измерения, что позволяет свести к минимуму количество типов изделий и площади, потребные для хранения на складе, расширяя при этом область применения. С датчиком поставляется комплект соединительных деталей ASD-06 (соединительный шланг длиной 2 м, два пластиковых присоединительных штуцера, винты).
Подробнее технические характеристики Вы можете скачать в разделе ТЕХНИЧЕСКАЯ ДОКУМЕНТАЦИЯ.
| PREМASGARD 1140 - диапазон давления (настраиваемый макс. диапазон измерения зависит от типа устройства) | |||||||
|
-100...+100 Па |
0...1000 Па | 0...5000 Па | -1000...+1000 Па | -5000...+5000 Па |
DIP1 | DIP2 | |
|
-50...+50 Па |
0...100 Па | 0...1000 Па | -100...+100 Па | -1000...+1000 Па | OFF | OFF | |
| -100...+100 Па | 0...300 Па | 0...2000 Па | -300...+300 Па | -2000...+2000 Па | ON | OFF | |
| 0...+50 Па | 0...500 Па | 0...3000 Па | -500...+500 Па | -3000...+3000 Па | OFF | ON | |
| 0...+100 Па | 0...1000 Па | 0...5000 Па | -1000...+1000 Па | -5000...+5000 Па | ON | ON | |
| Выходное демпфирование (настраивается интенсивность или длина) | DIP3 | DIP4 | |||||
| сильное (10 с) | - | OFF | |||||
| слабое (1 с) | - | ON | |||||
| Коррекция нуля (настраиваемая функция) | DIP5 | DIP6 | |||||
| Кнопка (auto zero) | - | OFF | |||||
| Потенциометр (смещение) | - | ON | |||||
| PREМASGARD 1140 с дисплеем - Преобразователь давления измерительный с переключением между несколькими диапазонами, с активным выходом | ||||
|
Тип / группа товаров 1 |
Макс. диапазон измерения | Диапазон измерения (настраиваемый) | Выход | |
|
PREMASGARD-1141-2010-200 |
0...1000 Па | 0…100 Па 0...300 Па 0...500 Па 0...1000 Па |
0-10В | |
|
PREMASGARD-1142-2010-200 |
4...20 мА | |||
|
PREMASGARD-1141-2020-200 |
-1000…+1000 Па | -100…+100 Па -300…+300 Па -500…+500 Па -1000…+1000 Па |
0-10В | |
|
PREMASGARD-1142-2020-200 |
4...20 мА | |||
|
PREMASGARD-1141-2050-200 |
0...5000 Па | 0…1000 Па 0...2000 Па 0...3000 Па 0...5000 Па |
0-10В | |
|
PREMASGARD-1142-2050-200 |
4...20 мА | |||
|
PREMASGARD-1141-2060-200 |
-5000…+5000 Па | -1000…+1000 Па -2000…+2000 Па -3000…+3000 Па -5000…+5000 Па |
0-10В | |
|
PREMASGARD-1142-2060-200 |
4...20 мА | |||
|
PREMASGARD-1141-2110-200 |
-100…+100 Па | -50…+50 Па -100…+100 Па 0…+50 Па 0…+100 Па |
0-10В | |
|
PREMASGARD-1142-2110-200 |
4...20 мА | |||
|
Примечание: |
При помощи DIP-переключателей (DIP 1 и DIP 2) в зависимости от типа устройства можно выбрать один из восьми диапазонов давления (состояние поставки: макс. диапазон измерения). |
|||
- premasgard_1140_datasheet_RU.pdf 625.4 КB
- Premasgard_1140_Catalog_RU.pdf 510.3 КB
