PREMASGARD 711x - Преобразователь дифференциального давления
Артикул: PREMASGARD 711x
Данная модель снята с производства. Ближайшим аналогом является датчик давления EFM112.

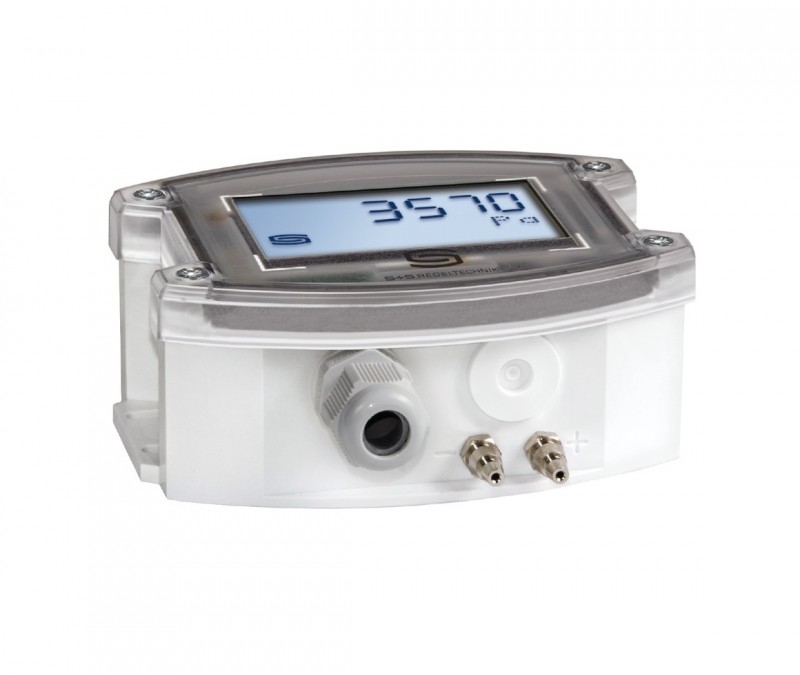

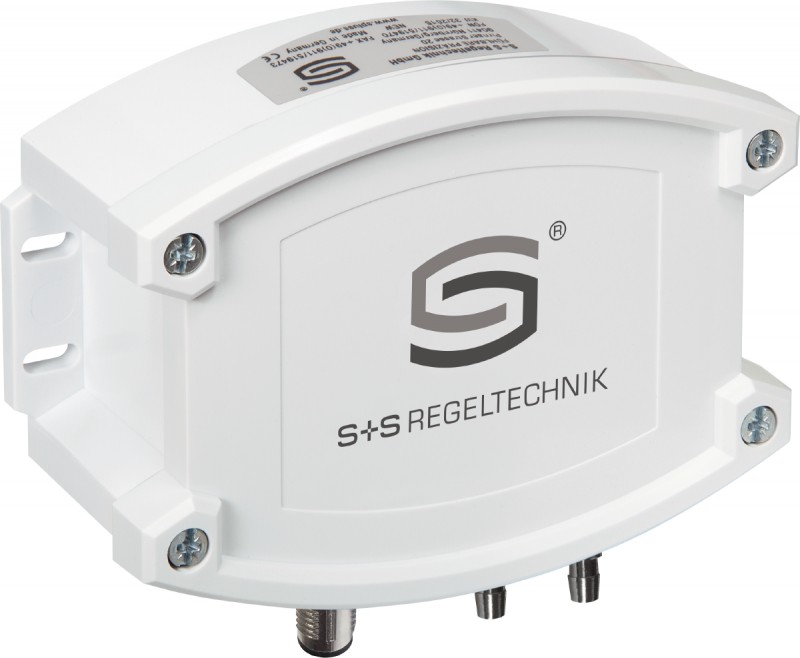

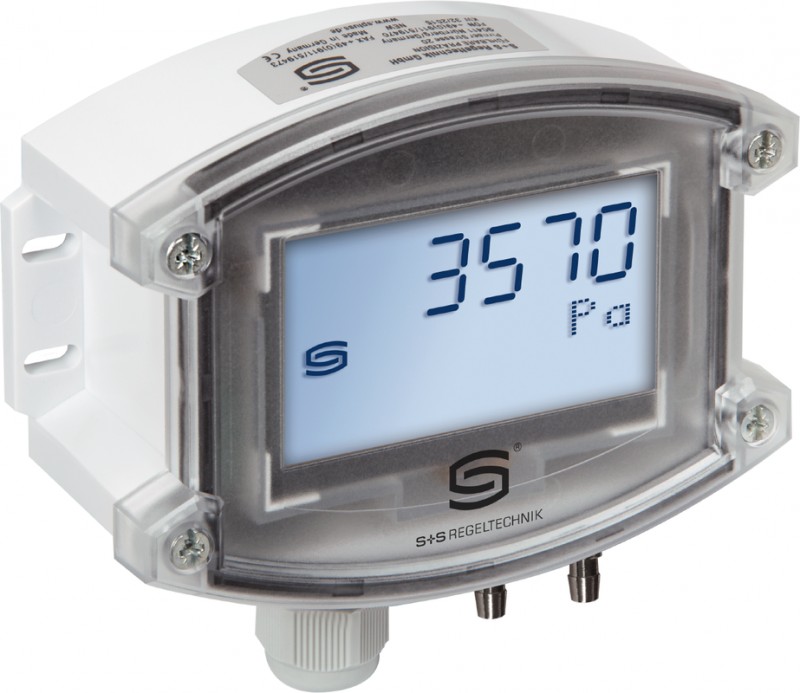

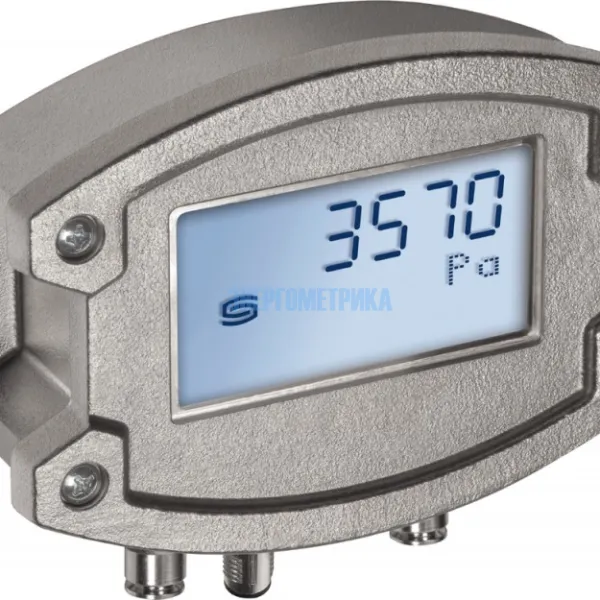

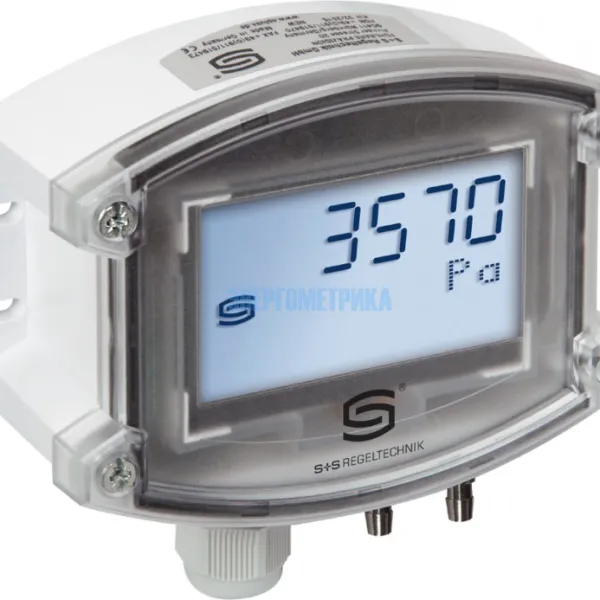

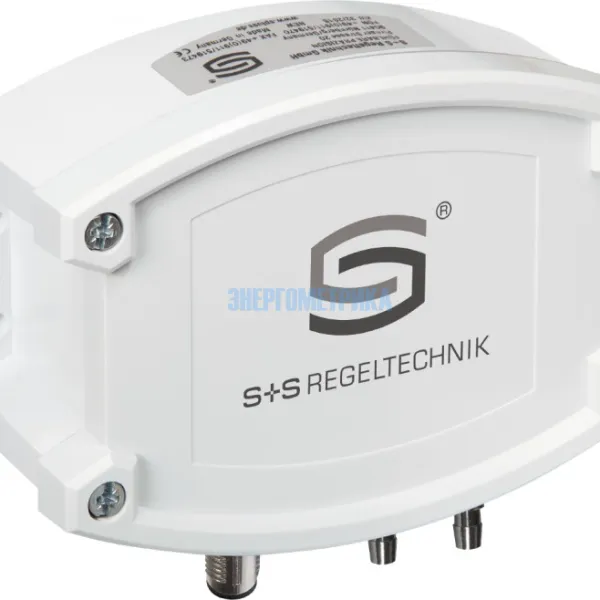

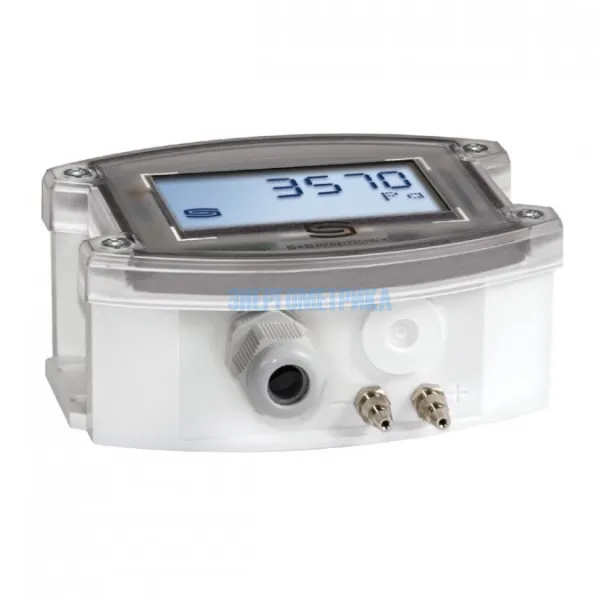

Преобразователь дифференциального давления серии PREMASGARD 711x имеют 8 переключаемых измерительных диапазонов, опционально оснащены дисплеем и служат для измерения избыточного давления, разрежения и разности давлений воздуха.
Пьезорезистивный измерительный элемент с температурной компенсацией гарантирует высокую достоверность и точность. Преобразователи давления серии PREMASGARD 711x оснащаются кнопкой ручной или автоматической коррекции нуля и имеют возможность настройки смещения.
Датчики давления PREMASGARD 711x находят применение в стерильных помещениях, в медицинской технике, в производстве фильтров, в вентиляционных каналах и каналах систем кондиционирования воздуха, камерах для окраски распылением, столовых, для контроля фильтрующих устройств и измерения уровня наполнения или для управления частотными преобразователями.
Измеряемой средой является чистый воздух (без конденсата) или газообразные, неагрессивные, негорючие вещества. С датчиком поставляется комплект соединительных деталей ASD-06 (соединительный шланг длиной 2 м, два присоединительных патрубка, винты).
Доступные конфигурации
| Модель | Артикул | |||
|---|---|---|---|---|
| PREMASGARD 7111-U | 1301-7111-0010-200 | |||
| PREMASGARD 7115-U | 1301-7111-0050-200 | |||
| PREMASGARD 7110-U | 1301-7111-0110-200 | |||
| PREMASGARD 7112-U | 1301-7111-0370-200 | |||
| PREMASGARD 7111-U LCD | 1301-7111-4010-200 | |||
| PREMASGARD 7115-U LCD | 1301-7111-4050-200 | |||
| PREMASGARD 7110-U LCD | 1301-7111-4110-200 | |||
| PREMASGARD 7112-U LCD | 1301-7111-4370-200 | |||
| PREMASGARD 7111-I | 1301-7112-0010-100 | |||
| PREMASGARD 7115-I | 1301-7112-0050-100 | |||
| PREMASGARD 7110-I | 1301-7112-0110-100 | |||
| PREMASGARD 7112-I | 1301-7112-0370-200 | |||
| PREMASGARD 7111-I LCD | 1301-7112-4010-100 | |||
| PREMASGARD 7115-I LCD | 1301-7112-4050-100 | |||
| PREMASGARD 7110-I LCD | 1301-7112-4110-100 | |||
| PREMASGARD 7112-I LCD | 1301-7112-4370-200 | |||
| PREMASGARD 7111-U Q | 2004-6131-1100-001 | |||
| PREMASGARD 7115-U Q | 2004-6131-1100-011 | |||
| PREMASGARD 7110-U Q | 2004-6131-1100-021 | |||
| PREMASGARD 7112-U Q VE | 2004-6131-1100-031 | |||
| PREMASGARD 7111-I Q | 2004-6131-2100-001 | |||
| PREMASGARD 7115-I Q | 2004-6131-2100-011 | |||
| PREMASGARD 7110-I Q | 2004-6131-2100-021 | |||
| PREMASGARD 7112-I Q VE | 2004-6131-3100-001 | |||
| PREMASGARD 7111-U Q LCD | 2004-6132-1100-001 | |||
| PREMASGARD 7112-U Q LCD | 2004-6132-1100-011 | |||
| PREMASGARD 7115-U Q LCD | 2004-6132-1100-021 | |||
| PREMASGARD 7110-U Q LCD | 2004-6132-1100-031 | |||
| PREMASGARD 7111-I Q LCD | 2004-6132-2100-001 | |||
| PREMASGARD 7115-I Q LCD | 2004-6132-2100-011 | |||
| PREMASGARD 7110-I Q LCD | 2004-6132-2100-021 | |||
| PREMASGARD 7112-I Q LCD | 2004-6132-3100-011 |
| PREMASGARD® 711x -Преобразователь дифференциального давления | |||
| Диапазон давления (настраиваемый) | Тип/WG02 | Выход | Артикул |
| -1000...+1000 Па | PREMASGARD 7111 | ||
| 0...100 Па/ -100...+100 Па | PREMASGARD 7111-U | 0-10 B | 1301-7111-0010-200 |
| 0...300 Па/ -300...+300 Па | PREMASGARD 7111-U LCD | 0-10 B | 1301-7111-0040-200 |
| 0...500 Па/ -500...+500 Па | PREMASGARD 7111-I | 4...20 mA | 1301-7112-0010-100 |
| 0...1000 Па/ -1000...+1000 Па | PREMASGARD 7111-I LCD | 4...20 mA | 1301-7112-4010-100 |
| -5000...+5000 Па | PREMASGARD 7115 | ||
| 0...1000 Па/-1000...+1000 Па | PREMASGARD 7115-U | 0-10 B | 1301-7111-0050-200 |
| 0...2000 Па/-2000...+2000 Па | PREMASGARD 7115-U LCD | 0-10 B | 1301-7111-4050-200 |
| 0...3000 Па/-3000...+3000 Па | PREMASGARD 7115-I | 4...20 mA | 1301-7112-0050-100 |
| 0...5000 Па/-5000...+5000 Па | PREMASGARD 7115-I LCD | 4...20 mA | 1301-7112-4050-100 |
| -100...+100 Па | PREMASGARD 7110 | |
|
| 0...+50 Па/−50...+50 Па | PREMASGARD 7110-U | 0-10 B | 1301-7111-0110-200 |
| 0...+100 Па/−100...+100 Па | PREMASGARD 7110-U LCD | 0-10 B | 1301-7111-4110-200 |
| PREMASGARD 7110-I | 4...20 mA | 1301-7112-0110-100 | |
| PREMASGARD 7110-I LCD | 4...20 mA | 1301-7112-4110-100 | |
| -25...+25 Па | PREMASGARD 7112 | ||
| 0...+25 Па / -25...+25 Па | PREMASGARD 7112-U | 0-10 B | 1301-7111-0370-200 |
| PREMASGARD 7112-U LCD | 0-10 B | 1301-7111-4370-200 | |
| PREMASGARD 7112-I | 4...20 mA | 1301-7112-0370-200 | |
| PREMASGARD 7112-I LCD | 4...20 mA | 1301-7112-4370-200 | |
| Переключение между несколькими диапазонами измерения: | диапазоны давления зависят от типа устройства и настраиваются DIP-переключателем. | ||
| Опция: |
другие специальные диапазоны измерения максимально 5000 Па опционально с автоматической калибровкой нуля (указать при заказе) |
||
| Технические характеристики преобразователя дифференциального давления PREMASGARD® 711x | |||
| Напряжение питания: | 24 В перем. тока (±20 %); 15...36 В пост. тока для варианта U; 15...36 В пост. тока для варианта I, зависит от нагрузки, стабилизированное, остаточная пульсация ±0,3 В | ||
| Нагрузка: | Ra (Ом) = (Ub - 14 В) ⁄ 0,02 А для варианта I | ||
| Сопротивление нагрузки: | RL > 5 кОм для варианта U | ||
| Потребляемая мощность: | < 2 В·А ⁄ 24 В пост. тока, < 3,5 В·А ⁄ 24 В перем. Тока | ||
| Диапазоны измерения: | PREMASGARD® 7110: 0...50 ⁄ − 50...+50 / 0...100 ⁄ −100...+100 Па PREMASGARD® 7111: 0...100 ⁄ –100...+100 / 0...300 ⁄ –300...+300 / 0...500 ⁄ – 500...+500 / 0...1000 ⁄ –1000...+1000 Па PREMASGARD® 7112: 0...25 ⁄ −25...+25 Па (в стандартном исполнении с клапаном для автоматической калибровки нуля - VE) PREMASGARD® 7115: 0...1000 ⁄ –1000...+1000 / 0...2000 ⁄ –2000...+2000 / 0...3000 ⁄ – 3000...+3000 / 0...5000 ⁄ –5000...+5000 Па С помощью DIP-переключателей выбирается один из диапазонов давления |
||
| Выходной сигнал: | 0–10 В или 4...20 мА | ||
| Эл. подключение: | по двух- или трехпроводной схеме | ||
| Температура среды: | −20...+50 °C | ||
| Подвод давления: | через металлические соединительные патрубки для напорного шланга Ø 6 мм (опционально по запросу через соединительные патрубки из ПВХ Ø 6 мм) | ||
| Тип давления: | дифференциальное | ||
| Среда: | чистый воздух и неагрессивные, негорючие газы | ||
| Точность: | Тип 7112 (25 Па): ± 1 Па Тип 7110 (100 Па): ± 2 Па Тип 7111 (1000 Па): ± 5 Па Тип 7115 (5000 Па): ± 25 Па |
||
| Сумма линейности и гистерезиса: | < ±1 % верхнего предельного значения; ±2 % верхнего предельного значения при диапазоне давления < ±250 Па | ||
| Температурный дрейф: | ±0,1 % / °C; ±0,3 % / °C при диапазоне давления < 250 Па | ||
| Смещение нуля: | < ±0,7 % верхнего предельного значения ±1,4 % верхнего предельного значения при диапазоне давления < 250 Па |
||
| Избыточное давление/разрежение: | макс. ±100 гПа | ||
| Фильтрация сигналов: | переключаемая, 1 c / 10 c | ||
| Корпус: | пластик, устойчивый к ультрафиолетовому излучению, полиамид, 30 % усиление стеклянными шариками, с быстрозаворачиваемыми винтами (комбинация шлиц/крестовый шлиц), цвет — транспортный белый (аналогичен RAL 9016), крышка дисплея прозрачная! | ||
| Размеры: | 126 x 90 x 50 мм (Tyr 2) | ||
| Эл. подключение: | 0,14–1,5 мм², через вставную клемму с винтовым зажимом | ||
| Присоединение кабеля: | кабельный ввод, пластиковый (M 16 x 1,5; с разгрузкой от натяжения, сменный, макс. внутренний диаметр 10,4 мм) или разъем M12 (вилка, 5-контактный, A-код) в соответствии с DIN EN 61076-2-101 (опция по запросу) | ||
| Относительная влажность воздуха: | < 95 %, без конденсата | ||
| Класс защиты: | III (согласно EN 60 730) | ||
| Степень защиты: | IP 65 (согласно EN 60 529) | ||
