PREMASGARD 1110 - датчик давления измерительный дифференциальный
PREMASGARD 1110 - датчик давления измерительный дифференциальный
Данная модель снята с производства. Ближайшим аналогом является датчик давления EFM112.

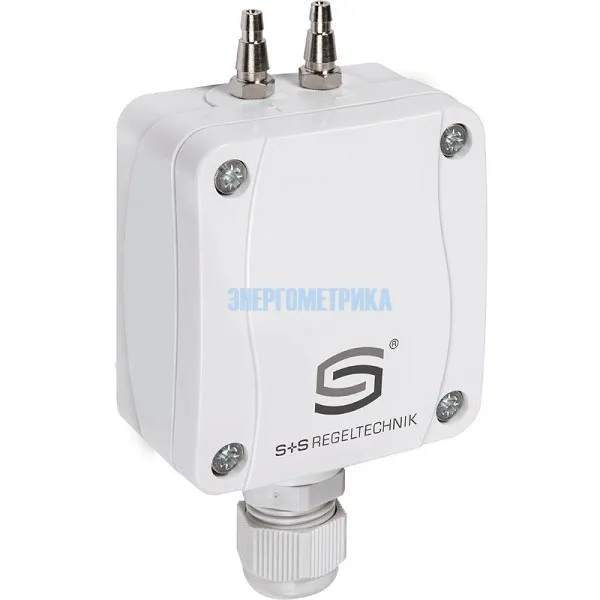

Датчик давления измерительный дифференциальный PREМASGARD®1110 предназначен для определения уровня разрежения, излишнего давления или перепадов давления атмосферного воздуха и других неагрессивных и негорючих газовых смесей.
Устройство применяется в камерах для покраски, при работе с преобразователями частот, для контроля параметров фильтрующих приборов, в воздушных каналах кондиционных систем и установок для вентиляции, медицинской технике.
Возможности применения датчика давления воздуха значительно расширяются благодаря наличию восьми диапазонов измерений, выбирать которые можно DIP-переключателями. Предусмотрена кнопка для установки нуля вручную, предусмотрена возможность его смещения. Возможна точная калибровка прибора в процессе его использования.
Измерительный пьезорезистивный датчик в сочетании с компенсацией температуры и давления, позволяет добиться стабильных и точных показателей.

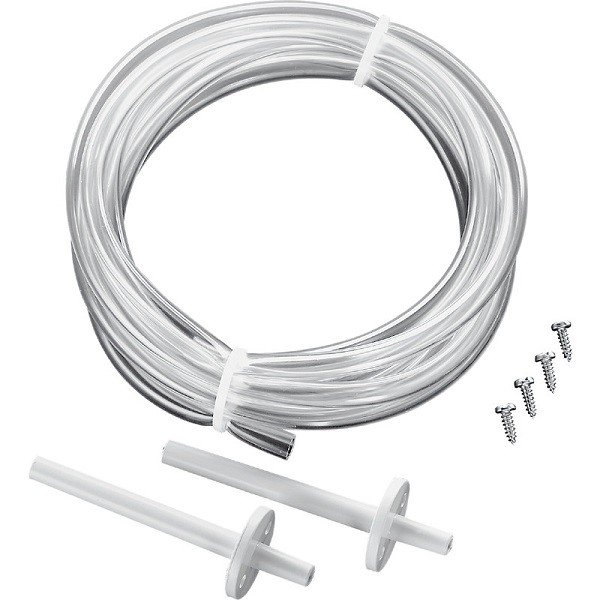

В комплектацию устройства входят дополнительные принадлежности ASD-06, состоящие из 2-х метрового присоединительного шланга, пластиковых штуцеров, крепежных винтов.
Техническая документация
Параметры
Подробнее технические характеристики Вы можете скачать в разделе ТЕХНИЧЕСКАЯ ДОКУМЕНТАЦИЯ.
| Технические характеристики измерительного дифференциального датчика давления PREMASGARD 1110 | |
| Напряжение питания | 24 B переменного ⁄ постоянного тока для выхода 0 - 10 B ; 15 - 36 B постоянного тока для выхода 4 ... 20 мА (зависит от нагрузки) |
| Диапазон измерения | переключение между 8 диапазонами. |
| Выходной сигнал | 0 -10 B или 4 ... 20 мА |
| Эл. Подключение | по двух- или трехпроводной схеме |
| Температура среды | 0 ... + 50 °C |

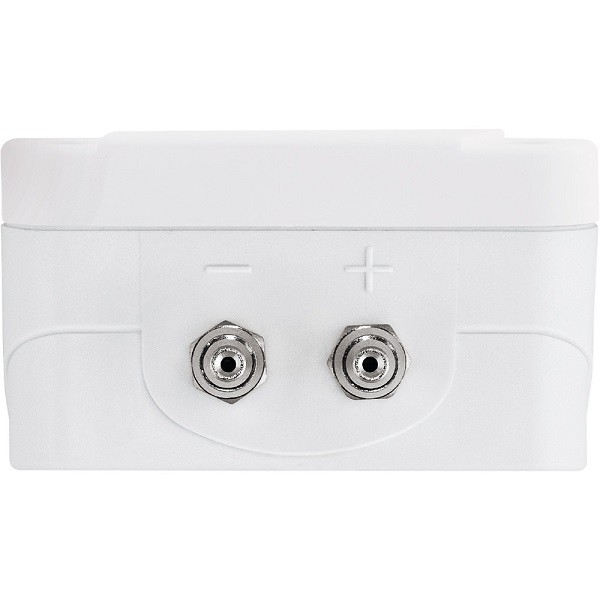

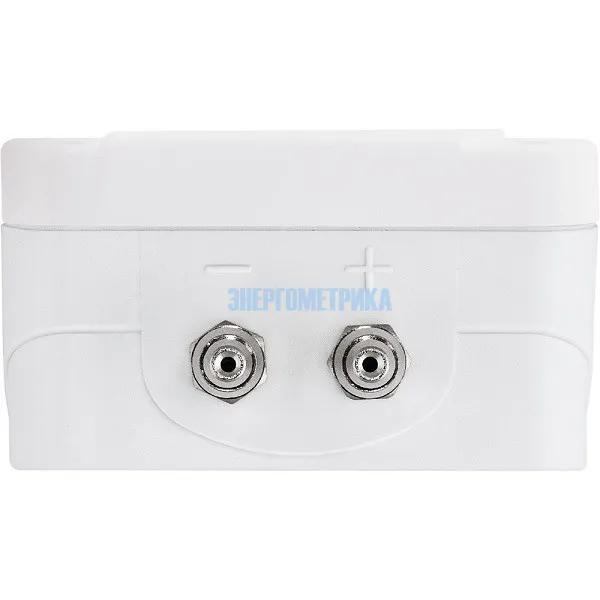

| Подвод давления | 4 ⁄ 6 x 11 мм (шланги Ø = 4 ⁄ 6 мм), металлические штуцеры |
| Тип давления | дифференциальное |
| Среда | чистый воздух, неагрессивные негорючие газы |
| Погрешность | ± 3 % значения для верхнего предела (при 20°C) |
| Смещение нуля | макс. + 2,5 % значения для верхнего предела (если выход – напряжение) |
| Избыточное ⁄ недостаточное давление: | макс. 5 x диапазона измерения |
| Долговременная стабильность | ± 1 % в год; диапазоны 25, 50, 100 Па : 1 Па |
| Фильтрация сигнала | 1 c |
| Гистерезис | 0,3 % значения для верхнего предела |
| Детали, соприкасающиеся со средой | никелированная латунь, нейлон, полиуретан, силикон |
| Температурный дрейф | ± 2,5 % значения для верхнего предела на 10 K |
| Потребляемый ток | < 20 мА |
| Нелинейность | ± 2,5 % значения для верхнего предела |
| Корпус | пластик, полиамид, 30 % усиление стеклянными шариками, с быстрозаворачиваемыми винтами, цвет чистый белый (аналогичен RAL 9010) |
| Размеры | 72 x 64 x 39,4 мм (Thor I) |
| Эл. Подключение | 0,14 - 1,5 мм², по винтовым зажимам |
| Присоединение кабеля | M 16, с разгрузкой натяжения |
| Относительная влажность воздуха: | < 95 %, без конденсата |
| Степень защиты | IP 65 (согласно EN 60 529) |
| Нормы | соответствие CE - нормам, электромагнитная совместимость согласно EN 61 326 + A1 + A2, директива 2004 ⁄ 108 ⁄ EC |
| Комплектация | дисплей (опционально) |

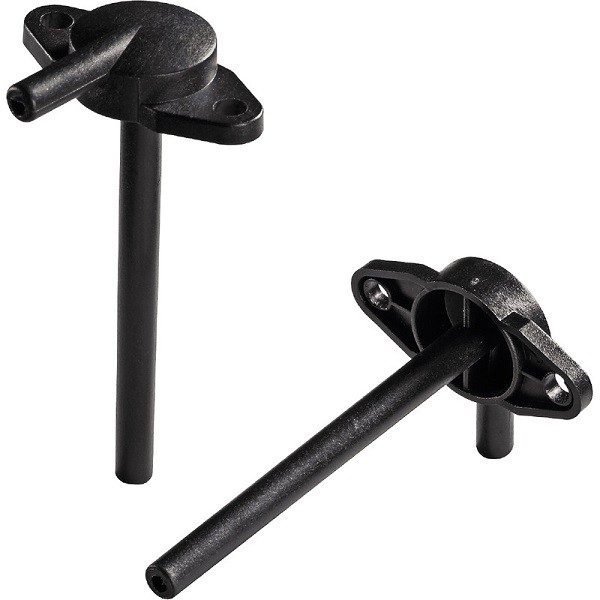

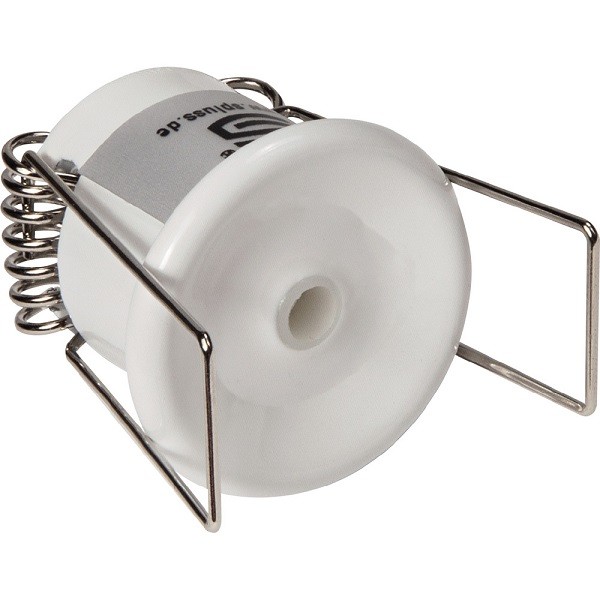

| ПРИНАДЛЕЖНОСТИ | вкл. соединительный комплект ASD-06 (прямой ниппель) (содержится в комплекте поставки) соединительный ниппель ASD - 07 (угол 90°) выпуск давления через DAL-1, для потолочного или настенного монтажа (напр., в чистых помещениях) |
