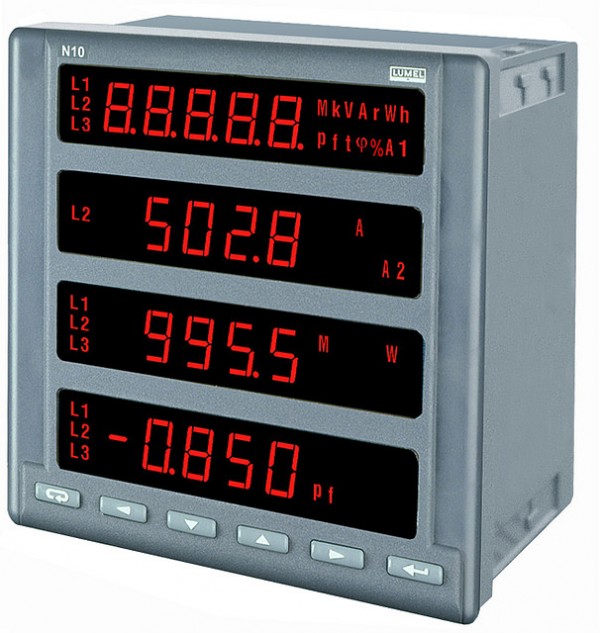

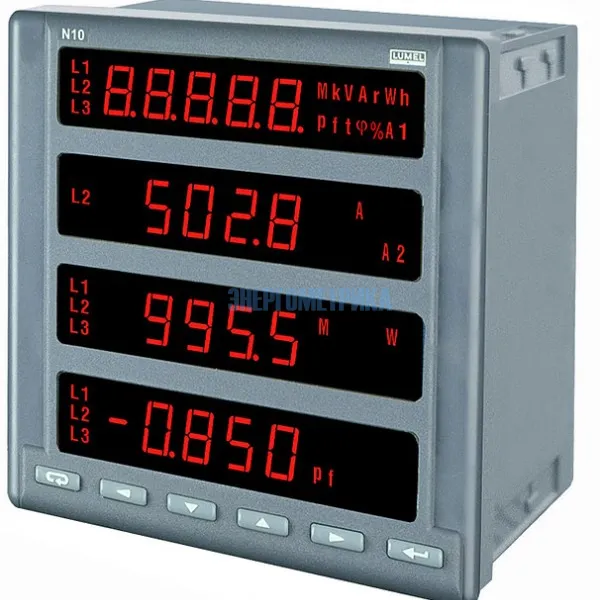

N10A - Анализатор параметров электрической сети с 3-мя аналоговыми выходами и RS-485.
Анализатор параметров сети N10А LUMEL снят с производства, ближайшим аналогом является анализатор сети N100
Анализатор параметров сети N10А LUMEL предназначен для измерения: текущих значений основных параметров (до 46) с одновременным отображением для трехфазной 3- или 4-проводной, симметричной или несимметричной электросети, гармоник токов и напряжений до 25, коэффициента нелинейных искажений THD.
С возможностью аналогового вывода (+/- 5мА, +/- 20мА) до трех выбранных параметров и наличием цифрового порта RS 485 (протокол MODBUS RTU) .
Анализатор параметров сети N10A позволяет контролировать и оптимизировать силовые электрические приборы, системы и промышленные установки.
С прибором применяются разъемные трансформаторы тока.
Благодаря встроенным внутренним трансформаторам тока и напряжения обеспечивается полная гальваническая развязка.
Анализатор параметров сети N10A обеспечивает измерение: TRMS напряжение и ток, активную, реактивную и полную мощность, активную, реактивную и полную энергию, коэффициент мощности, частоту, активную мощность с 15-минутным усреднением. Кроме того, он отображает текущее время.
Приборы N10A и N10 измеряют мощность в каждой из фаз, а также 3-фазную мощность. Для каждой из фаз измеряется активная, реактивная и полная мощности. Кнопками можно переключать страницы дисплея, чтобы просмотреть все измеряемые параметры (размещение параметров и количество страниц можно устанавливать).
Активная мощность (kW) может изображаться как отрицательное значение, что указывает обратный проток мощности. Знак реактивной мощности (kVar) указывает тип нагрузки (индуктивная или емкостная). Полная мощность (kVA) всегда имеет положительное значение.
Измеряемые величины (до трех) могут быть переданы посредством стандартного токового сигнала (+/- 5мА, +/- 20мА), один релейный выход может быть использован для сигнализации о выходе из диапазона измерения, импульсный выход для управления счетчиками энергии с импульсными входами и импульсный вход для проверки счетчиков с импульсными выходами.
Прибор широко используется в компьютерных системах управления и распределения энергии. Значение каждой измеренной величины может быть передано через интерфейс RS-485.
- вход: (выбирается при заказе) 100 В, 400 В, 1 A, 5 A АС,
- выходы:
- 1 релейных выход и 3 аналоговый выхода,
- интерфейс RS485 - протокол MODBUS,
- 1 пассивный импульсный выход, - напряжение питания: 85...253 В DC или AC 40...400Гц,
- поле индикатора: 4 x 4 цифры LED, высотой 10 мм, красного или зеленого цвета.
Размеры корпуса: 144 x 144 x 77мм
- N10A_Manual_RU.pdf 488.8 КB
- N10_data_sheet_EN.pdf 357.5 КB
- N10A_manual_EN.pdf 1012.9 КB
- n10_io_interface_EN.pdf 1574 КB
