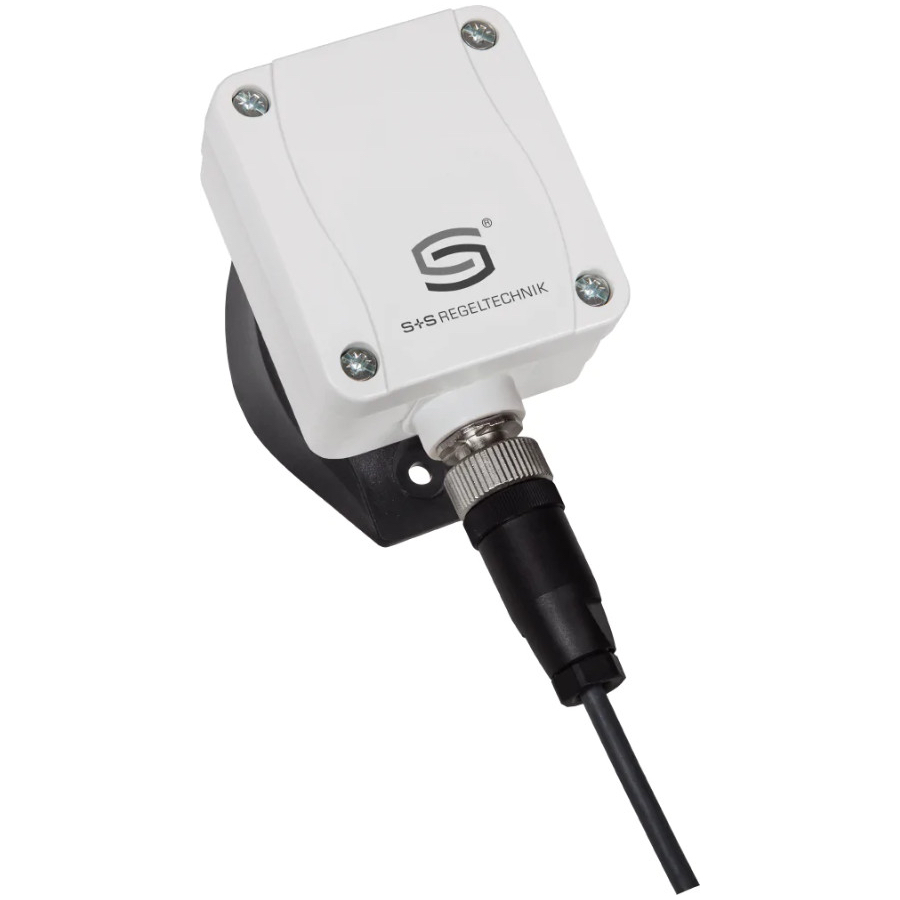

KFTF - Датчик температуры воздуха канальный
KFTF - Датчик температуры воздуха канальный
Датчик температуры воздуха канальный - KFTF служит для точного определения значений влажности и температуры воздуха в помещениях с неагрессивной средой, незначительным содержанием пыли или стерильных с точностью до ± 3%.
Может применяться в холодильных установках, системах вентилирования или кондиционирования.

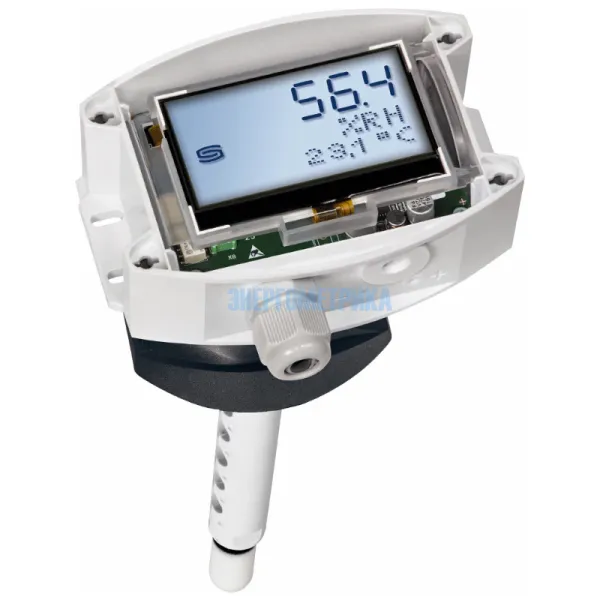

Датчик KFTF используется для канальной установки, имеет активный выход и по желанию заказчика может быть исполнен с двухстрочным дисплеем для индикации результатов измерений.
Чувствительным элементом служит цифровой влагостойкий датчик с интегрированным термодатчиком, позволяющий определять относительную влажность в диапазоне 0…100 % с погрешностью измерения в пределах ± 3%.
Защищенный сменным пластиковым мембранным фильтром, датчик преобразовывает измеренные значения влажности в нормированный сигнал 4...20 мА или 0–10 В.
Датчик температуры воздуха канальный KFTF процессе применения допускает точную подстройку и дает возможность с помощью перемычек настраивать диапазоны измерений.

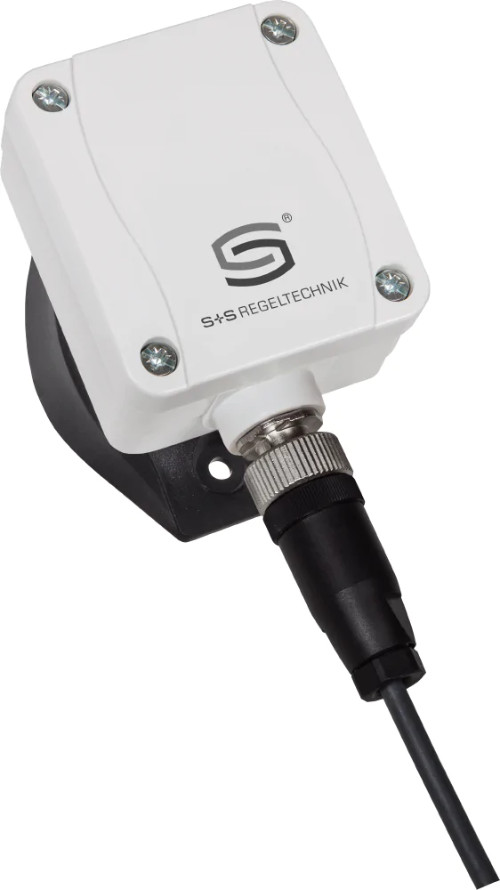

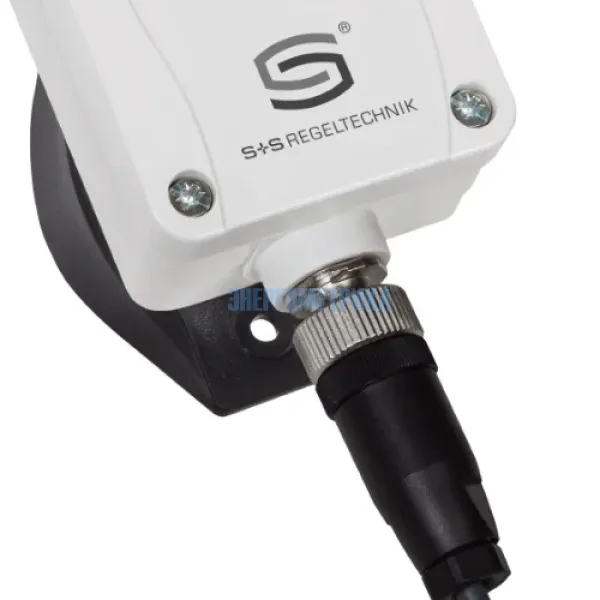

Корпус коробчатой формы из стойкого к ударным нагрузкам полиамида и пластика, соответствует степени защиты IP65, оснащен клеммами и крышкой с быстрозакручивающимися винтами. Устройство комплектуется присоединительным фланцем.
Доступные модицикации
| Модель | Артикул |
|---|---|
| HYGRASGARD® KFTF-U | 1201-3111-1000-029 |
| HYGRASGARD® KFTF-U LCD | 1201-3111-1200-029 |
| HYGRASGARD® KFTF-U Pt100 | 1201-3111-2001-029 |
| HYGRASGARD® KFTF-U Pt1000 | 1201-3111-2005-029 |
| HYGRASGARD® KFTF-U Ni1000 | 1201-3111-2009-029 |
| HYGRASGARD® KFTF-U NiTK | 1201-3111-2010-029 |
| HYGRASGARD® KFTF-U NTC1,8K | 1201-3111-2012-029 |
| HYGRASGARD® KFTF-U NTC10K | 1201-3111-2015-029 |
| HYGRASGARD® KFTF-U NTC20K | 1201-3111-2016-029 |
| HYGRASGARD® KFTF-U LM235Z | 1201-3111-2021-029 |
| HYGRASGARD® KFTF-U LM235Z LCD | 1201-3111-2221-029 |
| HYGRASGARD® KFTF-I | 1201-3112-1000-029 |
| HYGRASGARD® KFTF-I LCD | 1201-3112-1200-029 |
| HYGRASGARD® KFTF-SD-U | 1201-3181-1000-029 |
| HYGRASGARD® KFTF-SD-I | 1201-3182-1000-029 |
Техническая документация
Параметры
Подробнее технические характеристики Вы можете скачать в разделе ТЕХНИЧЕСКАЯ ДОКУМЕНТАЦИЯ.

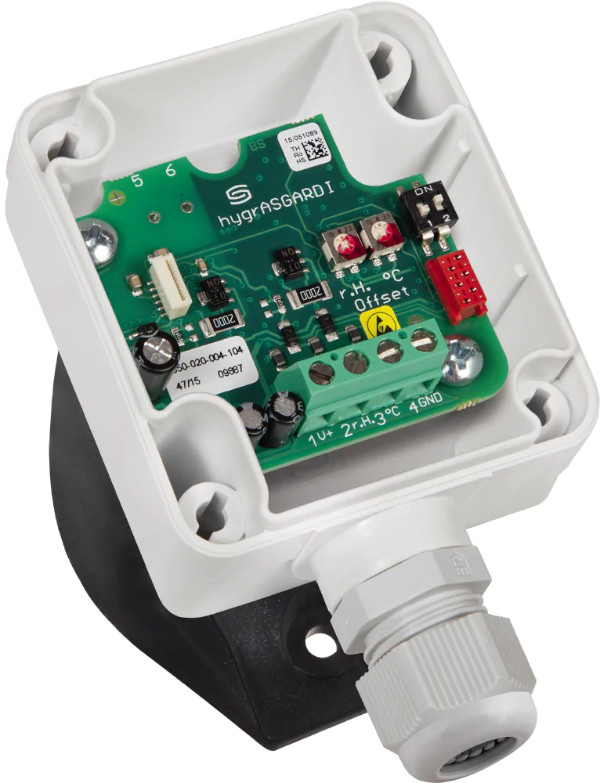

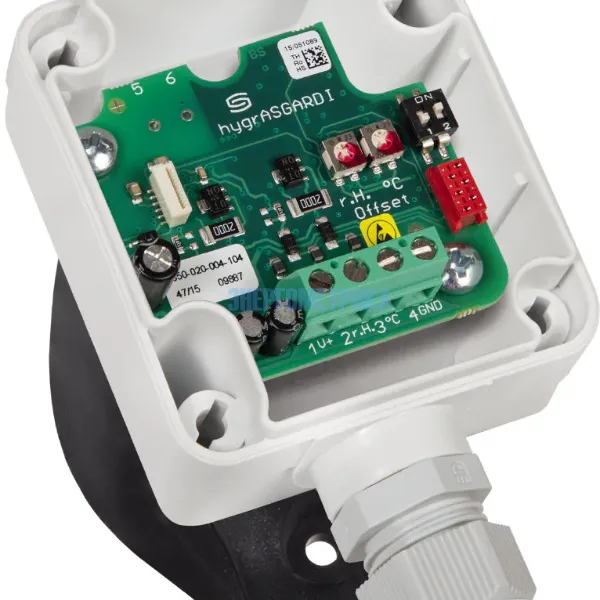

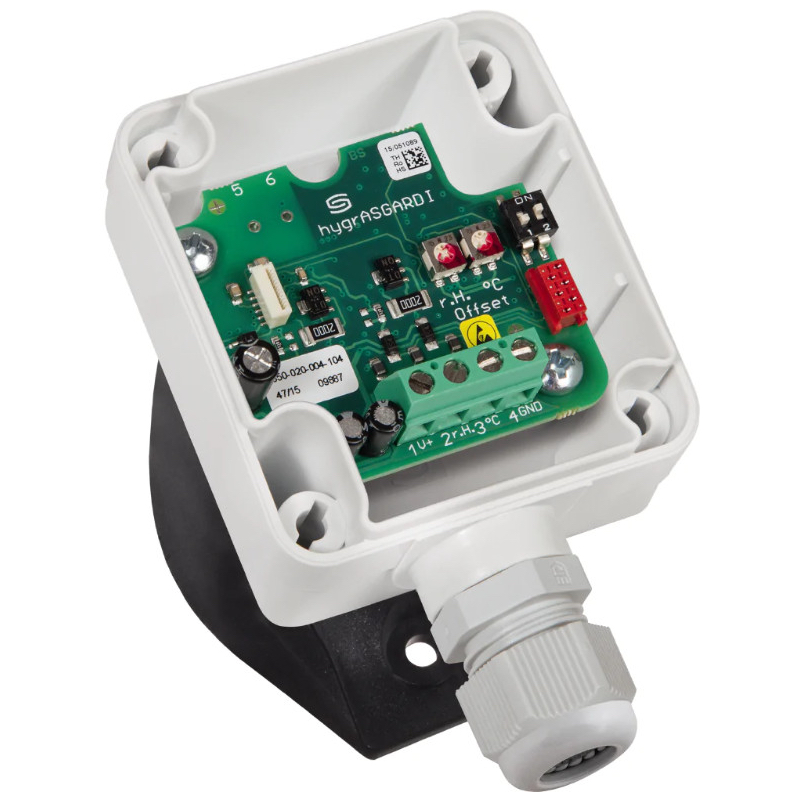

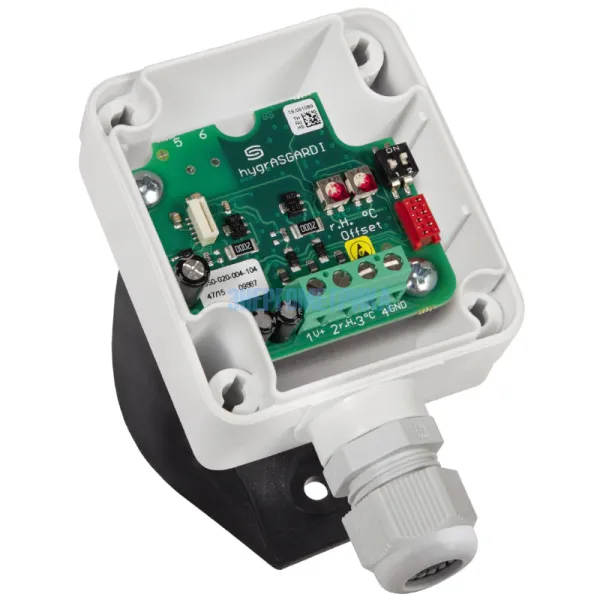

Данная модель позволяет настраивать диапазоны измерения с помощью перемычек.
Присоединительные фланцы из пластика или металла Вы можете заказать отдельно в разделе ПРИНАДЛЕЖНОСТИ.
| KFTF - переключатели | ||
| Диапазоны измерения температуры (настраиваемые) |
DIP1 | DIP2 |
|
-35°C...+75°C |
ON | ON |
| -35°C...+35°C | OFF | OFF |
| -0°C...+50°C | OFF | ON |
| -0°C...+80°C | ON | OFF |
| KFTF - Датчик влажности и температуры канальный, ± 3% , вотносительной влажностиключая присоединительный фланец | |||||||||||||||||||||||||||||||||||||
|
Тип / группа товаров 1 |
Диапазон измерения / индикация относительной влажности | Диапазон измерения / индикация температуры | Выход "относительная влажность" | Выход "температура" | |||||||||||||||||||||||||||||||||
|
KFTF-I |
0 …100 % | -35...+75°C -35...+35°C 0...+50°C 0...+80°C |
4 … 20 мА | 4 … 20 мА | |||||||||||||||||||||||||||||||||
| KFTF-U | 0 …100 % | -35...+75°C -35...+35°C 0...+50°C 0...+80°C |
0 - 10 B | 0 - 10 B | |||||||||||||||||||||||||||||||||
| KFTF-xx-дисплей | Дисплей с подсветкой, двухстрочный | ||||||||||||||||||||||||||||||||||||
| Технические характеристики канального датчика температуры KFTF-U | |
| Напряжение питания: | 24В перем.тока (±20 %) или 15...36В пост.тока для варианта U 15...36В пост.тока для варианта I, зависит от нагрузки, стабилизированное, остаточная пульсация ±0,3 В |
| Нагрузка: | Ra (Ом) = (Ub - 14 В) ⁄ 0,02 А для варианта I |
| Сопротивление нагрузки: | RL > 5 кОм для варианта U |
| Потребляемая мощность: | < 1,1 В·А ⁄ 24 В пост. тока; < 2,2 В·А ⁄ 24 В перем. тока |
| Чувствительные элементы: | цифровой датчик влажности, с интегрированным датчиком температуры, с малым гистерезисом, высокой долговременной стабильностью |
| Защита чувствительного элемента: | сменный пластиковый спеченный фильтр, Ø 16 мм, L = 35 мм, (опционально - металлокерамический фильтр, Ø 16 мм, L = 32 мм) |
| ВЛАЖНОСТЬ | |
| Диапазон измерения влажности: | 0...100 % относительной влажности (на выходе соответствует 0–10 B или 4...20 мА) |
| Относительная влажность воздуха: | < 95 % без конденсации воздух |
| Погрешность измерения влажности: | ± 2,0 % (20...80 % отн. влажности) при +25 °C, иначе ± 3,0 % |
| Выходной сигнал влажности: | 0–10 B для варианта U 4...20 мА для варианта I, см. диаграмму |
| ТЕМПЕРАТУРА | |
| Диапазон измерения | −35...+ 35 °C; −35...+ 75 °C; 0...+ 50 °C; 0...+ 80 °C переключение между четырьмя диапазонами (см. таблицу) (на выходе соответствует 0–10 B или 4...20 мА) |
| Температура окружающей среды: | при хранении: −35...+85 °C при эксплуатации: −30...+75 °C, без конденсата |
| Погрешность (температура): | ±0,2 K при +25 °C |
| Выходной сигнал температуры: | 0-10 B или 4...20 мА или сопротивление, Ом |
| Эл. подключение: | двух-, трех- или четырехпроводное (см. схему соединения) ? 0,14–1,5 мм², по винтовым зажимам на плате |
| Корпус: | пластик, устойчивый к ультрафиолетовому излучению, полиамид, 30 % усиление стеклянными шариками, с быстрозаворачиваемыми винтами (комбинация шлиц ⁄ крестовой шлиц), цвет —транспортный белый (аналогичен RAL 9016), крышка дисплея прозрачная! |
| Размеры корпуса: | KFTF без дисплея: 72 x 64 x 37,8 мм (Tyr 1) KFTF c дисплеем: 72 x 64 x 43,3 мм (Tyr 1) |
| Присоединение кабеля: | M 16 x 1,5; с разгрузкой от натяжения, сменное исполнение, макс. внутренний диаметр 10,4 мм |
| Защитная трубка: | TM, полиамид (PA6), блокировка от прокручивания Ø 20 мм, NL = 235 мм, vmax = 30 м/с (воздух) (опционально по запросу из высококачественной стали, Ø 16 мм) |
| Монтаж ⁄ подключение: | при помощи фланца из пластика (содержится в комплекте поставки) |
| Долговременная стабильность: | ±1 % в год |
| Класс защиты: | III (согласно EN 60 730) |
| Степень защиты: | IP65 (согласно EN 60 529), только корпус! |
| Нормы: | соответствие CE-нормам Cогласно директиве 2014 ⁄ 30 ⁄ EU «Электромагнитная совместимость», согласно EN 61326-1, согласно EN 61326-2-3 |
Вам может быть интересно
Калибруемый канальный датчик влажности и температуры HYGRASGARD® KFTF-SD (±2,0 %), с пластиковым спеченным фильтром (опционально — с металлокерамическим фильтром),корпусом из ударопрочного пластика с защелкивающейся крышкой.
Канальный датчик температуры и влажности KFTF-35 HYGRASGARD® служит для определения значений влажности и температуры воздуха в помещениях с неагрессивной средой, незначительным содержанием пыли или стерильных.
Калибруемый канальный датчик влажности и температуры HYGRASGARD® KFTF-Modbus-T3 (± 2,0 %) или KFTF-20-Modbus-T3 (± 1,8 %), с пластиковым спеченным фильтром (опционально — с металлокерамическим фильтром), с возможностью подключения к шине Modbus, корпусом из ударопрочного пластика с быстрозаворачиваемыми винтами, на выбор с дисплеем или без дисплея.

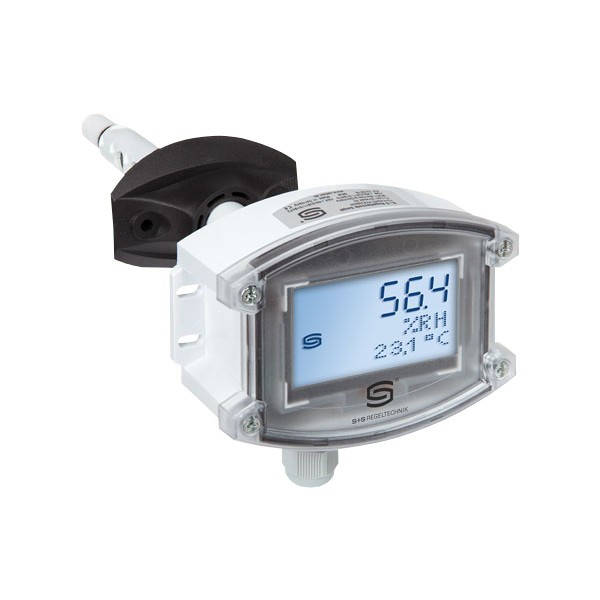

Канальный датчик влажности и температуры KFTF-20 предназначен для высокоточного определения температуры и влажности в помещениях с неагрессивной воздушной средой, низким содержанием пыли.
