KFF - Датчик влажности канальный, ± 3% относительной влажности, включая присоединительный фланец
KFF - Датчик влажности канальный, ± 3% относительной влажности, включая присоединительный фланец

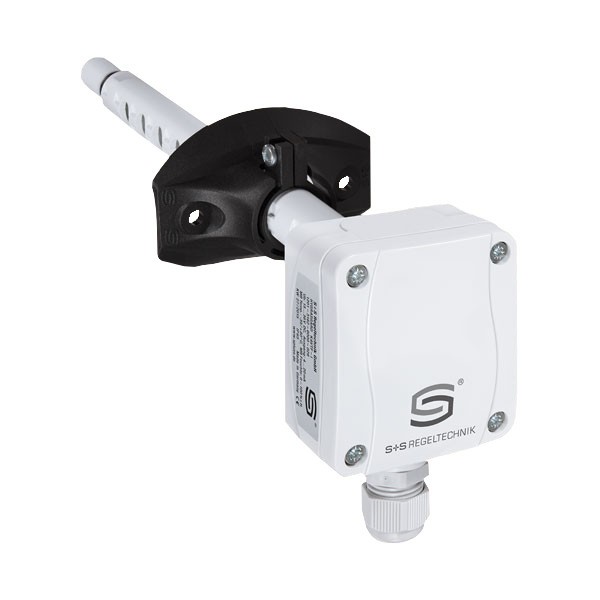

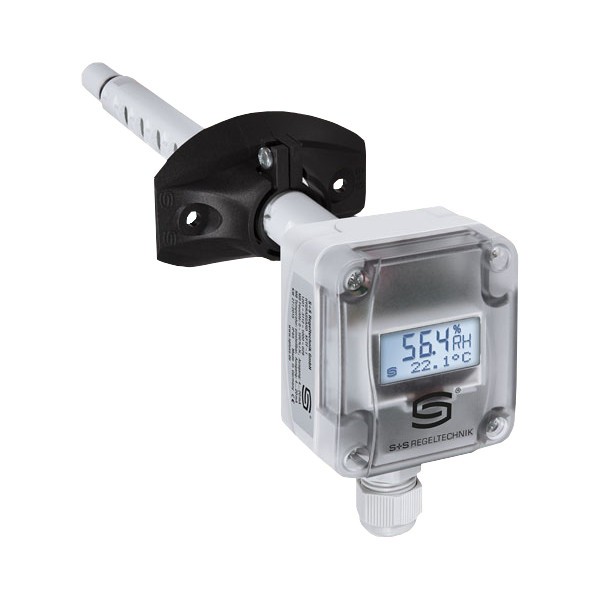

KFF - калибруемый канальный датчик влажности HYGRASGARD®, класс точности ±3% относительной влажности, измеряет относительную влажность воздуха и доступен на выбор в исполнениях с дисплеем и без дисплея.

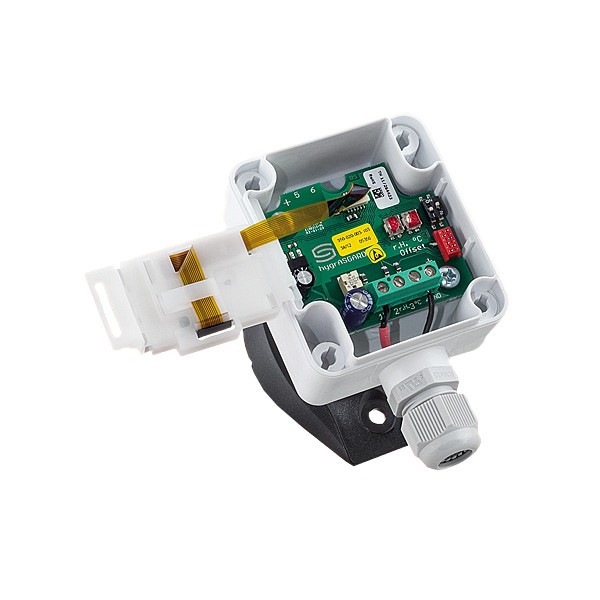

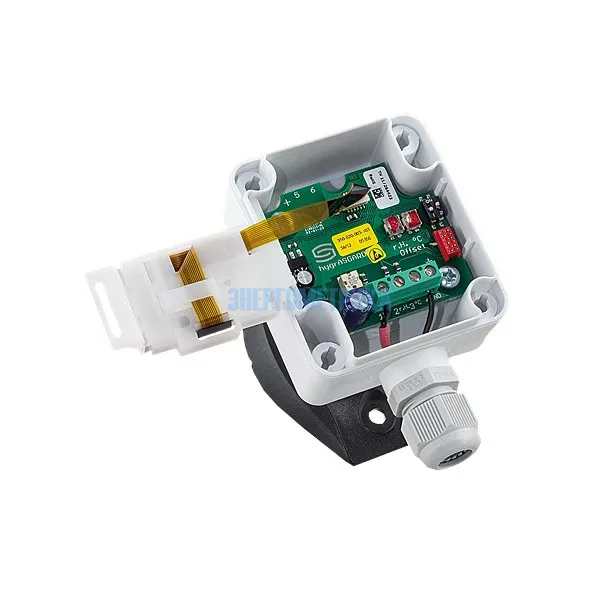

Датчик KFF помещен в клеммный коробчатый корпус из пластика с высокой ударной вязкостью, крышка корпуса с быстрозаворачиваемыми винтами.
Измеряемая величина преобразуется в нормированный сигнал 0–10 В или 4...20 мА. Датчик находит применение в неагрессивной среде, без существенного содержания пыли, в холодильной технике, системах вентиляции и кондиционирования, в особо чистых и стерильных помещениях.
Относительная влажность (в процентах) является частным от деления парциального давления ненасыщенного водяного пара на давление насыщенного пара при заданной температуре газа.
Доступные конфигурации
| Модель | Артикул |
|---|---|
| HYGRASGARD® KFF-U | 1201-3111-0000-02 |
| HYGRASGARD® KFF-U LCD | 1201-3111-0200-029 |
| HYGRASGARD® KFF-I | 1201-3112-0000-029 |
| HYGRASGARD® KFF-I LCD | 1201-3112-0200-029 |
| HYGRASGARD® KFF-SD-U | 1201-3181-0000-029 |
| HYGRASGARD® KFF-SD-I | 1201-3182-0000-029 |
Техническая документация
Параметры
Измерительные преобразователи предназначены для точного измерения влажности. В качестве измерительного элемента для регистрации влажности используется цифровой датчик с высокой долговременной стабильностью, допускающий точную подстройку. В комплект поставки включен присоединительный фланец.
Подробнее технические характеристики Вы можете скачать в разделе ТЕХНИЧЕСКАЯ ДОКУМЕНТАЦИЯ.
| KFF - Датчик влажности канальный, ± 3% относительной влажности, включая присоединительный фланец | |||||||||||||||||||||||||||||||||||||
|
Тип / группа товаров 1 |
Диапазон измерения / индикация относительной влажности | Выход "относительная влажность" | |||||||||||||||||||||||||||||||||||
|
KFF-I |
0…100 % | 4…20 мА | |||||||||||||||||||||||||||||||||||
| KFF-U | 0…100 % | 0-10 B | |||||||||||||||||||||||||||||||||||

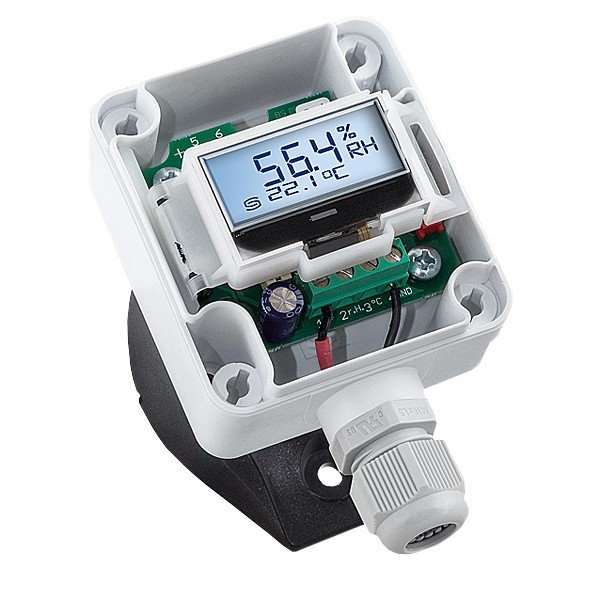

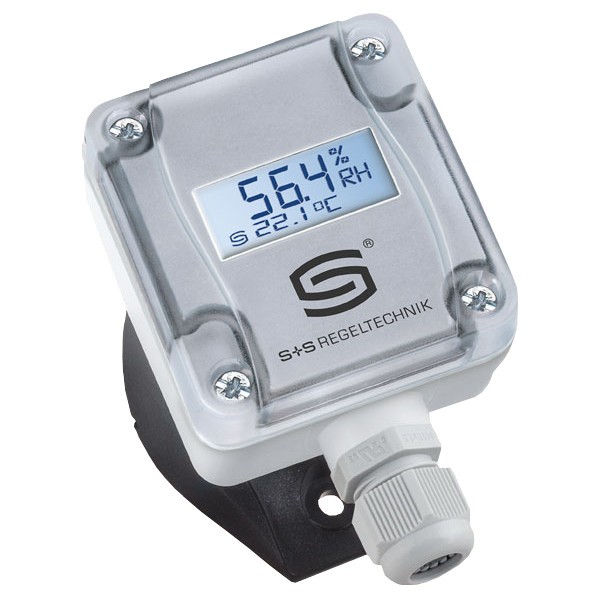

| KFF-xx-дисплей | Дисплей с подсветкой, двухстрочный | ||||||||||||||||||||||||||||||||||||
| Технические характеристики канального датчика влажности KFF | |||||||||||||||||||||||||||||||||||||
| Напряжение питания: | 24В перем.тока (±20 %) или 15...36В пост.тока для варианта U 15...36В пост.тока для варианта I, зависит от нагрузки, стабилизированное, остаточная пульсация ±0,3 В |
||||||||||||||||||||||||||||||||||||
| Нагрузка: | Ra (Ом) = (Ub - 14 В) ⁄ 0,02 А для варианта I | ||||||||||||||||||||||||||||||||||||
| Сопротивление нагрузки: | RL > 5 кОм для варианта U | ||||||||||||||||||||||||||||||||||||
| Потребляемая мощность: | < 1,1 В·А ⁄ 24 В пост. тока; < 2,2 В·А ⁄ 24 В перем. тока | ||||||||||||||||||||||||||||||||||||
| Чувствительные элементы: | цифровой датчик влажности, с интегрированным датчиком температуры, с малым гистерезисом, высокой долговременной стабильностью | ||||||||||||||||||||||||||||||||||||
| Защита чувствительного элемента: | сменный пластиковый спеченный фильтр, Ø 16 мм, L = 35 мм, (опционально - металлокерамический фильтр, Ø 16 мм, L = 32 мм) |
||||||||||||||||||||||||||||||||||||
| ВЛАЖНОСТЬ | |||||||||||||||||||||||||||||||||||||
| Диапазон измерения влажности: | 0...100 % относительной влажности (на выходе соответствует 0–10 B или 4...20 мА) | ||||||||||||||||||||||||||||||||||||
| Относительная влажность воздуха: | < 95 % без конденсации воздух | ||||||||||||||||||||||||||||||||||||
| Погрешность измерения влажности: | KFF ⁄ KFTF ⁄ KFF-SD ⁄ KFTF-SD: ± 2,0 % (20...80 % отн. влажности) при +25 °C, иначе ± 3,0 % KFF-20 ⁄ KFTF-20: тип. ± 1,8 % (10...90 % отн. влажности) при +25 °C, иначе ± 2,0 % |
||||||||||||||||||||||||||||||||||||
| Выходной сигнал влажности: | 0–10 B для варианта U 4...20 мА для варианта I, см. диаграмму |
||||||||||||||||||||||||||||||||||||
| ТЕМПЕРАТУРА | |||||||||||||||||||||||||||||||||||||
| Диапазон измерения | −35...+ 35 °C; −35...+ 75 °C; 0...+ 50 °C; 0...+ 80 °C переключение между четырьмя диапазонами (см. таблицу) (на выходе соответствует 0–10 B или 4...20 мА) |
||||||||||||||||||||||||||||||||||||
| Температура окружающей среды: | при хранении: −35...+85 °C при эксплуатации: −30...+75 °C, без конденсата |
||||||||||||||||||||||||||||||||||||
| Погрешность (температура): | ±0,2 K при +25 °C | ||||||||||||||||||||||||||||||||||||
| Выходной сигнал температуры: | 0 - 10 B или 4...20 мА или сопротивление, Ом | ||||||||||||||||||||||||||||||||||||
| Эл. подключение: | двух-, трех- или четырехпроводное (см. схему соединения) ? 0,14–1,5 мм², по винтовым зажимам на плате | ||||||||||||||||||||||||||||||||||||
| Корпус: | пластик, устойчивый к ультрафиолетовому излучению, полиамид, 30 % усиление стеклянными шариками, с быстрозаворачиваемыми винтами (комбинация шлиц ⁄ крестовой шлиц), цвет —транспортный белый (аналогичен RAL 9016), крышка дисплея прозрачная! | ||||||||||||||||||||||||||||||||||||
| Размеры корпуса: | KFF ⁄ KFTF ⁄ KFF-20 ⁄ KFTF-20 ⁄ KFF-SD ⁄ KFTF-SD без дисплея: 72 x 64 x 37,8 мм (Tyr 1) KFF ⁄ KFTF c дисплеем: 72 x 64 x 43,3 мм (Tyr 1) KFF-20 ⁄ KFTF-20 c дисплеем: 26 x 90 x 50 мм (Tyr 2) |
||||||||||||||||||||||||||||||||||||
| Присоединение кабеля: | M 16 x 1,5; с разгрузкой от натяжения, сменное исполнение, макс. внутренний диаметр 10,4 мм | ||||||||||||||||||||||||||||||||||||
| Защитная трубка: | PLEUROFORMTM, полиамид (PA6), блокировка от прокручивания Ø 20 мм, NL = 235 мм, vmax = 30 м/с (воздух) (опционально по запросу из высококачественной стали, Ø 16 мм) | ||||||||||||||||||||||||||||||||||||

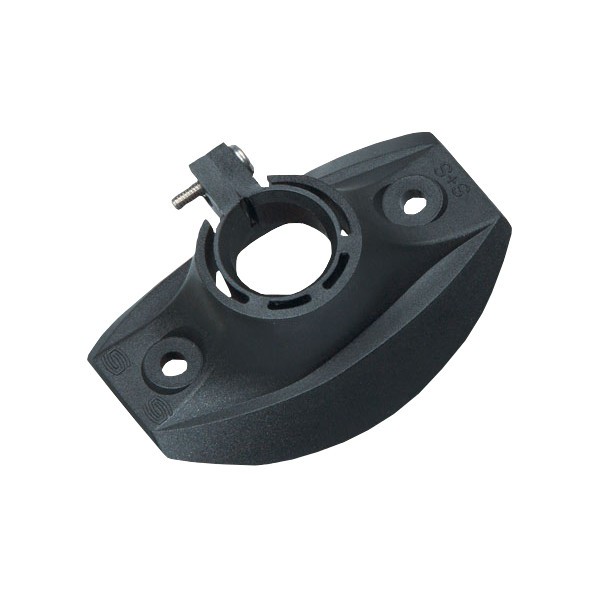

| Монтаж ⁄ подключение: | при помощи фланца из пластика (содержится в комплекте поставки) | ||||||||||||||||||||||||||||||||||||
| Долговременная стабильность: | ±1 % в год | ||||||||||||||||||||||||||||||||||||
| Класс защиты: | III (согласно EN 60 730) | ||||||||||||||||||||||||||||||||||||
| Степень защиты: | KFF-SD ⁄ KFTF-SD: IP54 (согласно EN 60 529), только корпус! KFF ⁄ KFTF ⁄ KFF-20 ⁄ KFTF-20: IP65 (согласно EN 60 529), только корпус! |
||||||||||||||||||||||||||||||||||||
| Нормы: | соответствие CE-нормам Cогласно директиве 2014 ⁄ 30 ⁄ EU «Электромагнитная совместимость», согласно EN 61326-1, согласно EN 61326-2-3 |
||||||||||||||||||||||||||||||||||||
| Опционально: | дисплей с подсветкой для индикации измеренных температуры и / или влажности KFF ⁄ KFTF (Tyr 1): двухстрочный, вырез ок. 36 x 15 мм (ширина x высота) KFF-20 ⁄ KFTF-20 (Tyr 2): трехстрочный, вырез ок. 70 x 40 мм (ширина x высота) |
||||||||||||||||||||||||||||||||||||
