EnergoM-PR200 - Реле защиты электродвигателя
EnergoM-PR200 - Реле защиты электродвигателя
Данная модель снята с производства. На смену предлагаем применять модели - серия EnergoM-PR240 и EnergoM-PR260.

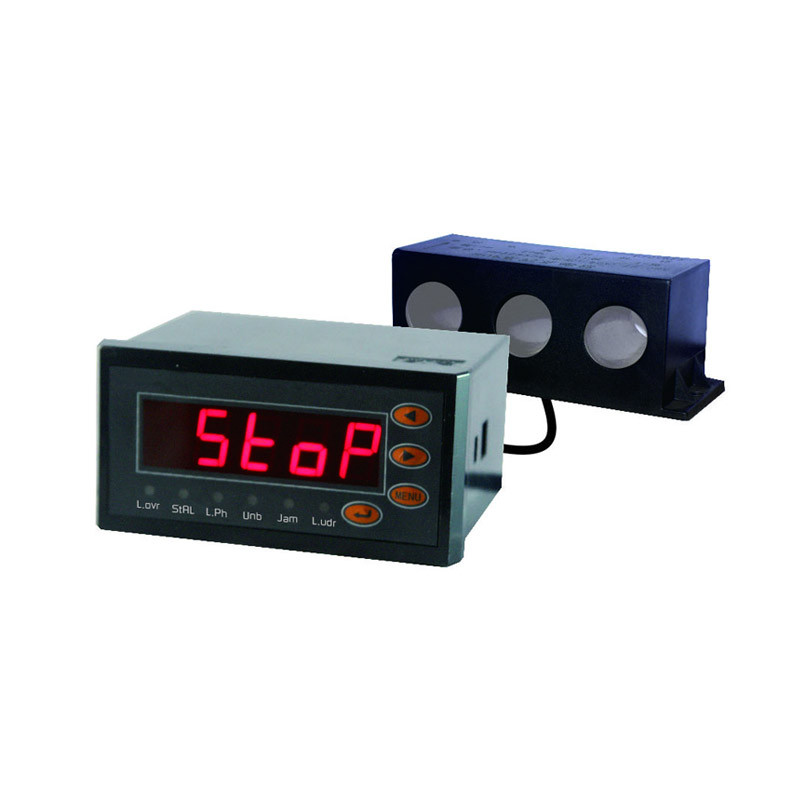

Реле защиты электродвигателя EnergoM-PR200 — это комплексное решение, предназначенное для непрерывного контроля 3-фазных линий электропередач на наличие нештатных ситуаций. Его можно использовать с двигателями до 690 В / 820 А.
Опциональный коммуникационный порт RS485 позволяет передавать данные с прибора и состояние тревоги в систему дистанционного управления.
Особенности:
- Расчет выборки с высокой точностью, класс 0,5 для диапазона измерений 2% -120%; класс 1 для диапазона измерений 120% -1000%;
- Встроенное 2-пороговое реле, пользователь может свободно устанавливать режим защищенного отключения, режим сигнализации и режим триггера;
- В режиме защиты реле 1 порога может использоваться для сигнализации, 2 порог - для триггерной работы;
- Пользователь может свободно настроить каждую функцию защиты на отключение или сигнализацию;
- Встроенная функция последовательности событий, может регистрировать последние 10 записей;
- Программируемый аналоговый выход, пользовательский интерфейс связи RS-485;
- Обеспечивает базовый электрический параметр для пользовательской SCADA-системы.
- Широкий диапазон питания 85-265 В AC или AC 80-450 В AC.
Техническая документация
Параметры
| Технические характеристики реле защиты электродвигателя EnergoM-PR200 | |
| Номинальное напряжение двигателя | 380 В /660 В AC |
| Номинальный ток двигателя | 0,5-820 А |
| Рабочая температура | -20 C ~ +60 C |
| Температура хранения | 40 C ~ +80 C |
| Относительная влажность | Относительная влажность < 93% |
| Высота | не более 3000 м |
| Ток | ± 0,5% (от 2% до 120% от Ie), ±1% (от 120% до 10% от Ie) |
| Напряжение | ± 0.5% |
| Ток утечки | ±1% (от 10% до 100% Ir) |
| Аналоговый выход | ±1% (4 ~ 20 мА) |
| Вспомогательная мощность | Переменный ток 80-450 В (постоянный ток 110 В-500 В) |
| Потребляемая мощность | меньше 4 ВА |
| Сопротивление изоляции | > 100 мОм |
| Реле | Реле отключения при 10A / 250 В AC, 10A / 30 В DC (NC) |
| Реле сигнализации при 5A / 250 В AC, 5A/ 30 В DC (NO) | |
| Модели реле защиты электродвигателя серии EnergoM-PR | ||||||
| Функции | IEEE / ANSI C37.2 | EnergoM-PR201 | EnergoM-PR202 | EnergoM-PR203 | EnergoM-PR240 | EnergoM-PR260 |
| максимальное время запуска | 48 | • | • | • | • | • |
| перегрузка | 49, 51 | • | • | • | • | • |
| повышенная безопасность от перегрузки двигателей | 51 | • | • | |||
| перегрузка по току при запуске | 51R | • | • | • | • | • |
| перегрузка по току при работе | 51R | • | • | • | • | |
| потеря фазы | 47 | • | • | • | • | • |
| текущий дисбаланс | 46 | • | • | • | • | • |
| перенапряжение | 59 | • | • | • | • | |
| пониженное напряжение | 27 | • | • | • | • | |
| недостаточная мощность | 32L | • | • | • | • | |
| замыкание на землю | 50G/N, 51G/N | ○ | ○ | • | • | |
| перегрузка по току короткое замыкание | 50 | • | • | |||
| перегрев | 38 | ○ | ○ | |||
| ненормальная частота | 81U/81O | • | • | |||
| опережающий /запаздывающий PF/ низкий коэффициент мощности | 55 | • | • | |||
| сварной контактор | 74 | • | • | |||
| внешняя неисправность | 86 или 94 | • | ||||
| внутренний сбой | 3 | • | ||||
| перезапуск | • | • | ||||
Вам может быть интересно
Реле защиты линий электропередачи EnergoM-PR-80L предназначено для защиты и контроля низковольтных линий с номинальным напряжением ниже 690 В и номинальным током до 820 А.

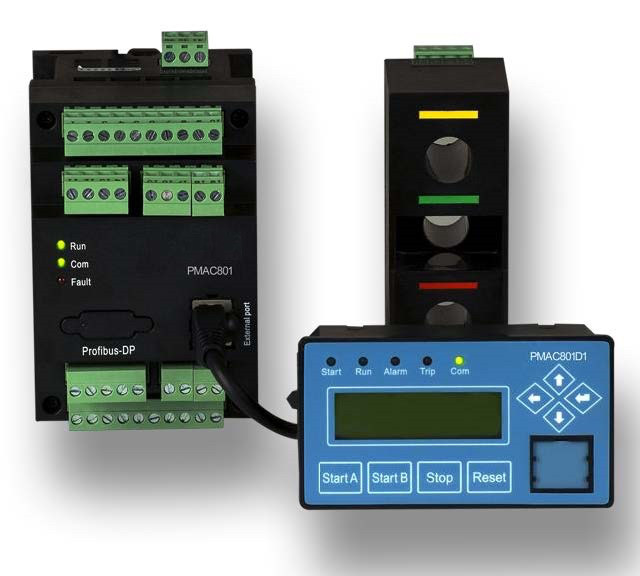

Реле защиты двигателя - PMAC801A применяется для контроля в цепи переменного тока (номинальное напряжение 690 В). PMAC801A это полный аналогог модульной системы управления двигателей SIMOCODE PRO V, Tesys T. Основное предназначение PMAC801A это управление и защита электродвигателем от последствий нагрузок, перегрузок, разбаланса тока, обрыва фазы, коротких замыканий. Рекомендуем бюджетные реле защиты электродвигателя серии EnergoM-PR240 и EnergoM-PR260.
Данная модель снята с производства. На смену предлагаем применять модели - серия EnergoM-PR240 и EnergoM-PR260. Реле защиты электродвигателя EnergoM-PR200 — это комплексное решение, предназначенное для непрерывного контроля 3-фазных линий электропередач на наличие нештатных ситуаций. Его можно использовать с двигателями до 690 В / 820 А.

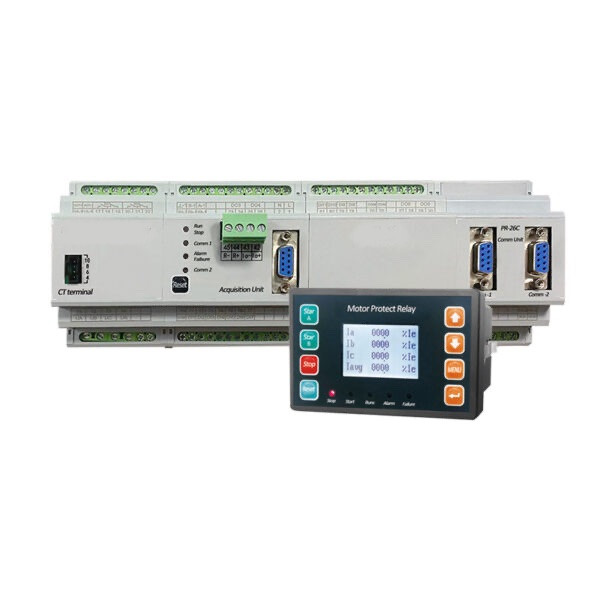

Реле защиты электродвигателя EnergoM-PR260 используется для обеспечения защиты трехфазных асинхронных двигателей низкого и среднего напряжения, средней и высокой мощности. EnergoM-PR260 контролирует напряжение, ток и температуру, обеспечивая 22 защитных функций. С интегрированными функциями защиты, управления двигателем, измерения и регистрации данных.
