EnergoM-DH5-80 - Осушитель воздуха из алюминиевого сплава
Артикул: EnergoM-DH5-80
Осушитель воздуха для силового шкафа EnergoM-DH5-80 снижает относительную влажность и абсолютную влажность за счет снижения содержания воды в воздухе.
Это заменяет пассивное предотвращение образования конденсата на активное его предотвращение, эффективно предотвращая такие угрозы безопасности, как старение оборудования в шкафу, снижение прочности изоляции, выход из строя вторичных клемм, появление плесени на материалах и коррозия стальных элементов конструкции, обеспечивая безопасную работу электросети.

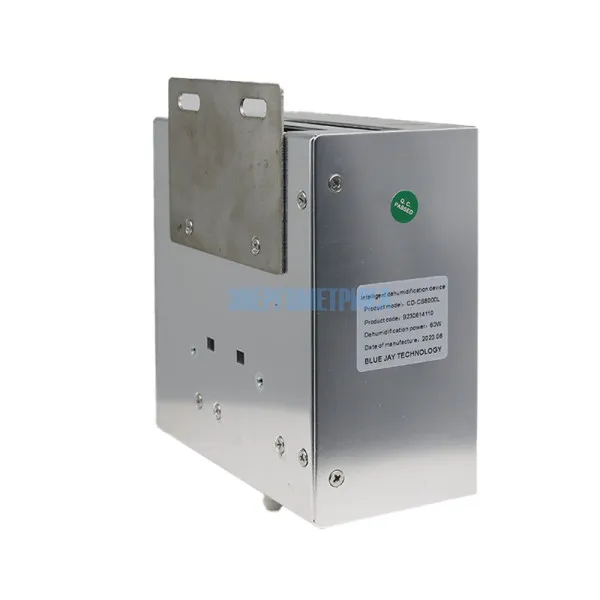

Корпус осушителя EnergoM-DH5-80 изготовлен из алюминиевого сплава, который устойчив к коррозии и обладает высокой эффективностью осушения, поэтому является идеальным решением для шкафов.
Применение:
- Шкафы управления ГИС;
- Распределительные устройства высокого и низковольтного напряжения;
- Шкафы кольцевой сети;
- Шкафы механического управления;
- Подстанции коробчатого типа;
- Подстанции сухого типа.
Особенности:
- Корпус из алюминиевого сплава: высокая теплопроводность и коррозионная стойкость;
- Связь по протоколу RS485, обогреватель (100-300 В), сигнализация, две дополнительные опции;

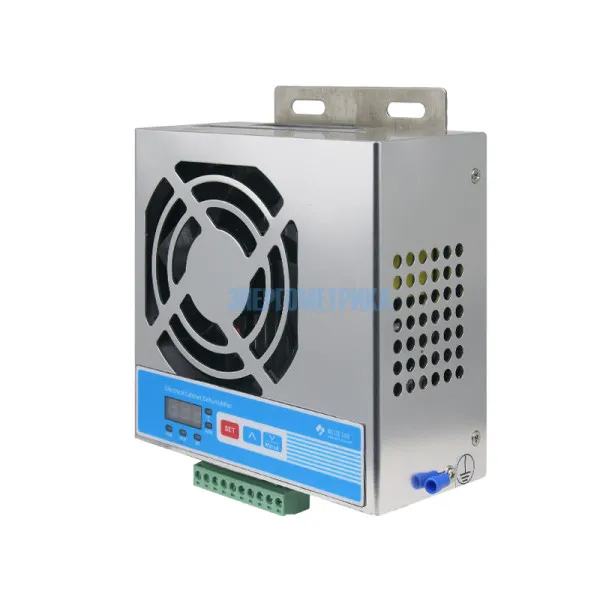

- 1 цифровой светодиодный экран, отображающий температуру и влажность в режиме реального времени;

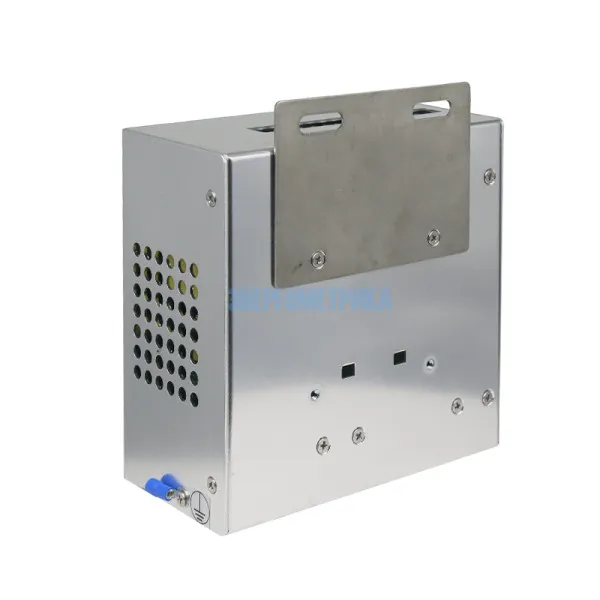

- Настенный монтаж или установка на DIN-рейку на внутренней панели;
- Функция автоматического/ручного осушения воздуха опционально;
- Более высокая производительность осушения 350 мл/день;
- Малый размер: 138 * 150 * 70 мм;
- Один вентилятор с CE;
- Максимальная мощность 75 Вт.
| Технические характеристики системы контроля влажности в силовых шкафах EnergoM-DH4-60 | ||||||
| EnergoM-DH1-20 | EnergoM-DH2-60 | EnergoM-DH3-60 | EnergoM-DH4-60 | EnergoM-DH5-80 | EnergoM-DH6-200 | |
| Питание | 85 В~265 В AC/DC 50Hz | |||||
| Номинальная мощность Пельтье(1) | 20 Вт | 60 Вт | 60 Вт | 60 Вт | 75 Вт | 200 Вт |
| Объемный расход воздуха | 30m3/h | 70m3/h | 70m3/h | 70m3/h | 100m3/h | 140m3/h |
| Способность к осушению воздуха | 100мл/ день | 250мл/день | 250мл/день | 300мл/день | 350мл/день | 600мл/день |
| @35°C,90%RH | @35°C,90%RH | @35°C,90%RH | @35°C,90%RH | @35°C,90%RH | @35°C,90%RH | |
| Диапазон измерения влажности | 20%RH~98%RH | |||||
| Точность датчика | ±5%RH | |||||
| Порог начала осушения | 45%RH~98%RH, По умолчанию 65%RH | |||||
| Температура окружающей среды | 5~60°C | |||||
| Диапазон контроля температуры | -40~80°C | |||||
| Точность датчика | ±1.0°C | |||||
| Порог включения нагревателя | 1~55°C,По умолчанию 5°C | |||||
| Мощность нагревателя | 50~500 Вт опционально | |||||
| Размеры | 75*90*53 | 102*171*73 | 102*140*62 | 132*245*67 | 138*150*70 | 242*247*67 |
| Экран | 2*3 цифровой LED | 2 цифровой LED | 2*3 цифровой LED | 2 цифровой LED | 2*3 цифровой LED | 2 цифровой LED |
| Стандарт | IEC60255-22-1 | |||||
| Связь | RS485, modbus-RTU (Опционально) | |||||
| Примечания: 1. Выбор номинальной мощности связан с внутренним объемом шкафа и герметичностью, а общее справочное значение составляет: Шкаф объемом 0,5 кубического метра, выберите 15 Вт Шкаф объемом 1,0 кубического метра, выберите 30 Вт Шкаф объемом 1,5 кубического метра, выберите 40 Вт Шкаф объемом 2,0 кубического метра, выберите 60 Вт Объем шкафа рассчитывается в соответствии с внутренним диаметром, Длина*Ширина*Высота 2. Точность датчика 5% проверена с помощью внутреннего зонда, продукт опционально внешний кабельный датчик типа. 3. Устройство обеспечивает пассивный нормально разомкнутый контакт для подключения внешнего нагревателя, мощность составляет AC 250V 5A. |
||||||
- EnergoM-DH5-80_manual_EN.pdf 871.2 КB
