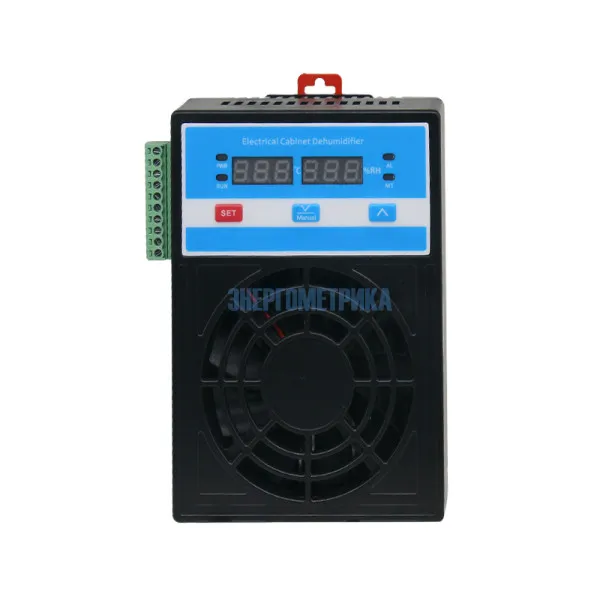

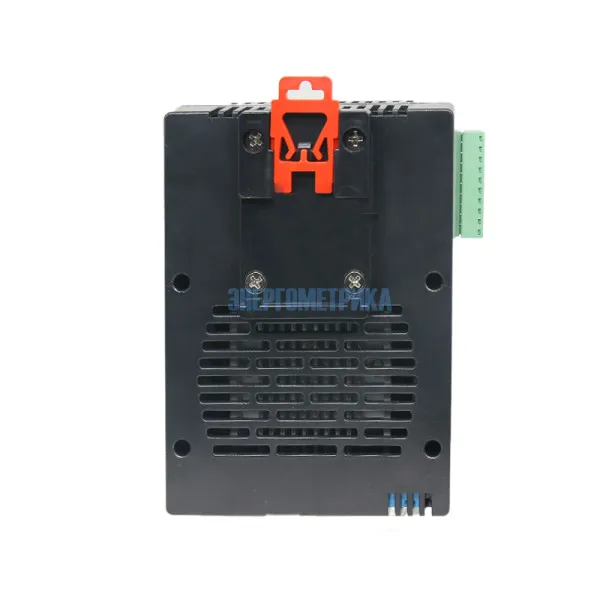

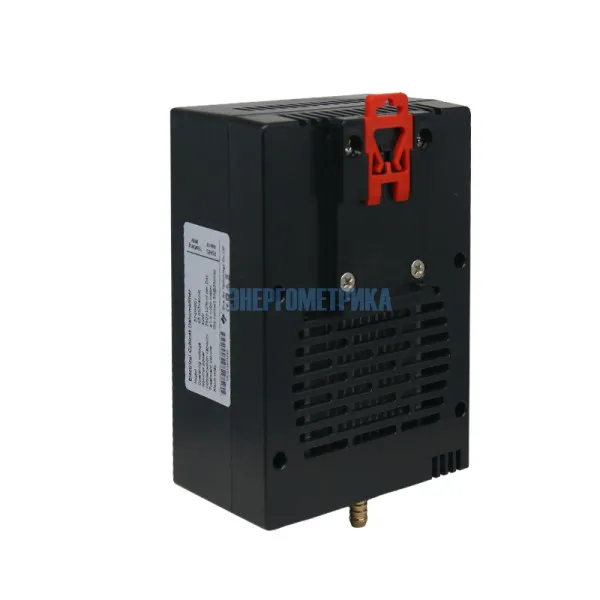

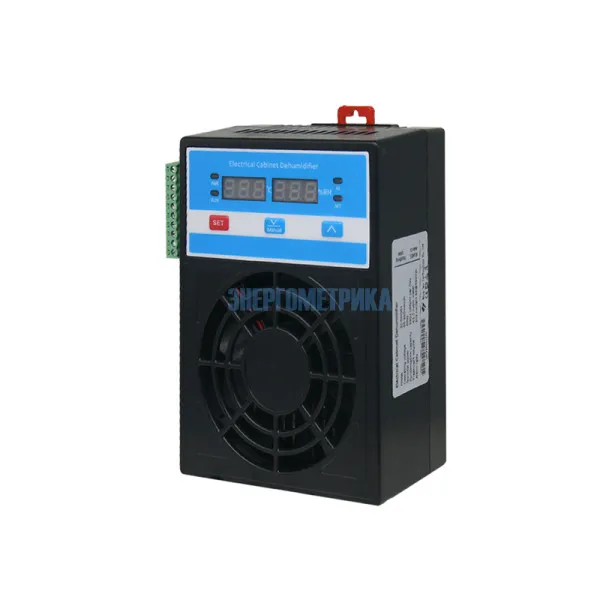

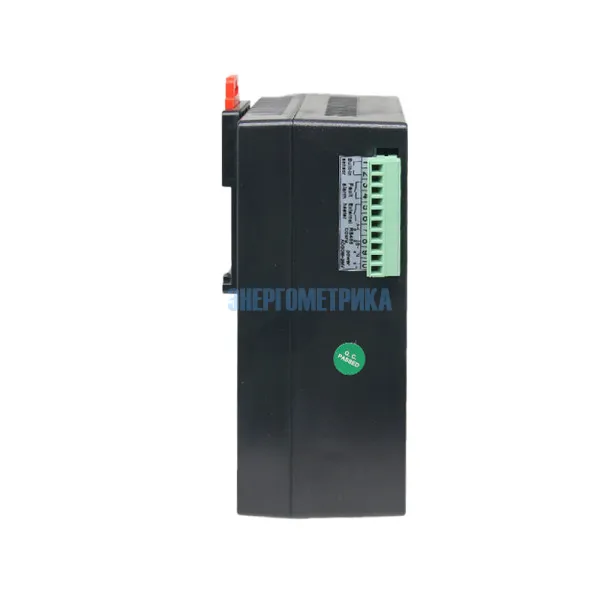

EnergoM-DH3-60 - Электрический осушитель воздуха в силовых шкафах
В корпусном электрическом осушителе воздуха EnergoM-DH3-60 используется полупроводниковая технология охлаждения, позволяющая создать ультракомпактное, высокоэффективное и энергосберегающее решение для осушения воздуха и предотвращения образования конденсата в силовых шкафах.
EnergoM-DH3-60 эффективно конденсирует влагу из влажного воздуха внутри электрического шкафа, превращая ее в воду на конденсационной пластине осушителя и удаляя ее из корпуса. Этот процесс быстро снижает уровень влажности внутри шкафа, обеспечивая оптимальную производительность.
EnergoM-DH3-60 для поддержания микроклимата в силовых шкафах находит широкое применение в различном рабочем оборудовании для передачи и преобразования электроэнергии, включая распределительные шкафы, трансформаторы в корпусах, центральные шкафы управления, наружные клеммные коробки и другие герметичные корпуса.
Применение:
- Шкафы управления GIS;
- Распределительные устройства высокого и низкого напряжения;
- Шкафы кольцевой сети. Шкафы механического управления;
- Подстанции коробчатого типа;
- Подстанции сухого типа.
Особенности:
- Черный корпус из ABS;
- Интерфейс RS485 опционально;
- Используется специальный влагозащищенный элемент;
- Производительность осушителя 250 мл/день;
- Размер 102 × 40 × 62 мм;
- 2 цифровых светодиодных дисплея.
| Технические характеристики системы контроля влажности в силовых шкафах EnergoM-DH4-60 | ||||||
| EnergoM-DH1-20 | EnergoM-DH2-60 | EnergoM-DH3-60 | EnergoM-DH4-60 | EnergoM-DH5-80 | EnergoM-DH6-200 | |
| Питание | 85 В~265 В AC/DC 50Hz | |||||
| Номинальная мощность Пельтье(1) | 20 Вт | 60 Вт | 60 Вт | 60 Вт | 75 Вт | 200 Вт |
| Объемный расход воздуха | 30m3/h | 70m3/h | 70m3/h | 70m3/h | 100m3/h | 140m3/h |
| Способность к осушению воздуха | 100мл/ день | 250мл/день | 250мл/день | 300мл/день | 350мл/день | 600мл/день |
| @35°C,90%RH | @35°C,90%RH | @35°C,90%RH | @35°C,90%RH | @35°C,90%RH | @35°C,90%RH | |
| Диапазон измерения влажности | 20%RH~98%RH | |||||
| Точность датчика | ±5%RH | |||||
| Порог начала осушения | 45%RH~98%RH, По умолчанию 65%RH | |||||
| Температура окружающей среды | 5~60°C | |||||
| Диапазон контроля температуры | -40~80°C | |||||
| Точность датчика | ±1.0°C | |||||
| Порог включения нагревателя | 1~55°C,По умолчанию 5°C | |||||
| Мощность нагревателя | 50~500 Вт опционально | |||||
| Размеры | 75*90*53 | 102*171*73 | 102*140*62 | 132*245*67 | 138*150*70 | 242*247*67 |
| Экран | 2*3 цифровой LED | 2 цифровой LED | 2*3 цифровой LED | 2 цифровой LED | 2*3 цифровой LED | 2 цифровой LED |
| Стандарт | IEC60255-22-1 | |||||
| Связь | RS485, modbus-RTU (Опционально) | |||||
| Примечания: 1. Выбор номинальной мощности связан с внутренним объемом шкафа и герметичностью, а общее справочное значение составляет: Шкаф объемом 0,5 кубического метра, выберите 15 Вт Шкаф объемом 1,0 кубического метра, выберите 30 Вт Шкаф объемом 1,5 кубического метра, выберите 40 Вт Шкаф объемом 2,0 кубического метра, выберите 60 Вт Объем шкафа рассчитывается в соответствии с внутренним диаметром, Длина*Ширина*Высота 2. Точность датчика 5% проверена с помощью внутреннего зонда, продукт опционально внешний кабельный датчик типа. 3. Устройство обеспечивает пассивный нормально разомкнутый контакт для подключения внешнего нагревателя, мощность составляет AC 250V 5A. |
||||||
- EnergoM-DH3-60_manual_EN.pdf 1025.4 КB
