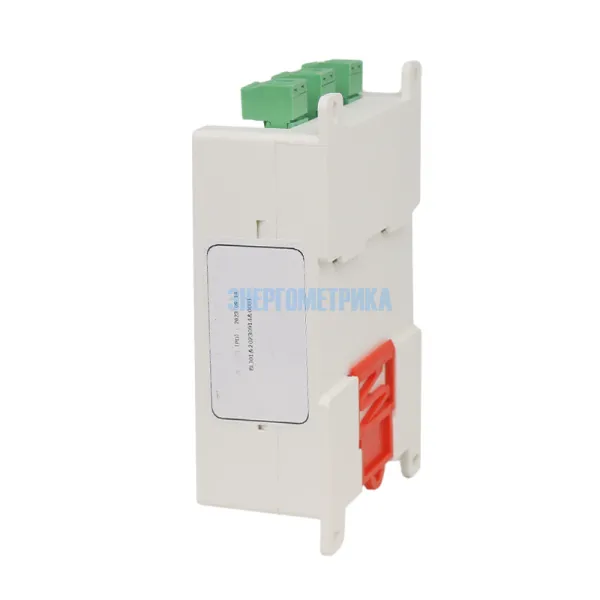

EnergoM-DU-S1 - Реле контроля изоляции
EnergoM-DU-S1 - Реле контроля изоляции
EnergoM-DU-S1 - это устройство контроля изоляции постоянного тока, основанное на протоколе MODBUS, включая мониторинг сопротивления изоляции постоянного тока на землю, мониторинг напряжения постоянного тока, сигнализацию обратного подключения постоянного напряжения и другие функции контроля безопасности.
EnergoM-DU-S1 можно использовать для систем зарядки электромобилей постоянным током, фотоэлектрических систем, систем накопления энергии, сетей постоянного тока и других систем постоянного тока напряжением ниже 1000 В.
Реле контроля изоляции EnergoM-DU-S1 имеет функцию контроля изоляции при запуске и остановке. После запуска мониторинга изоляции сопротивление изоляции положительного и отрицательного полюсов относительно земли можно контролировать в режиме реального времени. На результат контроля не влияют колебания напряжения постоянного тока и симметрия сопротивления изоляции положительного и отрицательного полюсов.
Стандартная модель EnergoM-DU-S1, модель с функцией самотестирования EnergoM-DU-S1S.
Особенности:
- Крепление на рейку или винтами;
- Сигнализация обратной полярности напряжения;
- Высоковольтный выключатель заземления;
- Удобная настройка параметров;
- Адаптивная емкость к заземлению;
- Следите за положительным и отрицательным полюсами;
- Самопроверка оборудования для контроля изоляции;
- Удаленный мониторинг и управление по протоколу RS485;
- Широкий диапазон контроля изоляции (100 В ~1000 В постоянного тока).
Техническая документация
Параметры
| Технические характеристики реле контроля изоляции EnergoM-DU-S1 | |||
| Источник питания | 10...30 В постоянного тока, мощность 3 Вт | ||
| Диапазон напряжений постоянного тока | 100 В...1000 В | ||
| Точность измерения напряжения постоянного тока | ≤2 В+0,3% | ||
| Диапазон измерения сопротивления изоляции | 1 кОм...10 мОм (напряжение системы постоянного тока: 100 В...1000 В) |
||
| Точность контроля изоляции (при: постоянном напряжении: 100В-1000В) | Диапазон CY | Диапазон сопротивления | Точность |
| 0~0,8мкФ | ≤60 кОм | ≤3 кОм | |
| 60 кОм<R≤1 мОм | ≤5 % | ||
| 0,8мкФ ~3 мкФ | ≤60 кОм | ≤6 кОм | |
| 60 кОм<R≤1 мОм | ≤20% | ||
| Автономное испытание давлением | меньше 2 мА | ||
| Максимальное напряжение переключения реле | 250 В переменного тока/30 В постоянного тока | ||
| Максимальный ток переключения реле | 3 А | ||
| Контактное сопротивление реле | меньше 100 мОм | ||
| Сопротивление изоляции реле | 100 мОм | ||
| Связь | RS485, modbus RTU | ||
| Размер | 98*49*52 мм, Din-рейка: 35 мм | ||
| Стандарт | IEC 61851-23 (2014-03):2014-11 | ||
| Влажность | 85% | ||
| Среда хранения | - 40°C ~125°C | ||
| Рабочая среда | - 40°C ~75°C | ||
