EnergoM-CBM3000 - Автоматический выключатель распределительного устройства
EnergoM-CBM3000 - Автоматический выключатель распределительного устройства
EnergoM-CBM3000 - это интегрированное реле управления, предназначенное для внутренних распределительных устройств напряжением от 3 до 35 кВ, используемое для замены нескольких компонентов в отсеках низкого напряжения и позволяющее сократить площадь панелей низкого напряжения.
Применяется в различных типах распределительных устройств, таких как GZS (централизованное распределительное устройство), шкаф с ручными тележками, стационарные шкафы, блок кольцевой магистрали.

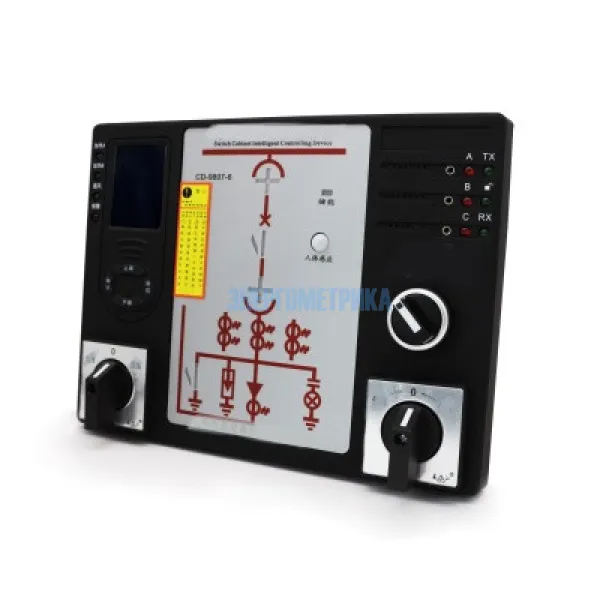

На панели этого выключателя имеется схема имитации первичной цепи, индикатор включения, переключатель состояния и контроля VCB, контроль окружающей среды, индикатор высокого напряжения. Специальная функция звукового оповещения может напоминать персоналу о необходимости безопасного управления распределительным устройством.
Особенности:
- С аналоговой схемой на первичной стороне, показывающей внутреннюю проводку распределительного устройства;
- Встроенный светодиодный индикатор для отображения положения выключателя, положения размыкателя, положения выключателя заземления, состояния энергии пружины VCB;
- С индикатором блокировки двери (NC/NO);
- Индикатор внутренней температуры и влажности в распределительном устройстве (светодиодный или жидкокристаллический);
- С помощью электронного термостата можно автоматически управлять вентилятором/обогревателем;
- Индикатор высокого напряжения (опционально);
- Связь RS485 (опционально).
Параметры
| Технические характеристики автоматический выключатель распределительного устройства EnergoM-CBM3000 | |
| Основные параметры автоматического выключателя | |
| Вспомогательный источник питания | 85~265 В AC/DC |
| Потребляемая мощность | 15 ВА |
| Экран дисплея | LCD с 4-кнопочной клавишей управления |
| Связь | RS-485, MODBUS-RTU |
| Температура окружающей среды | -10 ~ +60°C |
| Влажность окружающей среды | RH 20% ~ 95% (Без конденсации) |
| Высота | |
| Выдерживаемое напряжение | 2000 В переменного тока/1 мин |
| Диэлектрическая прочность | 100 МОм |
| Электромагнитная совместимость | Соответствует стандарту IEC 255-22 |
| Размеры | 250x190x68 мм |
| Установочное отверстие открыто | 226x165 мм |
| Реле защиты от перегрева | |
| Диапазон установки температуры | -20C ~ +80C |
| Разрешение | 0.1C |
| Заданный диапазон влажности | 0% ~ 100% |
| Разрешение | 0.1% RH |
| Интеграция измерения мощности | |
| Сеть | 1P2W, 3P3W, 3P4W |
| Номинальное напряжение | Напряжение переменного тока 100 В, 220 В, 380 В зависит от напряжения |
| Нагрузка | |
| Номинальный ток | Переменный ток 1A, 5A зависит от CT |
| Уровень точности | полная шкала 0,5%, среднеквадратичное значение |
| Частотный диапазон | 40~65 Гц, точность: ±0.02Hz |
| Мощность | точность: 0,5% |
| Класс энергопотребления | Класс энергопотребления кВтч 0,5С, класс энергопотребления Квар 2,0 |
| Другие функции защиты автоматического выключателя | |
| Индикатор высокого напряжения чувствительный | [Номинальное напряжение] x 0,15 ~0,65 |
| Реле дверного замка переменного напряжения | >[Номинальное напряжение] x 0,65 |
