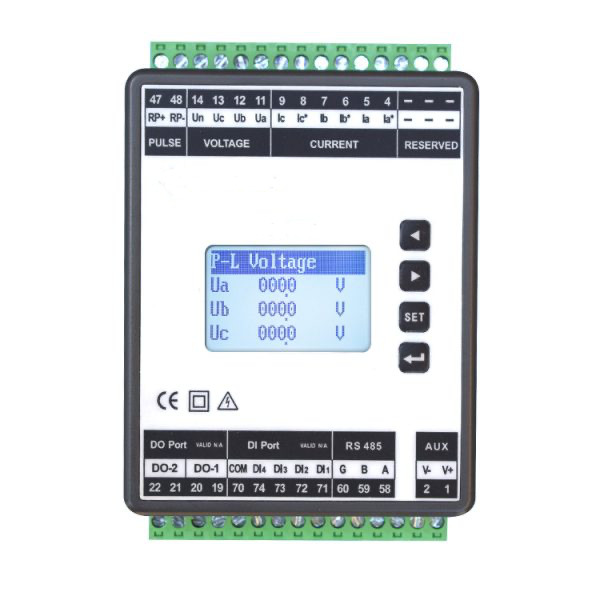

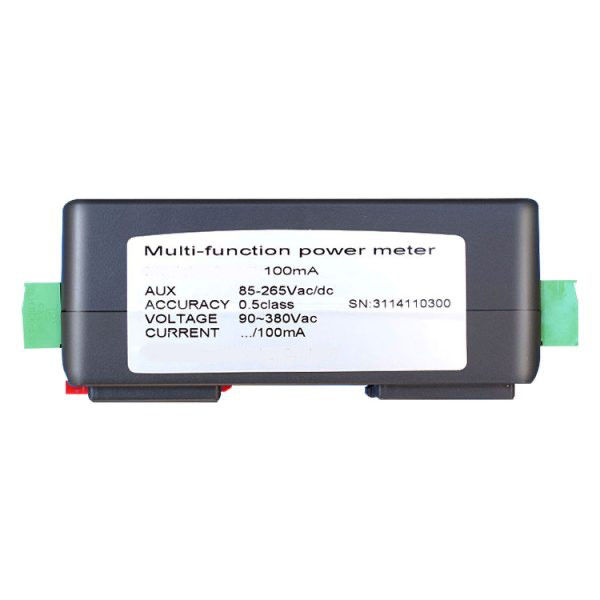

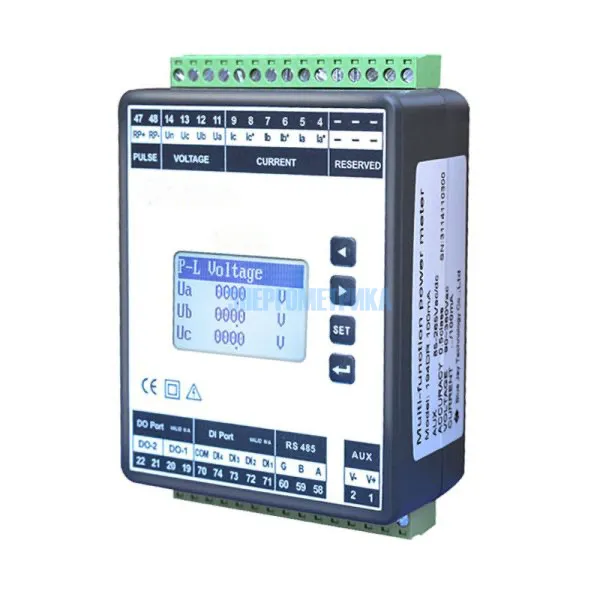

EnergoM-94-DR - Трехфазный измеритель параметров электроэнергии на Din-рейку

Арт.: EnergoM-94-DR

Трехфазный измеритель параметров электроэнергии на Din-рейку EnergoM-94-DR - это высокоточный и высоконадежный интеллектуальный измеритель, предназначенный для систем распределения электроэнергии или для автоматизации на предприятиях.

EnergoM-94-DR оснащен четырьмя клавишами прямого доступа и ЖК-экраном высокой четкости 1,6 дюйма, отображающим все параметры 3P3W или 3P4W.

Крепление на DIN-рейку позволяет устанавливать EnergoM-94-DR в различные блоки мониторинга и использовать на открытом воздухе (-20–60°C).

Благодаря последовательному порту EnergoM-94-DR может подключаться к ПК или другому хост-устройству. Доступ ко всем контролируемым данным возможен через цифровой порт связи RS485 с использованием протокола Modbus.

Особенности:

  • Класс точности 0.5;
  • Вход по току: 1 А или 5 А;
  • 1,6-дюймовый ЖК-экран;
  • Источник питания 85-265 В AC/DC;
  • 5 виртуальных срабатываний сигнализации;
  • 100 списков записей SOE, включая: 20 списков событий ввода-вывода, 80 списков виртуальных тревог;
  • Возможность записи и считывания нескольких тарифов по желанию, до 3 месяцев;
  • Связь RS-485 Modbus RTU;
  • С 1-канальным импульсным выходом (PO) для подсчета активной энергии;
  • Дополнительный 4-канальный цифровой вход (DI) и 2-канальный цифровой выход (DO).

Техническая документация

Параметры

Технические характеристики трехфазного измерителя параметров электроэнергии на Din-рейку EnergoM-94-DR
Измерение тока на входах (TRMS)
Вторичный трансформатор тока 1A или 5A
Диапазон измерений 0 ... 11 кА
Входное потребление меньше 0.2 ВА
Измерение напряжения (TRMS)
Прямое измерение 18 ... 400 В переменного тока
Вторичный PT 100 В переменного тока или 400 В переменного тока
Входное потребление меньше 0.2 ВА
Измерение электрической мощности (IEC 61557-12)
Точность (V,I) 0.20%
Точность (P,Q) 0.50%
Измерение частоты
Диапазон измерений 45...65 Гц
Точность ±0,02Гц
Энергетическая точность
Активная энергия Класс 0.5 (IEC 62053-22)
Реактивная энергия Класс 2.0 (IEC 62053-23)
Вспомогательный источник питания
Переменное напряжение 85~265 ± 10 % AC/DC
Частота 50/60 Гц
Потребление меньше 10 ВА
Порт ввода-вывода, конфигурация в качестве информации для заказа
Оптические выходы (PO) 1* Импульс, 1600 имп/кВтч
Релейные выходы (DO) 2* 5A при 250 В переменного тока / 5A при 30 В постоянного тока
Входы состояния (DI)

4* Сухой контакт

Ri100 кОм ВЫКЛЮЧЕНО
Изоляция* Переменный ток 1 кВ r.m.s
Связь
Связь RS485 (полудуплексный режим с 2/3 проводами)
Протокол Режим Modbus RTU
Скорость MODBUS 4800/9600 бод


* Может быть изоляция 4 кВ, уточняйте перед заказом.

Таблица выбора характеристик
EnergoM-94-E EnergoM-94-DR EnergoM-94-L EnergoM-94-Z EnergoM-94-Y EnergoM-94-J EnergoM-94-Q
Измерительные функции
3 линии 4 цифровых светодиодных дисплея ● - - - - - -
ЖК-дисплей с подсветкой - - ● ● ● ● ●
Точечный матричный ЖК-дисплей - ● - - - - ●
Напряжение (P-P, P-N) ● ● ● ● ● ● ●
Ток (P-N) ● ● ● ● ● ● ●
Частота ● ● ● ● ● ● ●
Общий коэффициент мощности и на фазу ● ● ● ● ● ● ●
Активная мощность и количество фаз ● ● ● ● ● ● ●
Реактивная мощность и на фазу ● ● - ● ● ● ●
Кажущаяся мощность и на фазу ● ● - ● ● ● ●
Потребляемая / генерируемая активная энергия ● ● ● ● ● ● ●
Потребляемая/ генерируемая реактивная энергия ● ● - ● ● ● ●
Время использования (TOU) - ○ - ○ ● ● ●
Гармонические искажения напряжения и тока (THD) - ○ - - ● ● ●
Индивидуальная гармоника¹ - ○ - - ● ● ●
Дисбаланс тока/напряжения² - ○ - - - ● ●
Максимальная потребность³ - ○ - - - ● ●
Отклонение напряжения4 - ○ - - - ● ●
Последовательность записи событий (SOE) - ○ - - - ● ●
Падение напряжения / мерцание - - - - - - ●
Захват формы сигнала - - - - - - ●
Память регистратора 128 МБ - - - - - - ○
Точность
PMD (IEC 61557-12) 0.5 0.5 0.5 0.5 0.5s 0.2 0.2
Активная энергия (IEC 62053-21/22) 1.0 0.5 1.0 1.0 1.0 0.5s 0.5s
Реактивная энергия (IEC 62053-23/24) 0.5 0.5 0.5 0.5 0.5 1.0 1.0
Модуль расширения
Выходной импульс энергии (активный и реактивный) ● ● ○ ● ● ● ●
Аналоговые выходы (0/4~20 мА; 0~5 В) - - - ○ ○ ○ ○
Цифровые входы/ выходы5 - ○ - ○ ○ ○ ○
Связь
RS-485 ○ ● ● ● ● ● ●
Ethernet 10/100 МБ6 - - - - ○ ○ ○
Протокол связи
Modbus RTU ○ ● ● ● ● ● ●
Profibus - - - ○ ○ ○ ○

● - функция включена ○ - опционально - - без этой функции

(1) EnergoM-94-DR обнаруживает 2~51, EnergoM-94-Y обнаруживает 2~15, EnergoM-94-J обнаруживает 2-31, EnergoM-94-Q обнаруживает 2~63

(2) Дисбаланс по умолчанию рассчитывается по значению электрического вектора, если требуется расчет абсолютного значения разделения фаз, пожалуйста, сообщите нам перед заказом

(3) Максимальное значение спроса по умолчанию рассчитывается методом 15-минутного скользящего окна, если требуется интервал блокировки, пожалуйста, сообщите нам перед заказом.

(4) Значение отклонения по умолчанию рассчитано при номинальном напряжении 220 В и 50 Гц, пожалуйста, уточните у нашего отдела продаж параметры вашей местной электросети.

(5) Стандарт - порт 4DI & 2DO, может быть изменен в соответствии с требованиями клиента, максимальная поддержка порта 6DI & 4DO

(6) Выберите протокол порта Ethernet, по умолчанию используйте MODBUS-TCP
