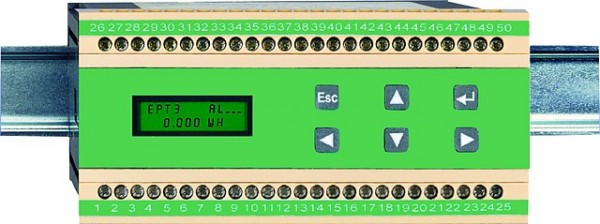

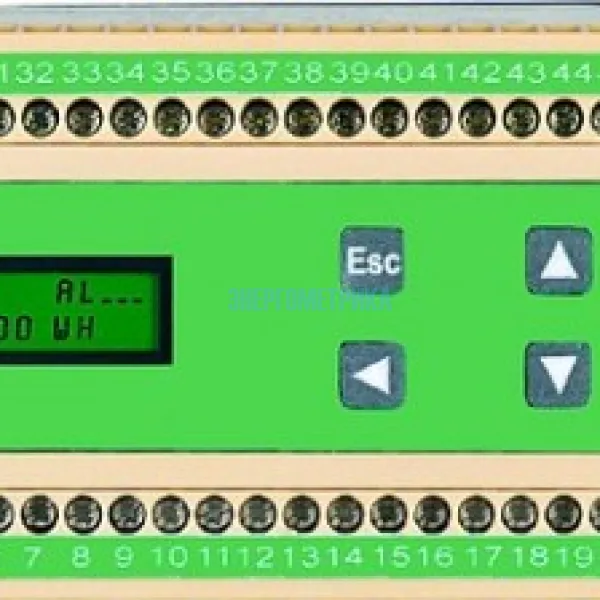

P10 - Программируемый измерительный трехфазный преобразователь

Техническая документация

• wizpar.zip
• P10_datasheet_RU.pdf
• P10_datasheet_EN.pdf
• P10_manual_RU.pdf
• P10_interface_manual_EN.pdf

Параметры

Измерительный преобразователь P10 LUMEL предназначен для измерения токов и напряжений в трех- или четырехпроводной сети, в симметричных или не симметричных системах. Прибор позволяет преобразовывать выбранные параметры сети в четыре стандартных аналоговых сигнала тока.

Интерфейс RS-485 с протоколом MODBUS делает возможным применение преобразователя P10 в компьютерных системах.

Преобразователь позволяет измерять среднеквадратичные значения тока и напряжения, активную, реактивную и полную мощность и энергию, коэффициенты мощности, частоту и активную среднюю мощность за 15 минут, коэффициенты нелинейных искажений для каждой фазы и измерение гармоник от 1-й до 25-й.

Более того, преобразователь P10 отображает текущее время и время регистрации максимального значения величин.

В приборе помимо 4-х аналоговых выходов (0/4...20мА, 0...5/10мА для модели P10 и +/- 5мА, 0...5 мА для модели P10А) присутствуют также 4 релейных выхода и 3 входа с двумя состояниями для переключения тарифов счетчиков энергии.

Измеряемые параметры:

• фазовые напряжения U1, U2, U3
• напряжения между фазами U12, U23, U31
• среднее трехфазное напряжение U
• среднее напряжение между фазами UPP
• средний трехфазный ток I
• фазовые токи I1, I2, I3
• фазовые активные мощности P1, P2, P3
• фазовые реактивные мощности Q1,Q2, Q3
• фазовые полные мощности S1, S2, S3
• фазовые активные коэффициенты мощности Pf1,Pf2, Pf3
• соотношения реактивных и активных коэффициентов мощности tcp1, tcp2, tcp3
• трехфазные коэффициенты мощности Pt,tcp
• трехфазные активная, реактивная и полная мощности P, Q, S
• средняя активная мощность за 15 минут PAV
• трехфазная активная, реактивная, полная энергия по 4 тарифам Ept1-4, Eqt1-4, Est1-4
• частота f
• полные коэффициенты нелинейных искажений для фазовых напряжений и токов THDU1, THDU2, THDU3, THDI1, THDI2, THDI3
• гармоники фазовых токов и напряжений до 25-й.

Особенности:

• измерение и вычисление 52 параметров;
• установка влюбыхвидахтрехфазных сетей;
• связь с компьютерной системой через интерфейс RS-485 (протокол MODBUS);
• отображение текущего времени и времени регистрации
• максимальных значений величин;
• сохранение данных и состояния преобразователя во время сбоя питания;
• измерение фазовых гармониктока и напряжения до 25-й;

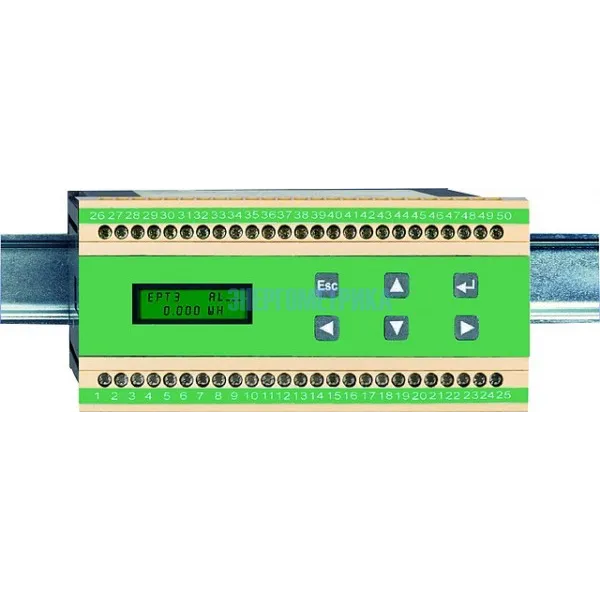

• простая установка на 35-мм DIN-рейку.

Размеры корпуса: 152 x 73 x 118 mm
