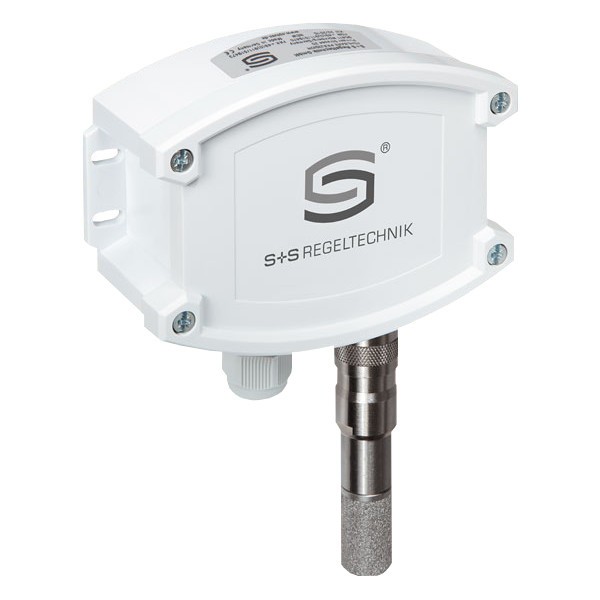

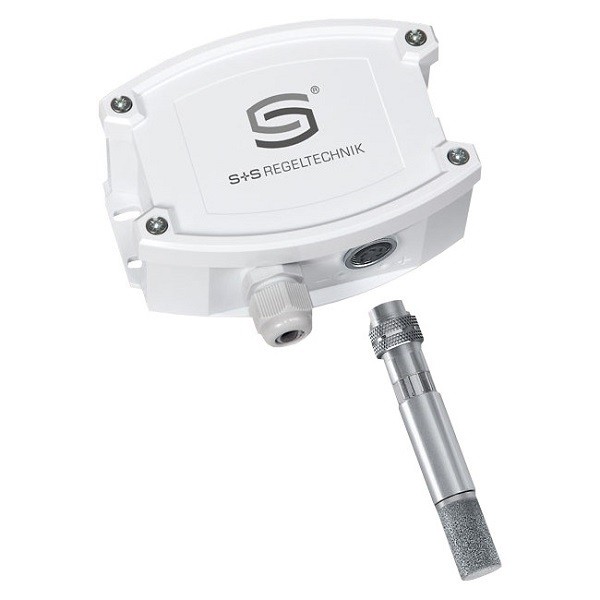

AFTF - Измеритель влажности и температуры для открытой установки, ±2% относительной влажности с активным выходом
Измеритель влажности и температуры AFTF HYGRASGARD® служит для точного определения значения влажности и температуры воздуха в помещениях с неагрессивной средой и незначительным содержанием пыли. Может применяться в системах вентилирования или кондиционирования.
Измеритель влажности и температуры AFTF используется для открытой установки, допускает точную подстройку в процессе применения, имеет активный выход и по желанию заказчика может быть исполнен с двухстрочным дисплеем для индикации результатов измерений.
Чувствительным элементом служит цифровой влагостойкий датчик с интегрированным термодатчиком, позволяющий определять относительную влажность в диапазоне 0…100 % с погрешностью измерения в пределах ± 3%. Защищенный сменным пластиковым мембранным фильтром, измеритель преобразовывает значения влажности в нормированный сигнал 4...20 мА или 0–10 В.

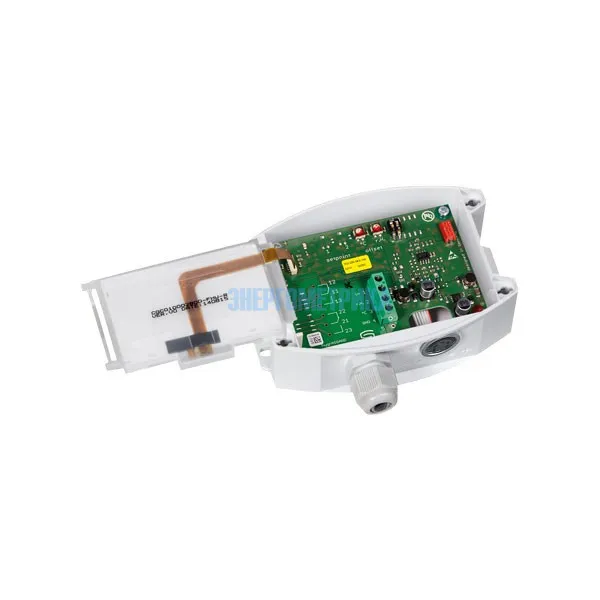

Коробчатой формы корпус из полиамида и пластика, стойкого к ударным нагрузкам, выполнен в соответствии со степенью защиты IP65, оснащен клеммами и фиксирующейся быстрозакручивающимися винтами крышкой.
Возможно, для решения Ваших задач Вам также подойдет комбинированный датчик угарного газа СО, углекислого газа СО2, температуры и влажности с интерфейсом RS-485 и аналоговым выходом серии HTO.
Подробнее технические характеристики Вы можете скачать в разделе ТЕХНИЧЕСКАЯ ДОКУМЕНТАЦИЯ.
| Технические характеристики измерителя влажности и температуры AFTF | |
| Напряжение питания | 24 B переменного ⁄ постоянного тока для варианта U, 15 ... 36 B постоянного тока для варианта I, RL зависит от нагрузки |
| Чувствительные элементы | цифровой датчик влажности, с интегрированным датчиком температуры, стойкий к конденсату, с малым гистерезисом, высокой долговременной стабильностью |
| Защита чувствительного элемента | сменный мембранный фильтр |
| Влажность | |
| Диапазон измерения влажности | 0 …100 % относительной влажности (на выходе соответствует 0 -10 B или 4 … 20 мА) |
| Рабочий диапазон влажности | 10 … 90 % относительной влажности |
| Погрешность измерения влажности | ± 3 % относительной влажности (40 … 60 %) при + 20 °C, иначе ± 5 % относительной влажности |
| Выходной сигнал влажности | 0 -10 B для варианта U 4 ... 20 мА для варианта I (трансмиттер, RL < 500 Ом) |
| Температура | |
| Диапазон измерения температуры | - 20 ...+80 °C (опционально 0 ...+50 °C) (на выходе соответствует 0 -10 B или 4 … 20 мА) |
| Рабочий диапазон температур | - 20 ...+80 °C |
| Выходной сигнал температуры | 0 -10 B или 4 … 20 мА или сопротивление, Ом |
| Температура окружающей среды | при хранении: - 25 …+ 50 °C, при эксплуатации: - 5 …+ 55 °C |
| Эл. подключение | двух-, трех- или четырехпроводное (см. схему соединения) 0,14 - 1,5 мм², по винтовым зажимам на плате |
| Корпус | пластик, полиамид, 30 % усиление стеклянными шариками, с быстрозаворачиваемыми винтами, цвет чистый белый (аналогичен RAL 9010) |
| Размеры | 108 x 70 x 73,5 мм |
| Присоединение кабеля | из металла, Ø 14 мм AFF ⁄ AFTF: NL = 45 мм |
| Монтаж ⁄ подключение | при помощи винтов |
| Долговременная стабильность: | ± 1 % в год |
| Класс защиты | III (согласно EN 60 730) |
| Степень защиты | IP 65 (согласно EN 60 529) |
| Нормы | соответствие CE - нормам, электромагнитная совместимость согласно EN 61 326 + A1 + A2, директива 89 ⁄ 336 ⁄ EEC «Электромагнитная совместимость» |
| Опционально | Дисплей, 8 - разрядный, вырез 36 x 14 мм (ширина x высота), для индикации измеренных температуры и влажности |
- AFF-AFTF-xx_datasheet_ru.pdf 857 КB
- AFF-xx_AFTF-xx_manual_ru.pdf 1498.6 КB
