AFF-SD - Датчик влажности с активным выходом

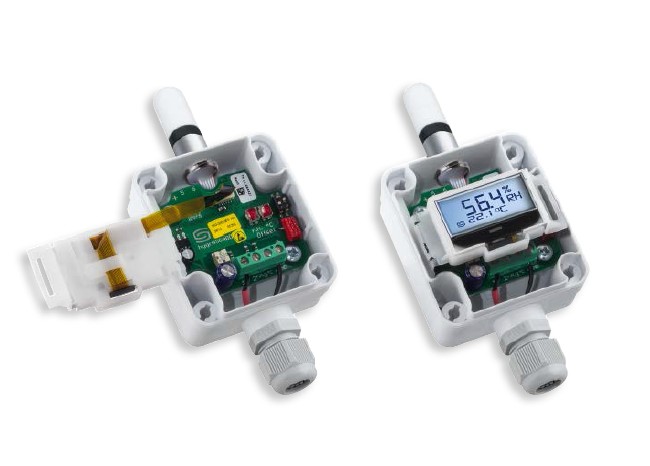

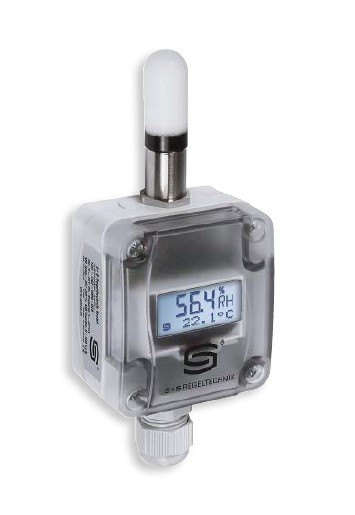

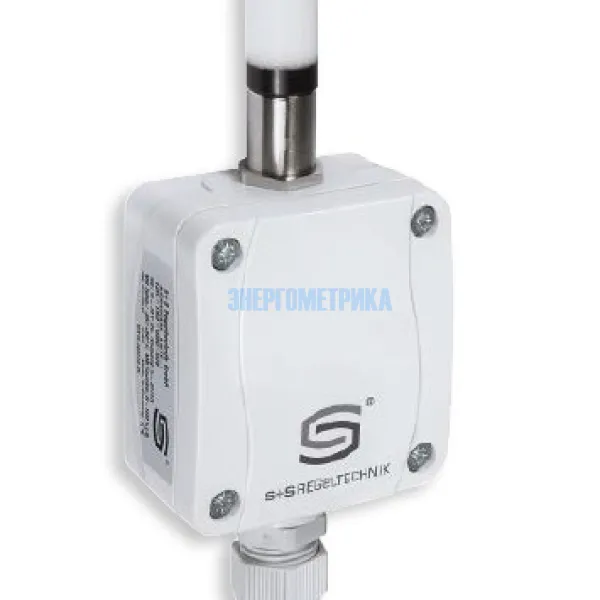

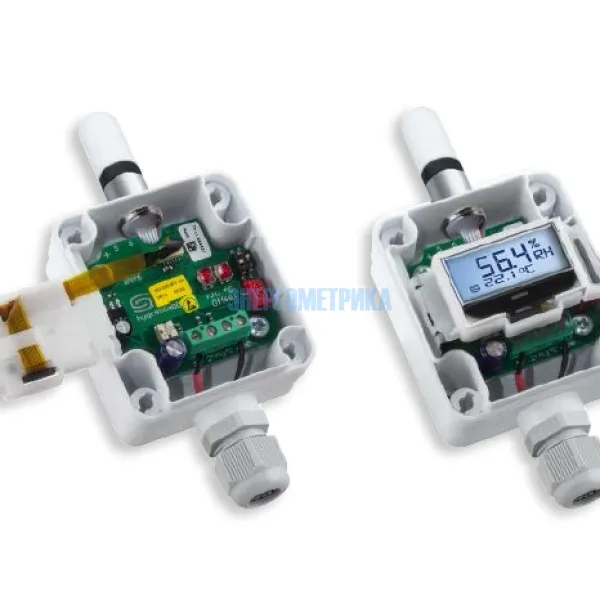

Датчик влажности с активным выходом AFF-SD предназначен для измерения влажности окружающего воздуха и преобразования измеренного значения в активный выходной сигнал 4...20 мА или 0...10 В. Преобразователь влажности AFF-SD изготавливается в корпусе из пластика с быстрозавинчиваемыми винтами с дисплеем или без него.
Датчик влажности AFF-SD применяется в различных сферах жизнидеятельности: при автоматизации зданий, в холодильной технике, системах вентиляции и кондиционирования.
Относительная влажность (в процентах) является частным от деления парциального давления ненасыщенного водяного пара на давление насыщенного пара при той же температуре.
В датчике влажности с активным выходом AFF-SD используется цифровой измерительный элемент с высокой долговременной стабильностью. Преобразователи влажности AFF-SD допускают точную калибровку в процессе эксплуатации.
| AFF-SD - Датчик влажности с активным выходом | ||||||||||||||||||||||||||||||||||||||
|
Тип / группа товаров 1 |
Диапазон измерения влажности |
Выход | Дисплей | |||||||||||||||||||||||||||||||||||
| AFF-SD-I | ||||||||||||||||||||||||||||||||||||||
| AFF-SD-I | 0 …100 % отн. вл. | 4...20 мА | - | |||||||||||||||||||||||||||||||||||
| AFF-SD-I DISPLAY | 0 …100 % отн. вл. | 4...20 мА | С дисплеем | |||||||||||||||||||||||||||||||||||
| AFF-SD-U | ||||||||||||||||||||||||||||||||||||||
| AFF-SD-U | 0 …100 % отн. вл. | 0...10 B | - | |||||||||||||||||||||||||||||||||||
| AFF-SD-U DISPLAY | 0 …100 % отн. вл. | 0...10 B | С дисплеем | |||||||||||||||||||||||||||||||||||
| ПРИНАДЛЕЖНОСТИ | SF-M Металлокерамический фильтр, Ø 16 мм, L = 32 мм, сменныйиз высококачественной стали V4A (1.4404) | |||||||||||||||||||||||||||||||||||||
| WS-01 Приспособление для защиты от солнечных лучей и посторонних предметов, 184 x 180 x 80 мм,из высококачественной стали | ||||||||||||||||||||||||||||||||||||||
| WS-04 Приспособление для защиты от непогоды и солнечных лучей, 130 x 180 x 135 мм,из высококачественной стали | ||||||||||||||||||||||||||||||||||||||
| Технические характеристики датчика влажности с активным выходом AFF-SD | |
| Напряжение питания | 24 В перем. тока (± 20 %); 15...36 В пост. тока для варианта U 15...36 В пост. тока для варианта I, зависит от нагрузки, стабилизированное, остаточная волнистость ±0,3 В |
| Нагрузка | Ra (Ом) = (Ub - 14 В) ⁄ 0,02 А для варианта I |
| Сопротивление нагрузки | RL > 5 кОм для варианта U |
| Потребляемая мощность | < 1,1 В А ⁄ 24 В пост. тока; < 2,2 В А ⁄ 24 В перем. тока |
| Чувствительный элемент | цифровой датчик влажности с малым гистерезисом, высокой долговременной стабильностью |
| Защита чувствительного элемента | сменный пластиковый спеченный фильтр, Ø 16 мм, L = 35 мм, (опционально — металлокерамический фильтр, Ø 16 мм, L = 32 мм) |
| Диапазон измерения влажности | 0...100 % относительной влажности (на выходе соответствует 0–10 B или 4...20 мА) |
| Рабочий диапазон влажности | 0...95 % относительной влажности (без конденсата) |
| Погрешность измерения влажности | тип. ± 2,0 % (20...80 % отн. влажности) при +25 °C, иначе ± 3,0 % |
| Выходной сигнал влажности | 0–10 B для варианта U 4...20 мА для варианта I |
| Температура окружающей среды | при хранении: −35 …+85 °C, при эксплуатации: −30...+70 °C, без конденсата |
| Долговременная стабильность | ±1 % в год |
| Эл. подключение | двух-, трех- или четырехпроводное (см. схему соединения) 0,14–1,5 мм², по винтовым зажимам на плате |
| Корпус | пластик, устойчивый к ультрафиолетовому излучению, полиамид, 30 % усиление стеклянными шариками, с быстрозаворачиваемыми винтами (комбинация шлиц ⁄ крестовой шлиц), цвет —транспортный белый (аналогичен RAL 9016), крышка дисплея прозрачная! |
| Размеры | 72 x 64 x 37,8 мм (Tyr 1 без дисплея) 72 x 64 x 43,3 мм (Tyr 1 c дисплеем) |
| Присоединение кабеля | из высококачественной стали, Ø 16 мм, NL = 55 мм |
| Монтаж ⁄ подключение | при помощи винтов |
| Класс защиты | III (согласно EN 60 730) |
| Степень защиты | IP 65 (согласно EN 60529) |
| Нормы | соответствие CE-нормам, согласно директиве 2014 ⁄ 30 ⁄ EU «Электромагнитная совместимость», согласно EN 61326-1, согласно EN 61326-2-3 |

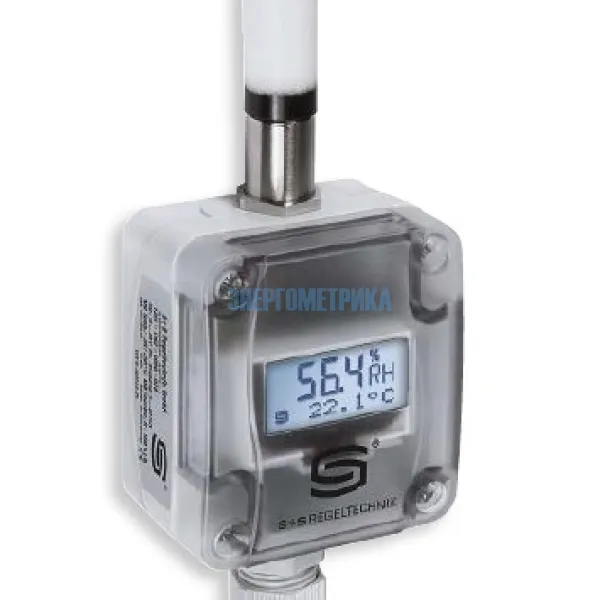

| Опционально | дисплей с подсветкой, двухстрочный, вырез ок. 36 x15 мм (Ш x В), для индикации измеренной температуры и / или влажности |
