ACO2-W - Наружный преобразователь углекислого газа

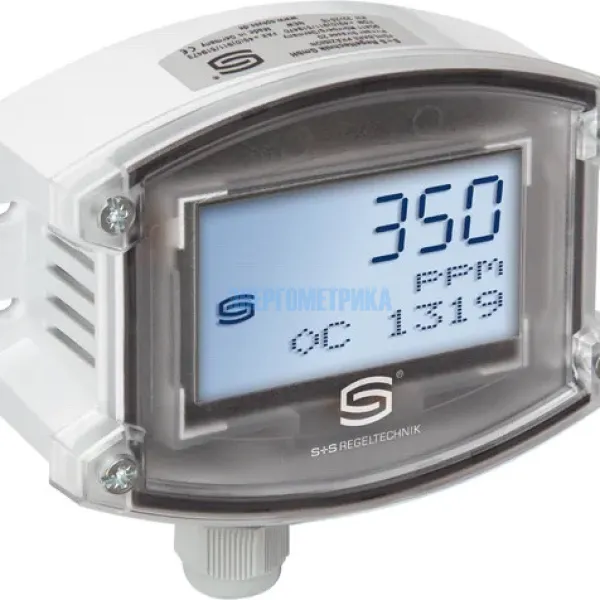

Датчик для открытой установки AERASGARD® ACO2-W с активным/релейным выходом, автоматической калибровкой (можно отключить), в ударопрочном пластиковом корпусе с быстрозаворачиваемыми винтами, на выбор с дисплеем или без дисплея.
ACO2-W служит для измерения содержания углекислого газа в воздухе (0…2000 млн-1 / 0...5000 млн-1). Измерительный преобразователь преобразует измеряемые величины в нормированный сигнал 0–10 В или 4...20 мА (можно переключить).
Датчик ACO2-W используется в офисах, отелях, конференц-залах, жилых и торговых помещениях и т. д., служит для оценки параметров микроклимата и позволяет снизить эксплуатационные расходы и улучшить самочувствие благодаря энергосберегающей, управляемой вентиляции.
Содержание углекислого газа в воздухе определяется с помощью оптического недисперсионного инфракрасного анализатора (NDIR). Диапазон чувствительности откалиброван в расчете на стандартный случай применения для жилых помещений, конференц-залов и т. д.
Доступные конфигурации
| Модель | Артикул | ||
|---|---|---|---|
| AERASGARD® ACO2-W | 1501-7110-7301-200 | ||
| AERASGARD® ACO2-W LCD | 1501-7110-7371-200 |
Подробнее технические характеристики Вы можете скачать в разделе ТЕХНИЧЕСКАЯ ДОКУМЕНТАЦИЯ.
| Технические характеристики ACO2-W | |||
| Напряжение питания: | 24 В перем. ⁄пост. тока (±10 %) | ||
| Потребляемая мощность: | < 4,8 Вт ⁄ 24 В пост. тока обычно; < 6,8 В·А ⁄ 24 В перем. тока обычно; пиковый ток 200 мA | ||
| Выходы: | 0 - 10 В или 4...20 мA (выбирается при помощи DIP-переключателя; выбранный вариант является единым для всех выходов), нагрузка < 800 Ом | ||
| Релейный выход: | беспотенциальный переключающий (24 В), омическая нагрузка 1 А (присваивается с помощью DIP-переключателя) | ||
| Температура окружающей среды: | −10...+60 °C | ||
| Время срабатывания: | < 2 минут | ||
| Эл. подключение: | 0,14 - 1,5 мм², по винтовым зажимам | ||
| Корпус: | пластик, полиамид, 30 % усиление стеклянными шариками, с быстрозаворачиваемыми винтами (комбинация шлиц / крестовой шлиц), цвет – транспортный белый (аналогичен RAL 9016), крышка дисплея прозрачная! | ||
| Размеры корпуса: | 126 x 90 x 50 мм (Tyr 2) | ||
| Присоединение кабеля: | резьбовой кабельный ввод из пластика (M 16 x 1,5; с разгрузкой от натяжения, сменный, внутренний диаметр 10,4 мм) или разъем M12 согласно DIN EN 610762101 (опционально по запросу) | ||
| Защитная трубка: | из высококачественной стали, Ø 16 мм, NL = 55 мм | ||
| Монтаж / подключение: | при помощи винтов | ||
| Класс защиты: | III (согласно EN 60 730) | ||
| Степень защиты: | IP 65 (согласно EN 60 529) | ||
| Нормы: | соответствие CE-нормам, электромагнитная совместимость согласно EN 61326, директива 2014 ⁄ 30 ⁄ EU «Электромагнитная совместимость» | ||
| Опционально: | дисплей с подсветкой, трехстрочный, вырез ок. 70 x 40 мм (ширина x высота), для индикации измеренной влажности, температуры, измеренного качества воздуха и/или содержания углекислого газа | ||
| Анализатор CO2: | оптический недисперсионный инфракрасный анализатор (NDIR) с автоматической и ручной калибровкой | ||
| Диапазон измерения CO2: | переключение диапазонов измерения (при помощи DIP-переключателя) 0...2000 млн-1; 0...5000 млн-1 | ||
| Выход CO2: | 0 – 10 В или 4...20 мA (выбирается при помощи DIP-переключателя) | ||
| Погрешность измерения CO2: | ±30 млн-1 и ±3 % измеренного значения | ||
| Температурная зависимость CO2: | ±5 млн-1 ⁄ °C или ±0,5 % измеренного значения ⁄ °C (зависит от того, что больше) | ||
| Зависимость от давления: | ±0,13 % ⁄ мм рт. ст. | ||
| Долговременная стабильность: | < 2 % за 15 лет | ||
| Газообмен: | диффузия | ||
