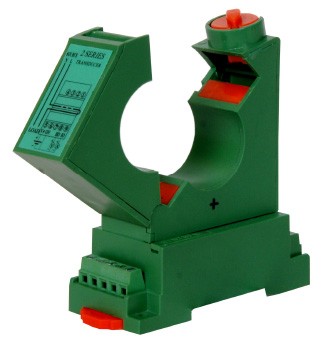

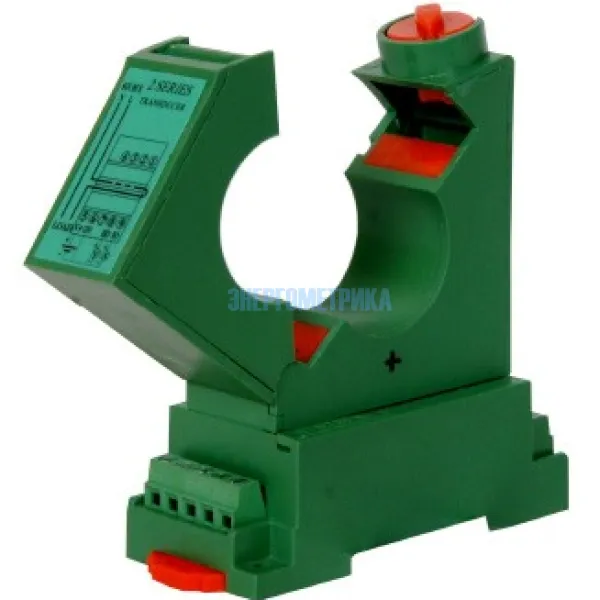

2С - Преобразователь тока измерительный с разъемным сердечником
2С - Преобразователь тока измерительный с разъемным сердечником
Измерительный преобразователь тока с разъемным сердечником 2С позволяет преобразовать постоянный ток или переменный ток в стандартный аналоговый сигнал 0...20 мА, 4...20 мА, 0...5 В, 0...10 В. В основе работы измерительного преобразователя постоянного тока или измерительного преобразователя переменного тока заложен измеритель на базе эффекта Холла.
Основные характеристики преобразователя тока с разъемным сердечником 2С:
- Первичный ток: от 30 до 300А переменного тока или постоянного тока
- Выходной аналоговый сигнал: 0...20 мА, 4...20 мА, 0...5 В, 0...10 В
- Источник питания 24 В постоянного тока

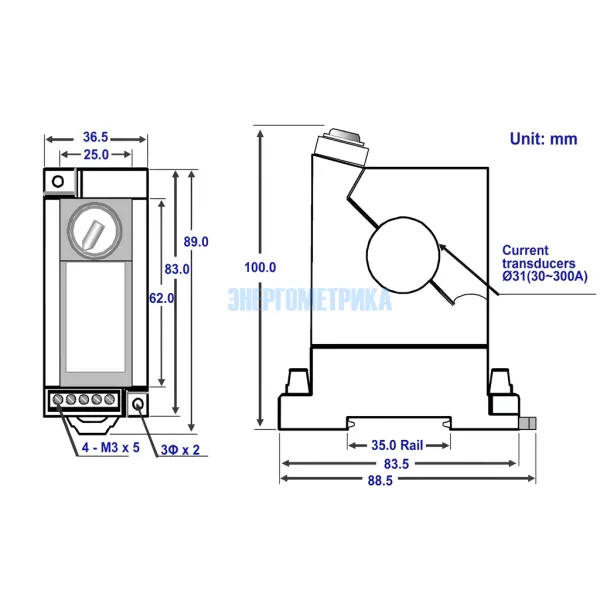

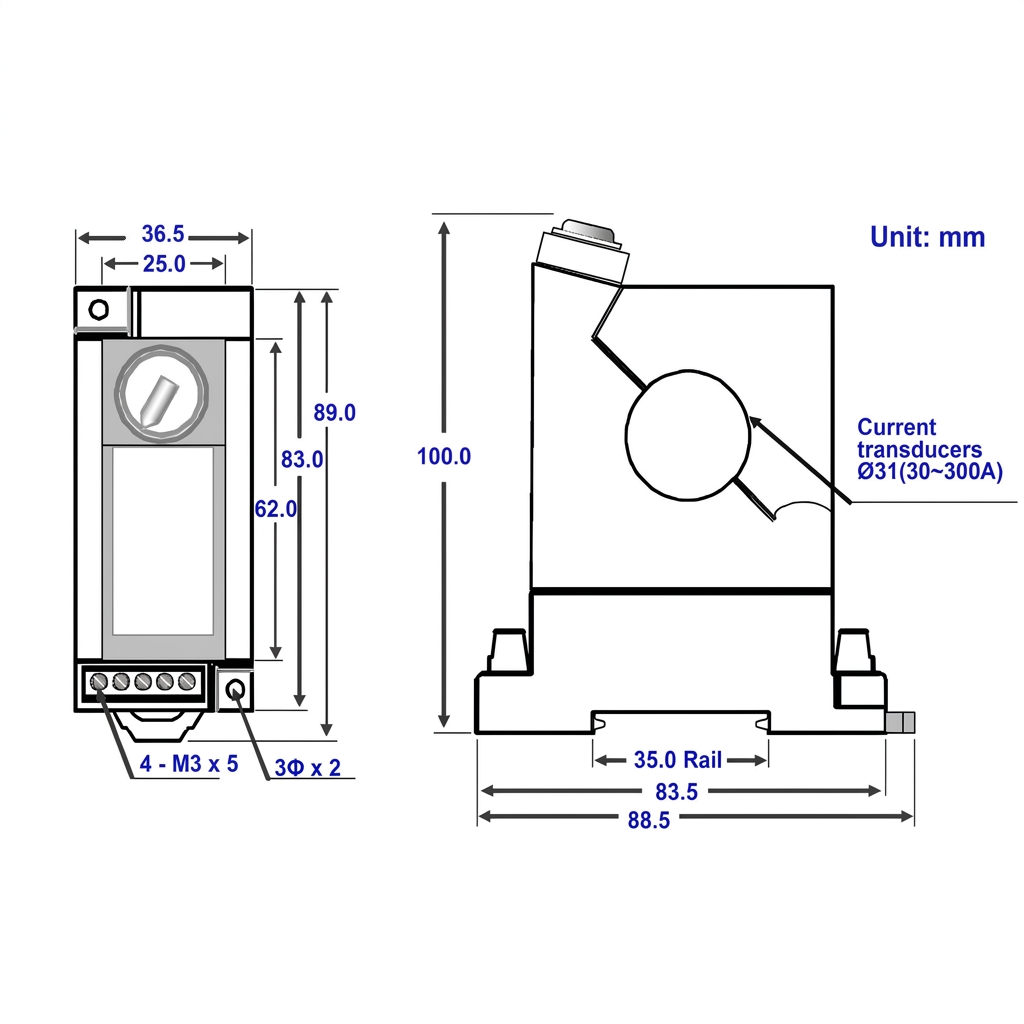

- Внутренний диаметр: 31 мм
- Крепление на DIN-рейку
- Рабочая температура: 0...+50 С
- Температура окружающей среды: -10...+70 С
Техническая документация
Параметры
Преобразователь тока с разъемным сердечником 2С удобно и безопасно использовать в любых системах для измерения тока. Широко используется преобразователь переменного тока или преобразователь постоянного тока для мониторинга и контроля.
Для заказа доступны преобразователи тока с разъемным сердечником 2С со следующими значениями первичного тока: 30А, 50А, 80А, 100А, 150А, 200А, 300А.
Измерительный преобразователь тока с разъемным сердечником 2С изготавливается с одним из четырех доступных выходных сигналов: 0...20 мА, 4...20 мА, 0...5 В, 0...10 В.
