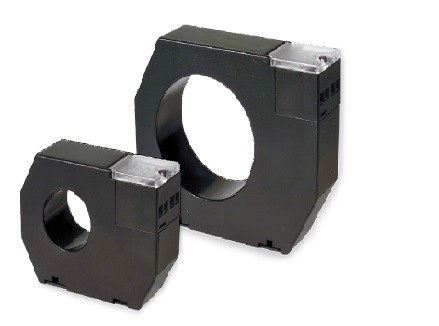

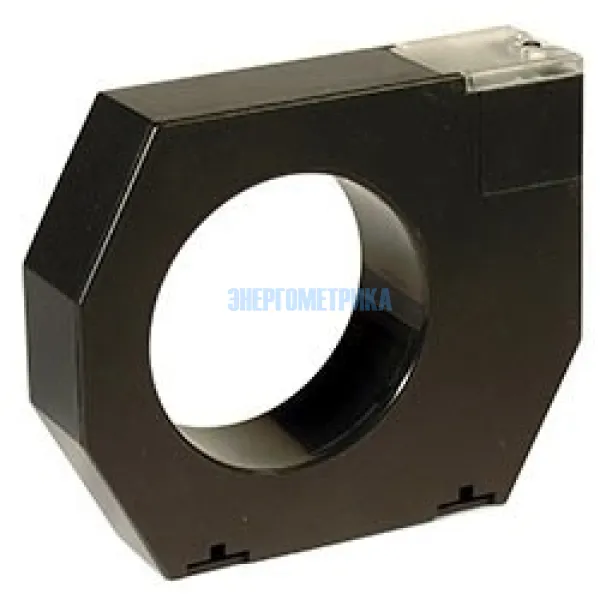

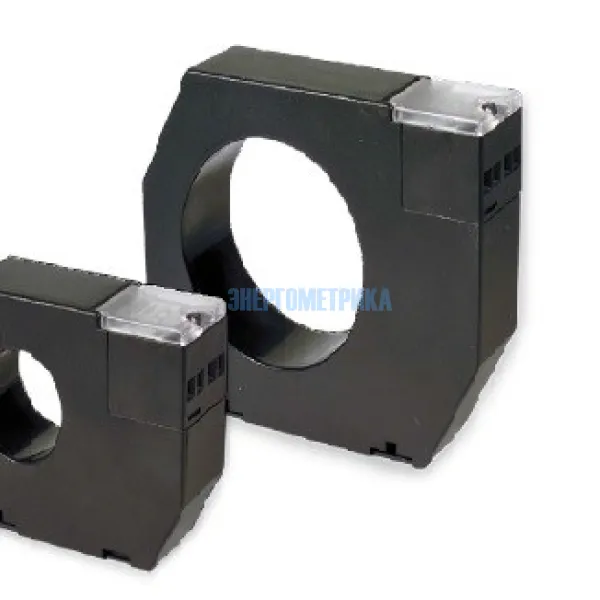

TI-420 - Трансформаторы тока с выходом 4...20мА
TI-420 - Трансформаторы тока с выходом 4...20мА
Трансформаторы тока с выходом 4...20мА серии TI-420 применяется в линиях электроснабжения, для того чтобы преобразовать первичный ток в диапазоне от 2,5 до 1500А во вторичный ток 4...20 мА.
Основные характеристики трансформаторов тока TI-420:
- Требуется внешний источник питания 10...28 В постоянного тока
- Первичный ток: от 2,5 до 1500А переменного тока, в зависимости от типа
- Вторичный ток: 4...20 мА
- Внутренний диаметр: от 35 до 105 мм, в зависимости от типа
- Шинные размеры: от 35 до 105 мм, в зависимости от типа
Техническая документация
Параметры

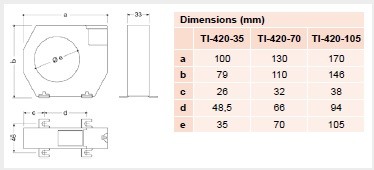

| TI-420 - Трансформаторы тока с выходом 4...20мА | |||
| Тип | TI-420 35 | TI-420 70 | TI-420 105 |
| Внутренний диаметр, мм | 35 | 70 | 105 |
| Высота, мм | 79 | 110 | 146 |
| Ширина, мм | 100 | 130 | 170 |
| Глубина, мм | 33 | 33 | 33 |
| Первичный ток | Код для заказа | ||
| 2,5 | M70811 | ||
| 5 | M70812 | ||
| 10 | M70813 | ||
| 20 | M70814 | ||
| 50 | M70815 | ||
| 100 | M70816 | M70821 | |
| 250 | M70817 | M70822 | M70831 |
| 500 | M70823 | M70832 | |
| 750 | M70824 | M70833 | |
| 1000 | M70834 | ||
| 1500 | M70835 | ||
