TTC-KR35 - Трехфазный пояс Роговского с интегратором (выход 5A)
TTC-KR35 - Трехфазный пояс Роговского с интегратором (выход 5A)

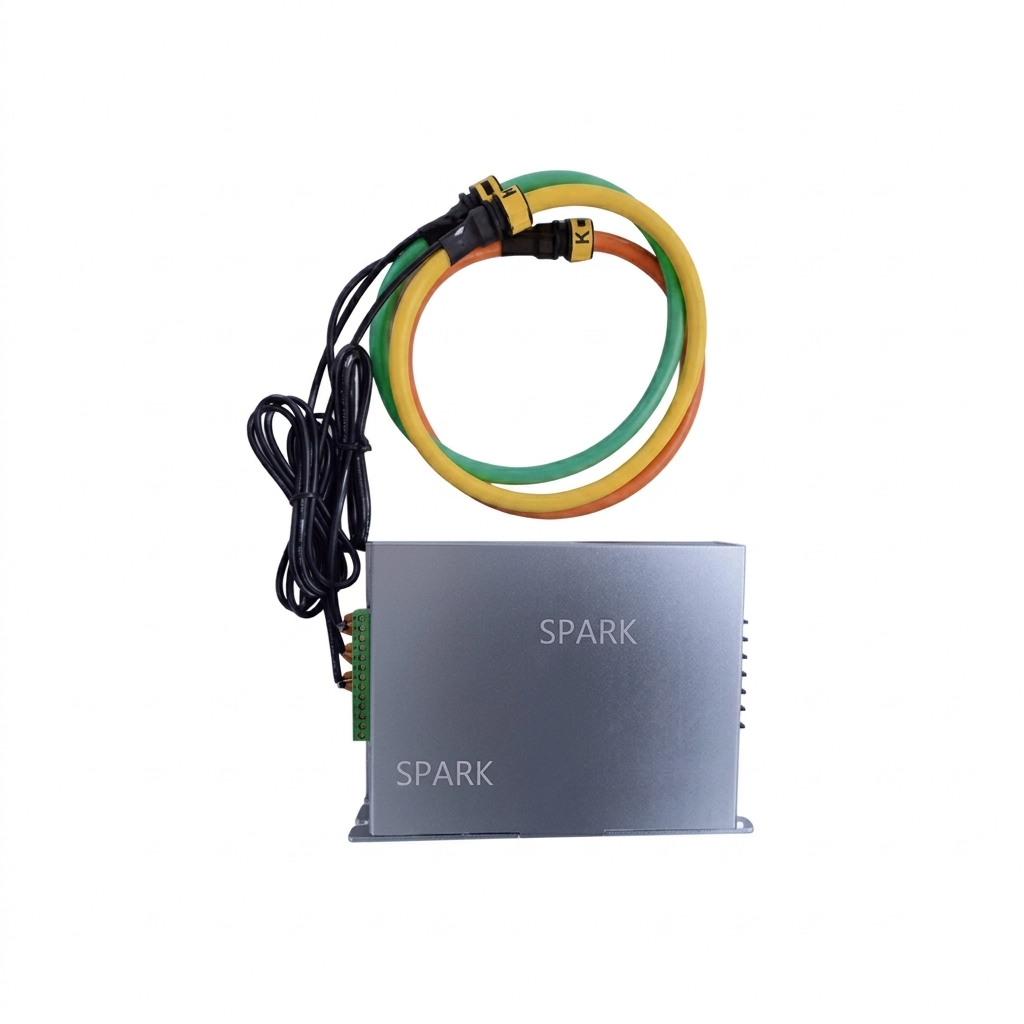

Трехфазный пояс Роговского с интегратором TTC-KR35 с выходом 5А - электрический прибор, предназначенный для измерения переменного тока. Кольца Роговского применяются в измерительной технике в качестве трансформаторов тока.
Данное оборудование может быть изготовлено по техническому заданию заказчика, то есть с любыми характеристиками.
Для того, чтобы сформировать заявку на требуемую модель кольца Роговского необходимо указать:
- Первичный ток (100 А...100 кА);
- Количество фаз;
- Выходной сигнал (0...100мВ AC - без интегратора, 0...5/10 В DC , 333 mV AC/ 1A AC/ 1V AC/ 4-20 мA DC, 5 A AC - с интегратором).
TTC-KR35 применяется в энергетических системах, в промешленных системах управления, приложения с батарейным питанием.
Гибкий неметаллический корпус делает катушки Роговского TTC-KR35 удобными и простыми в применении. Прибор легко монтируется на уже работающие, а также новые системы контроля электроэнергии.
Особенности:
- простота в эксплуатации;
- монтаж на новые и уже существующие учетные системы;
- быстрое срабатывание, проведение замеров токовых параметров в режиме online;
- конструкция не содержит ферромагнитных материалов, что исключает появление эффекта гистерезиса, обрыва фазы либо магнитного насыщения.
Техническая документация
Параметры
| Технические характеристики трехфазного пояса Роговского TTC-KR35 с интегратором ( выход 5A) | |
| Диапазон тока (переменный ток) | 10-100 КА |
| Диапазон измерений | 5% - 120% |
| Частота питания | 45-65 Гц |
| Выход | 5А |
| Нагрузка | <0,1 |
| Напряжение питания | ±8 - ±12 В постоянного тока/≥50 Вт |
| Потребляемая мощность | меньше 300 |
| Смещенный дрейф | @ -25~+70°С ≤±1мВ |
| Точность | ≤1% |
| Линейность | ≤1 %FS |
| Время отклика | ≤20 мс |
| Гальваническая развязка | переменного тока, 1 мин. |
| Сопротивление изоляции | 500 В постоянного тока 1000 МОм |
| Рабочая температура | от -25 до +50 °C |
| Температура хранения | от -40 до +70 °C |
Вам может быть интересно

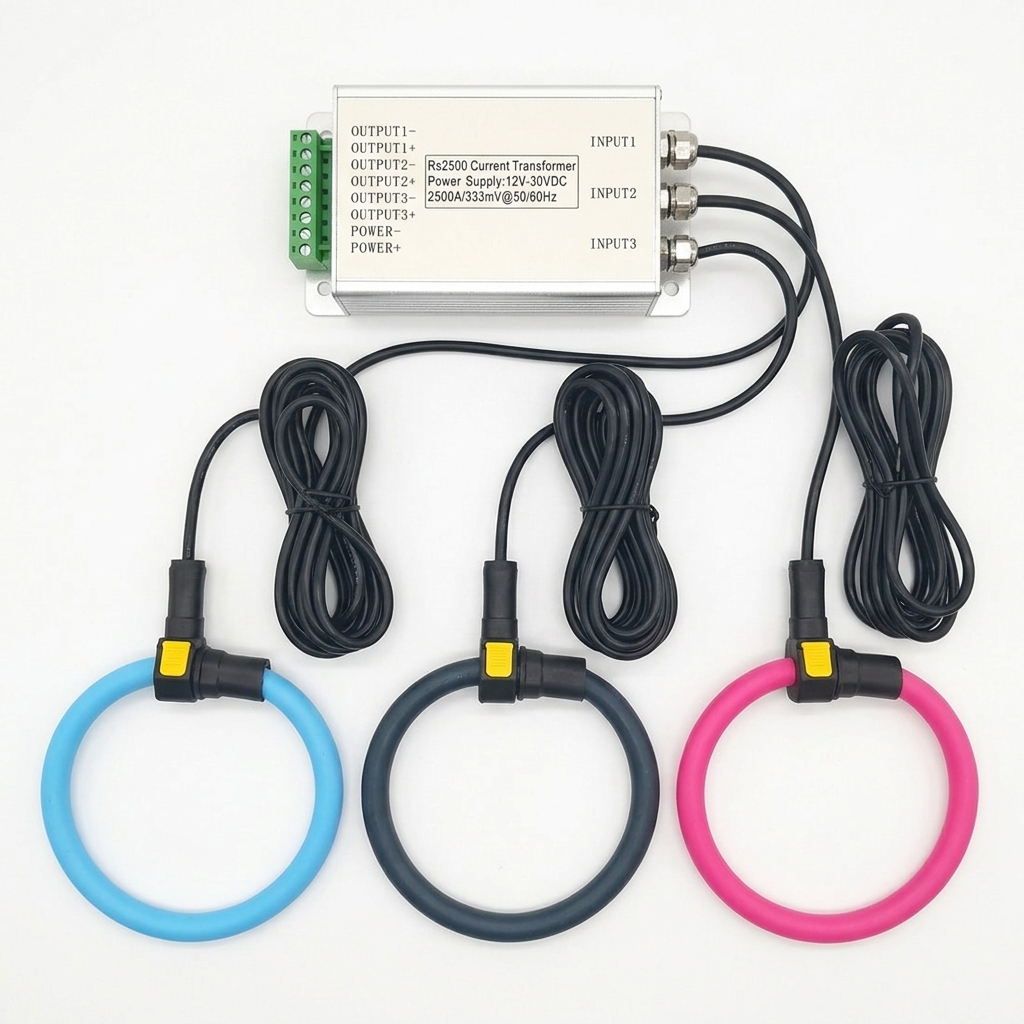

Трехфазный пояс Роговского с интегратором TTC-KR31 с выходом 333мВ AС - электрический прибор, предназначенный для измерения переменного тока. Кольца Роговского применяются в измерительной технике в качестве трансформаторов тока.
