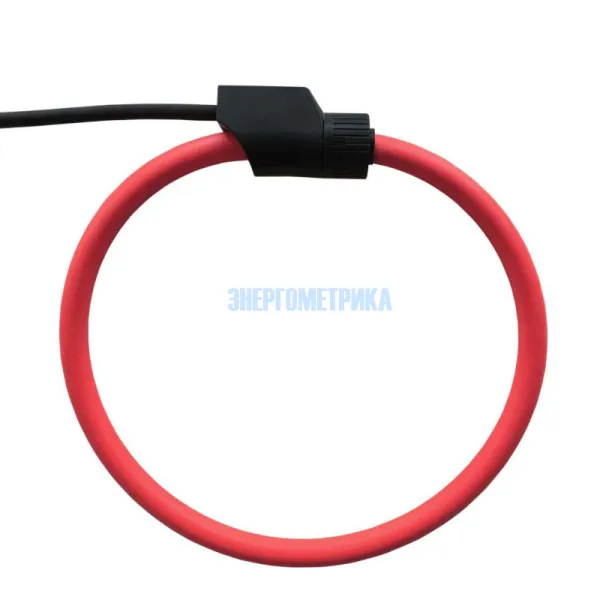

TTC-KR-1 - Пояс Роговского
TTC-KR-1 - Пояс Роговского
Пояс Роговского TTC-KR-1 - электрический прибор, предназначенный для измерения переменного тока. Кольца Роговского применяются в измерительной технике в качестве трансформаторов тока.
Благодаря гибкому неметаллическому корпусу катушки Роговского серии TTC-KR-1 просты и удобны в использовании и монтаже на новые и уже существующие системы учета электроэнергии.
Изготавливается под заказ с требуемой длиной катушки и отходящим кабелем.
Для того, чтобы сформировать заявку на требуемую модель кольца Роговского необходимо указать:
- Первичный ток (100 А...100 кА);
- Количество фаз;

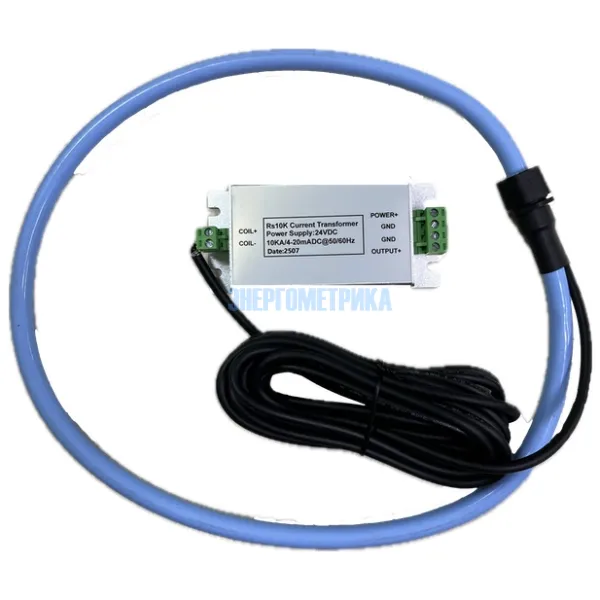

- Выходной сигнал (0...100мВ AC - без интегратора, 0...5/10 В DC , 333 mV AC/ 1A AC/ 1V AC/ 4-20 мA DC, 5 A AC - с интегратором).
Особенности:
- Способен работать с первичными проводниками различных размеров;
- Высокая чувствительность, точность, линейность;
- Подходит для суровых условий эксплуатации (температура, влажность, электромагнитные помехи);
- Диапазон тока: от 10 A до 100 кА (изготавливается на требуемый диапазон тока);
- Точность: < 1%;
- Фазовый сдвиг: < 1о при 50 Гц (обычно < 0,5о);
- Линейность: ±1% от 10% до 100% от номинальной первичной;
- Влияние внешнего поля: максимум ±1,5%;
- Рабочее напряжение катушки: 1000 VRMS или 1000 В постоянного тока;
- Устойчивость катушки к диэлектрическим перенапряжениям: 5 кВ в течение 1 минуты;
- Рабочая температура: от -25°C до +75°C;
- Экранированный кабель или другой в соответствии с заказом.
Техническая документация
Параметры
| Технические характеристики TTC-KR-1 - Пояс Роговского | |
| Выход | 125 мВ...333 мВ/1000 А (без интегратора) 0-5 В AC (с интегратором) |
| Источник питания | +9В/+12В (модель с интегратором) |
| Длина катушки | 200 мм - 2000 мм |
| Размер окна | 60 мм - 630 мм |
| Материал изоляции кольца | негорючий |
| Вывод провода | Экранированный кабель 1,0 м |
| Напряжение изоляции | 3500 В |
| Рабочая температура | -25oC ...+70oC |
| Частота | 50 Гц |
| Точность | ±1% |
