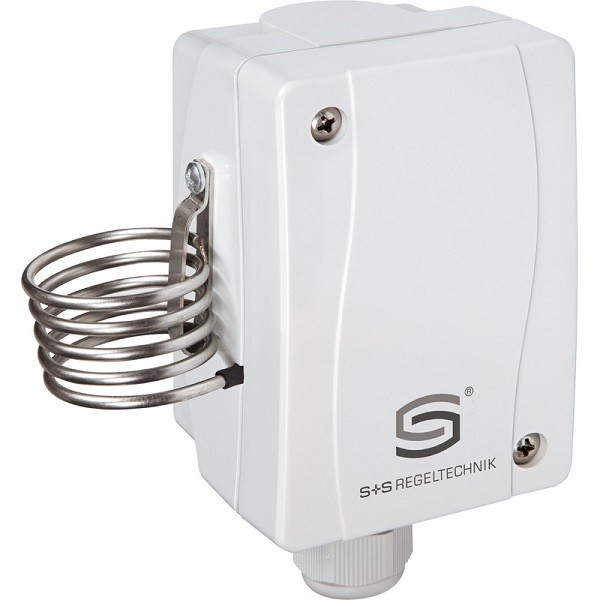

TR-060 - Регулятор температуры механический
Механический терморегулятор TR-060 дает возможность контролировать и соответствующим образом регулировать температуру воздуха в помещениях, где возможно содержание конденсата в воздухе, с повышенной влажностью, а также на открытых территориях, подверженным значительным температурным перепадам.
Механический регулятор температуры TR-060 предназначен для использования в охлаждающих и тепловых установках, системах отопления, кондиционирования, производственных холодильных станциях, фермах для выращивания животных и птицы, в садовых и парниковых комплексах и других промышленных помещениях.
Для работы регулятора нет необходимости в подключении внешнего напряжения.
Рабочий диапазон температур капиллярного датчика, выполненного из качественной нержавеющей стали в виде спирали, составляет 0…+60 °С, максимально разрешенная температура нагревания датчика + 75 °С.
Принцип работы одноступенчатого терморегулятора TR-060 серии THERMASREG® с релейным выходом заключается в размыкании/замыкании пылезащищенного одно- или двухполюсного беспотенциального переключателя при достижении температуры воздуха установленного на шкале прибора значения.
Доступные конфигурации
| Модель | Артикул | ||
|---|---|---|---|
| THERMASREG® TR-060 | 1102-1050-1100-300 | ||
| THERMASREG® TR-060 U | 1102-1050-2100-300 |
Подробнее технические характеристики Вы можете скачать в разделе ТЕХНИЧЕСКАЯ ДОКУМЕНТАЦИЯ.
| Технические характеристики регулятора температуры TR-060 | ||||
| Коммутационная способность: | 24…250 B переменного тока + 10 %, 16 A, cos φ = 1,0 (контактная нагрузка) 24…250 B переменного тока + 10 %, 1,5 A, cos φ = 0,6 при 24 B переменного тока мин. 150 мА |
|||
| Диапазон температур: | 0…+40 °C | |||
| Контакт: | защищенный от пыли блок переключателей в качестве одно- или двухполюсного беспотенциального переключателя (переключающий) | |||
| Корпус: | пластик, полиамид, 30 % усиление стеклянными шариками, с быстрозаворачиваемыми винтами, цвет чистый белый аналогичен RAL 9010 | |||
| Размеры корпуса: | 108 x 70 x 73,5 мм (Thor II) | |||
| Присоединение кабеля: | M20 x 1,5 с разгрузкой натяжения | |||
| Температура корпуса: | –35...+65 °C | |||
| Капилляр: | высококачественная сталь, 1.4303, V2A | |||
| Допустимое отклонение: | Tмин ± 3 K; Tмакс ± 3 K; при 20 °C ± 1 K | |||
| Электрическое подключение: | 0,14-2,5 мм2, по винтовым зажимам | |||
| Степень защиты: | IP65 (согласно EN 60 529) | |||
| ПРИНЦИП РАБОТЫ: | Нагрев: установленное (на шкале) заданное значение соответствует порогу отключения обогрева. Порог включения расположен ниже на величину зоны нечувствительности. Контакт 2-3 размыкается при увеличении температуры до установленного значения. Охлаждение: установленное (на шкале) заданное значение соответствует порогу включения охлаждения. Порог отключения расположен ниже на величину зоны нечувствительности. Контакт 1-2 замыкается при увеличении температуры до установленного значения |
|||
- TR-060_datasheet_2023_RU.pdf 176.3 КB
- TR-060_maual_2023_RU.pdf 433.4 КB
