TM54 - Датчик температуры погружной ввинчиваемый, с гильзой из высококачественной стали, калибруемый, с активным выходом

Артикул: TM54

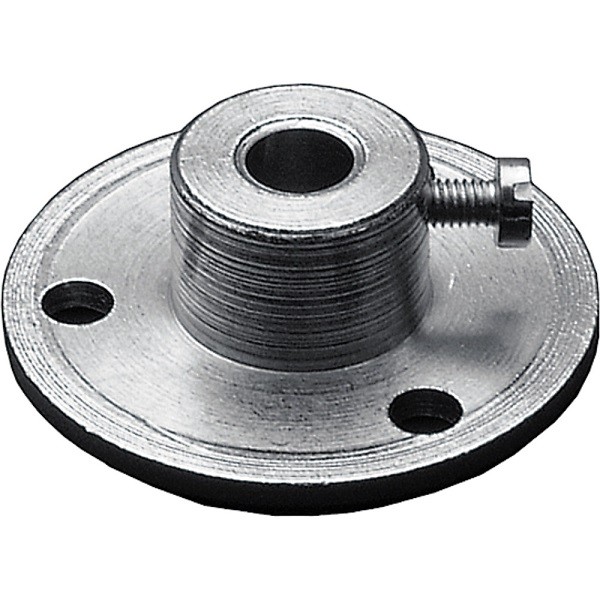

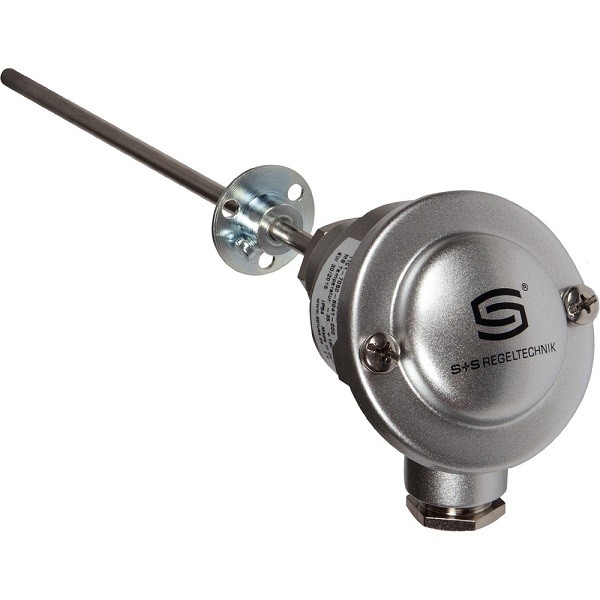

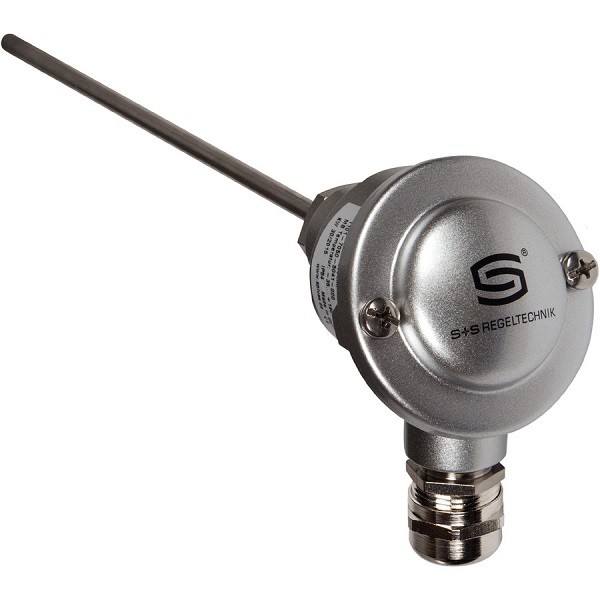

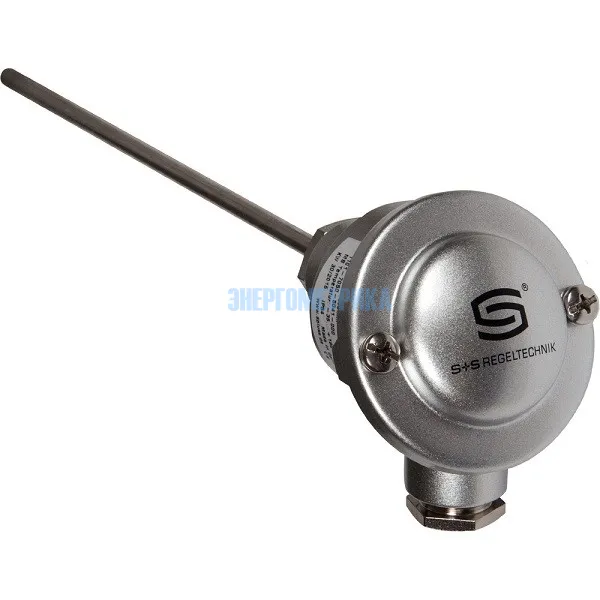

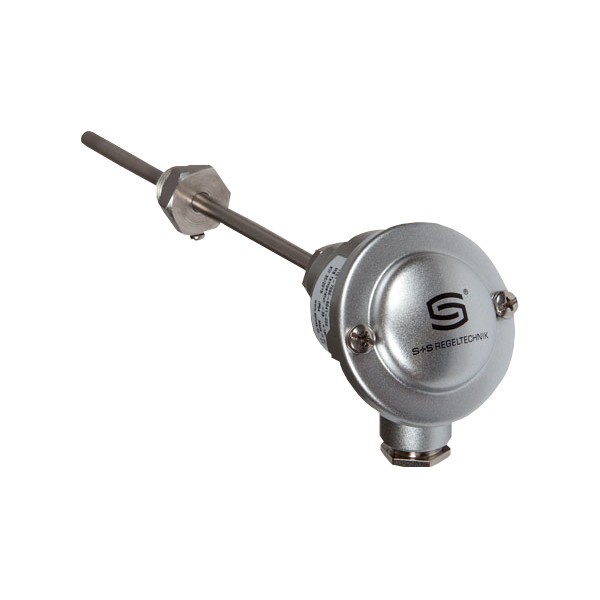

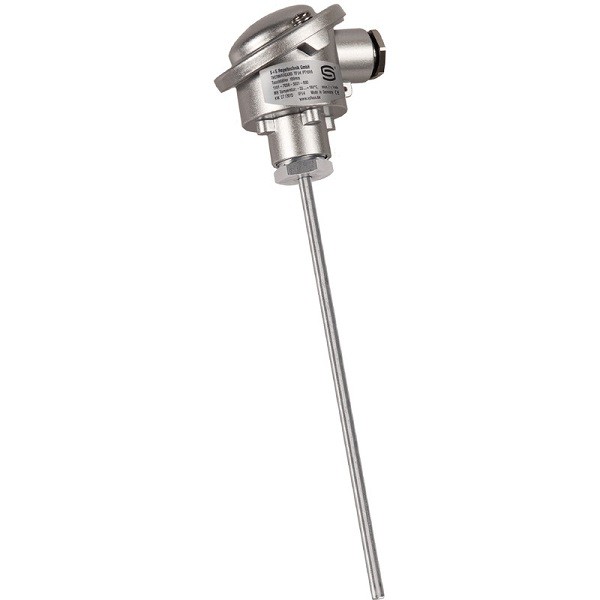

TM-54 - погружной ввинчиваемый, калибруемый датчик температуры THERMASGARD® с переключением между восьмью диапазонами измерения, с присоединительной головкой из алюминия, постоянным выходом для жесткого крепления, с отдельной погружной гильзой из высококачественной стали.

Погружной датчик TM54 служит для измерения температуры в жидких и газообразных средах. Используется в трубопроводах, отопительных системах, коллекторах, теплоцентралях, системах горячего и холодного водоснабжения, системах циркуляции масла и смазочных веществ, машиностроении, приборостроении, а также в промышленности в целом.

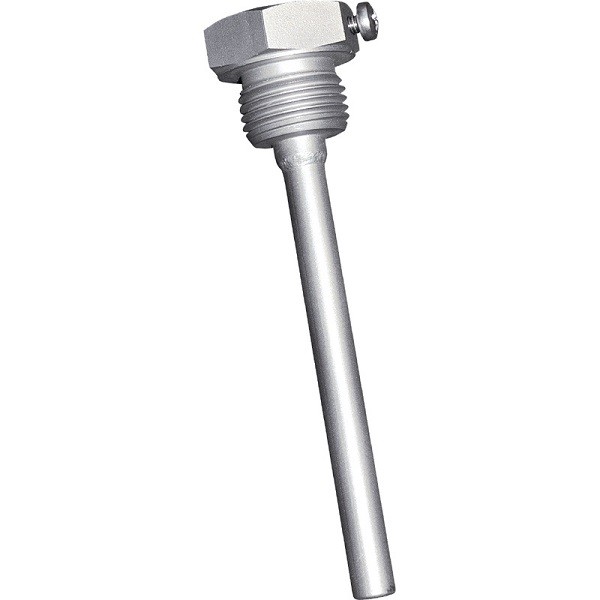

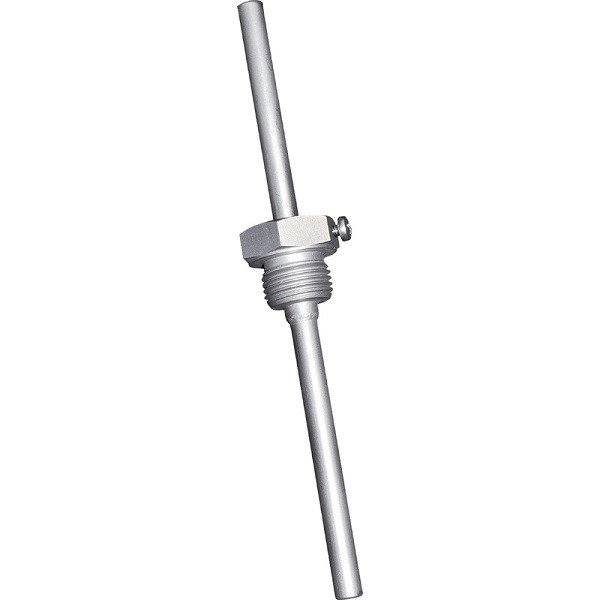

Для неагрессивных сред используются погружные гильзы TH-MS из никелированной латуни. Для агрессивных сред следует использовать погружные гильзы TH-VA из высококачественной стали.

Погружной датчик температуры воды TM54 отрегулирован на заводе. Возможна юстировка либо точная настройка при эксплуатации (настраиваются диапазон и положение нуля).

Данная модель позволяет настраивать диапазоны измерения с помощью перемычек.

Доступные конфигурации

Модель				Артикул
THERMASGARD® TM54-U 50mm				1101-7151-0019-910
THERMASGARD® TM54-U 100mm				1101-7151-0029-910
THERMASGARD® TM54-U 150mm				1101-7151-0039-910
THERMASGARD® TM54-U 200mm				1101-7151-0049-910
THERMASGARD® TM54-U 250mm				1101-7151-0059-910
THERMASGARD® TM54-U 300mm				1101-7151-0069-910
THERMASGARD® TM54-U 350mm				1101-7151-0079-910
THERMASGARD® TM54-U 400mm				1101-7151-0089-910
THERMASGARD® TM54-I 50mm				1101-7152-0019-910
THERMASGARD® TM54-I 100mm				1101-7152-0029-910
THERMASGARD® TM54-I 150mm				1101-7152-0039-910
THERMASGARD® TM54-I 200mm				1101-7152-0049-910
THERMASGARD® TM54-I 250mm				1101-7152-0059-910
THERMASGARD® TM54-I 300mm				1101-7152-0069-910
THERMASGARD® TM54-I 350mm				1101-7152-0079-910
THERMASGARD® TM54-I 400mm				1101-7152-0089-910
THERMASGARD® TM54-U 50mm KV				1101-7171-0019-910
THERMASGARD® TM54-U 100mm KV				1101-7171-0029-910
THERMASGARD® TM54-U 150mm KV				1101-7171-0039-910
THERMASGARD® TM54-U 200mm KV				1101-7171-0049-910
THERMASGARD® TM54-U 250mm KV				1101-7171-0059-910
THERMASGARD® TM54-U 300mm KV				1101-7171-0069-910
THERMASGARD® TM54-U 350mm KV				1101-7171-0079-910
THERMASGARD® TM54-U 400mm KV				1101-7171-0089-910
THERMASGARD® TM54-I 50mm KV				1101-7172-0019-910
THERMASGARD® TM54-I 100mm KV				1101-7172-0029-910
THERMASGARD® TM54-I 150mm KV				1101-7172-0039-910
THERMASGARD® TM54-I 200mm KV				1101-7172-0049-910
THERMASGARD® TM54-I 250mm KV				1101-7172-0059-910
THERMASGARD® TM54-I 300mm KV				1101-7172-0069-910
THERMASGARD® TM54-I 350mm KV				1101-7172-0079-910
THERMASGARD® TM54-I 400mm KV				1101-7172-0089-910
THERMASGARD® TM54-U 50mm Q				2001-4111-1100-011
THERMASGARD® TM54-U 100mm Q				2001-4111-1100-021
THERMASGARD® TM54-U 150mm Q				2001-4111-1100-031
THERMASGARD® TM54-U 200mm Q				2001-4111-1100-041
THERMASGARD® TM54-U 250mm Q				2001-4111-1100-051
THERMASGARD® TM54-U 300mm Q				2001-4111-1100-061
THERMASGARD® TM54-U 350mm Q				2001-4111-1100-071
THERMASGARD® TM54-U 400mm Q				2001-4111-1100-081
THERMASGARD® TM54-I 50mm Q				2001-4111-2100-011
THERMASGARD® TM54-I 100mm Q				2001-4111-2100-021
THERMASGARD® TM54-I 150mm Q				2001-4111-2100-031
THERMASGARD® TM54-I 200mm Q				2001-4111-2100-041
THERMASGARD® TM54-I 250mm Q				2001-4111-2100-051
THERMASGARD® TM54-I 300mm Q				2001-4111-2100-061
THERMASGARD® TM54-I 350mm Q				2001-4111-2100-071
THERMASGARD® TM54-I 400mm Q				2001-4111-2100-081

Распечатать

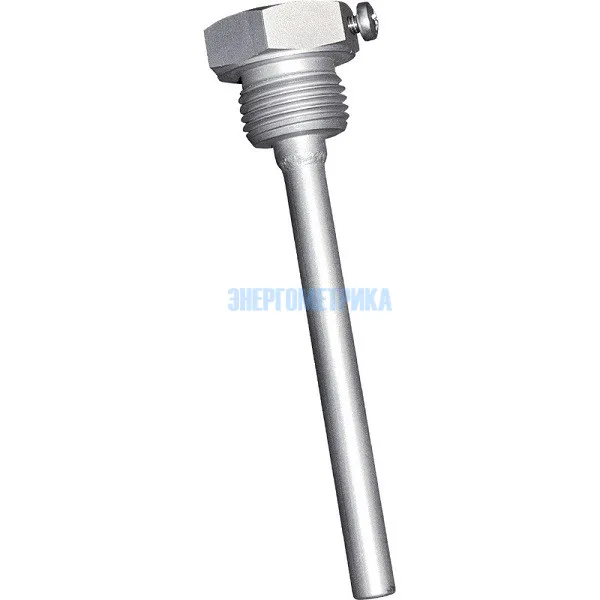

Погружные гильзы TH-VA Вы можете заказать отдельно в разделе ПРИНАДЛЕЖНОСТИ.

Подробнее технические характеристики Вы можете скачать в разделе ТЕХНИЧЕСКАЯ ДОКУМЕНТАЦИЯ.

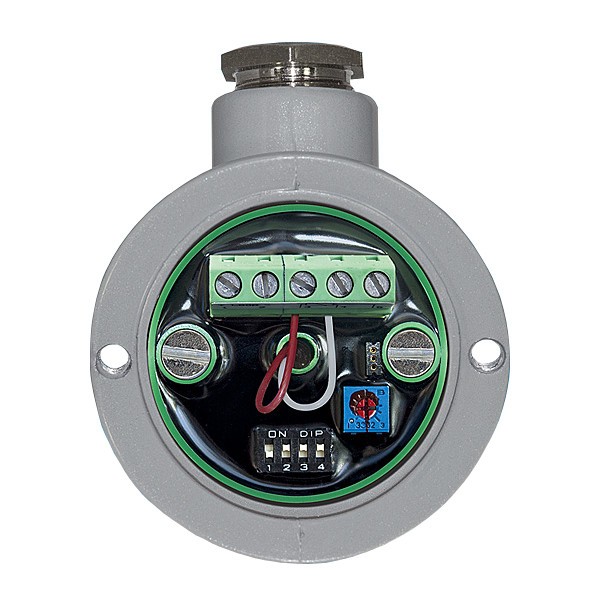

TM54 - переключатели
Диапазоны измерения (настраиваемые)	DIP1	DIP2	DIP3
-20°C...+150°C	ON	ON	ON
-50°C...+50°C	OFF	ON	ON
-20°C...+80°C	ON	OFF	ON
-30°C...+60°C	OFF	OFF	ON
0°C...+40°C	ON	ON	OFF
0°C...+50°C	OFF	ON	OFF
0°C...+100°C	ON	OFF	OFF
0°C...+150°C	OFF	OFF	OFF

Технические характеристики погружного ввинчиваемого датчика температуры TM54

Напряжение питания:

U 0-10В выход: 24 В перем.⁄пост. тока ± 10%
I выход 4...20 мА: 15-35 В пост. тока

Потребляемая мощность:

0-10 В <0,2 ВA ⁄ 24 В перем.⁄пост. тока;
4...20 мА <0,55 ВA ⁄ 24 В пост. тока

Чувствительный элемент:

Pt1000, DIN EN 60751, класс Б

Диапазон измерения:

переключение между 8 диапазонами измерения

Выход:

0-10 В или 4...20 мА

Температура окружающей среды:

-30...+70 °C (измерительный преобразователь)

Тип подключения:

по двух- или трехпроводной схеме

Защитная трубка:

высококачественная сталь, 1.4571, V4A, Ø6 мм, установочная длина (L) = 50 - 400 мм

Электрическое подключение:

0,14-1,5 мм², по винтовым зажимам

Подключение кабеля:

резьбовое соединение из металла (М 20 х 1,5); опционально с кабельным вводом, латунь, никелированная (M 20 x 1,5; с разгрузкой от натяжения, сменная, внутренний диаметр 6 - 12 мм) или разъем M12 согласно DIN EN 61076-2-101 (по запросу)

Присоединительная головка:

Б -образной формы, алюминий, цвет – белый алюминий аналогичен RAL 9006, М20x1,5

Допустимая относительная влажность воздуха:

< 95% отн. вл.

Степень защиты:

IP 54 (согласно EN 60 529) стандарт
IP 65 (согласно EN 60 529) опционально
