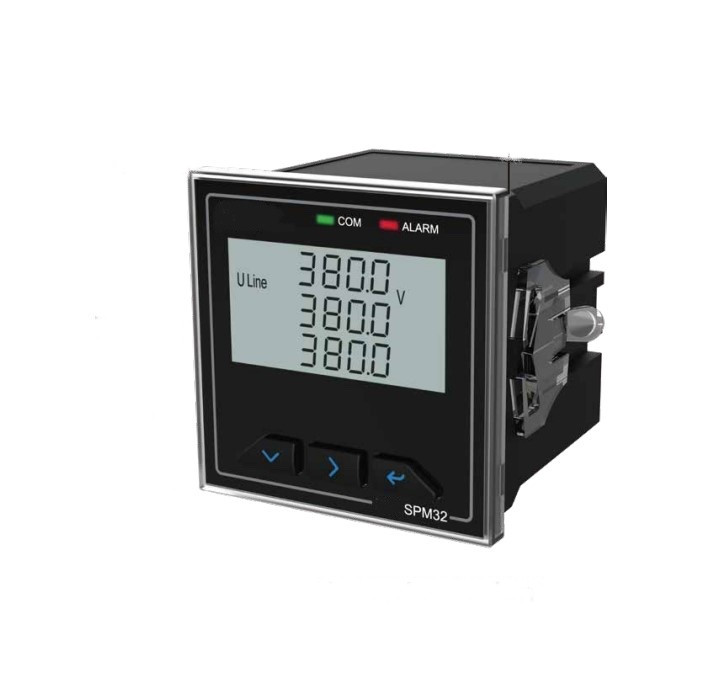

SPM32 - Многофункциональный измеритель мощности
SPM32 - Многофункциональный измеритель мощности
Многофункциональный измеритель мощности - SPM32 это компактный прибор для контроля систем распределения до 650 кВ позволяющий точно измерить среднеквадратичное значения параметров. С функцией сигнализации уставки он может подключаться к системе SCADA, приложению EMS.
Жидкокристаллический дисплей SPM32 дает возможность контролировать 3 фазы и нейтраль. На дисплее с мощной подсветкой выводятся удобочитаемые показания.
SPM32 обладает высокой точностью измерений, опционально использует два входа состояния и два релейных выхода.
С прибором применяются разъемные трансформаторы тока.
Благодаря подключению прибора SPM32 к серверу системы контроля энергопотребления PMAC3624 можно просто и не дорого создать систему технического учета электроэнергии.
Дополнив измерительный прибор токовыми клещами с выходным сигналом 5А TTC-CCT, измеритель можно использовать в качестве переносного прибора.
Многофункциональный измеритель серии SPM32 включает в себя анализ 31 гармоники плюс измерение полного гармонического искажения (THD)
Передняя панель измерительного прибора имеет класс защиты IP52, а корпус IP20.
Кроме этого, для связи SPM32 имеет порт RS485 для передачи данных по протоколу Modbus-RTU.
Особенности
- Установка на панель или DIN-рейку
- Поддержка систем распределения до 650 кВ (регулируемый СТ)
- Точное измерение среднеквадратичных значений параметров
- Уставка сигнализации для недо/перегрузки
- Анализ 31 гармоники, общий коэффициент гармоник (THD)
- Текущее и максимальное потребление тока и мощности
- 2 входа состояния (опционально)
- 2 релейных выхода(опционально)
- Высокая точность, класс 0,5s для кВт/ч
- Компактный размер: 72х72 мм
- Один порт RS485, поддержка протокола MODBUS-RTU
- Поддержка подключения к интеллектуальному шлюзу xGate6
Основные функции
SPM32 измеряет и отображает параметры в режиме реального времени:
- Напряжение — Напряжение—Ua, Ub, Uc, Uab, Ubc, Uca, фазовый угол;
- Ток —Ia, Ib, Ic, I0, фазовый угол;
- Активная мощность — Pa, Pb, Pc, ΣP
- Реактивная мощность — Qa, Qb, Qc, ΣQ
- Полная мощность — Sa, Sb,Sc, ΣS
- Коэффициент мощности — PFa, PFb, PFc, ΣPF
- Частота — F
- Активная энергия — общее значение кВт/ч (импорт/экспорт)
- Реактивная энергия — общее значение квар/ч (импорт/экспорт)
- Полная энергия — общее значение кВА/ч
- Текущее и максимальное потребление I, P
- 31 гармоника, THD, THDu, THDi,
- Уставки сигнализации — перенапряжение, пониженное напряжение, перегрузка по току, пониженный ток, слишком высока и слишком низкая частота, перегрузка, превышение потребление, потеря фазы, отключенный вход состояния;
- *Гармоника — THDi, THDu, 2~63-я гармоника;
- *Кажущаяся энергия —кВАх;
- *Коэффициент дисбаланса — Iunbal , Uunbal;
- *Включение питания устройства в течение часа—DOH;
- *Время включения/выключения нагрузки—LOH, LRH;
Примечание: Данные, помеченные *, могут считываться только по RS485
*Сопротивление нагрузки
Дополнительно
- 2 входа состояния (мокрый контакт), 2 релейных выхода для SPM32 (на панель);
- 4 входа состояния (мокрый контакт) для SPM32-DR (на DIN-рейку);
- 2 импульсных выхода.
Техническая документация
Параметры
| Технические характеристики | |
| Режим подключения | 3-фазный 3-проводной, 3-фазный 4-проводной |
| Измерение | Среднеквадратичные значения, время обновления: 1 сек |
| Вход | Номинальный ток: 5 или 1 A Номинальное напряжение: 57 ~ 300 В (Фаза-N), 35 ~ 65 Гц |
| Вход состояния (опционально) | Номинальное напряжение: 220В, двухканальный активный вход. Ниже 60 В: открыт, выше 178 В: закрыт. Максимальное значение: 300 В |
| Релейный выход (опционально) | Номинальная нагрузочная способность контакта: 250 В перем. тока/5 A или 30 В пост. тока/5 А |
| Источник питания | 85~265 В перем. или 100~300 В пост. Тока |
| Выдерживаемое напряжение | 2 кВ перем. тока/мин |
| Потеря мощности | <4ВА |
| Изоляционное сопротивление | ≥ 100 МОм |
| Импульсное напряжение | 6 кВ |
| Связь | Последовательный порт RS485, поддержка Modbus-RTU Скорость передачи данных: 4800, 9600, 19200 бит/с Адрес: 1~247 |

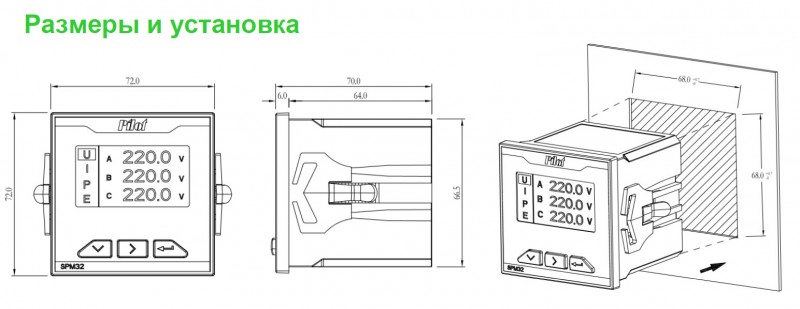

| Размеры |
Панель: 72х72х60 мм (ДхШхВ) DIN-рейка: 72х72х77,2 мм (ДхШхВ) |
| Класс защиты IP | IP52 (передняя панель) и IP20 (корпус) |
| Окружающая среда | Рабочая температура: -10℃～+55℃ Предельная рабочая температура: -25℃～+55℃ Температура хранения: -40℃～+70℃ Влажность: 5～95%, без конденсации |
| Стандарты (ЭМС) | Тест на устойчивость к электростатическим разрядам IEC 61000-4-2, уровень 4 Тест на устойчивость к излучению IEC 61000-4-3, уровень 4 Испытание на помехоустойчивость к быстрым электрическим переходным процессам или всплескам IEC 61000-4-4, уровень 4 Тест на устойчивость к броскам тока (1, 2/50 мкс～8/20 мкс) IEC 61000-4-5, уровень 4 Невосприимчивость к кондуктивным помехам, вызываемым РЧ полями IEC61000-4-6, уровень 3 |
| Параметр | Точность | Диапазон измерения |
| Напряжение | 0,2 % | 10 ~ 500 В (вторичная сторона СТ) |
| Ток | 0,2 % | 5 или 1 A (5~120% от номинального) (вторичная сторона СТ) |
| Коэффициент мощности | 0,5% | -1,000~1,000 |
| Активная мощность | 0,5% | По фазе: 0 ~ ± 26 МВт Всего: 0 ~ ± 78 МВт |
| Реактивная мощность | 1,0% | По фазе: 0 ~ ± 26 Мвар/ВА Всего: 0 ~ ± 78 Мвар/ВА |
| Полная мощность | 1,0% | |
| Активная энергия | 0,5% | 0 ~ 99 999 999,9 кВт/ч |
| Реактивная энергия | 2,0% | 0 ~ 99 999 999,9 кВт/ч |
| Полная энергия | 2,0% | 0 ~ 99 999 999,9 кВт/ч |
| Разбаланс трехфазного тока | 1,0% | 0%~100% |
| Гармоники | класс В | 0%~100% |
