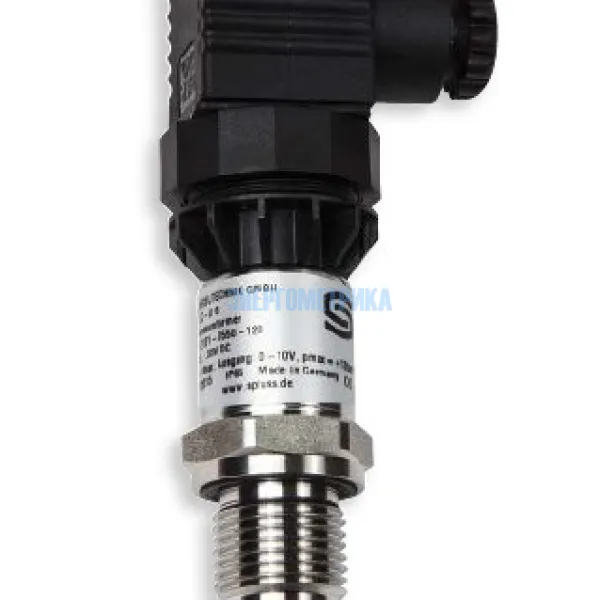

SHD-SD - Измерительный преобразователь давления
Артикул: SHD-SD
Измерительные преобразователи давления SHD-SD применяется для измерения давления в жидких и газообразных средах. Датчик давления SHD-SD преобразует измеренное значение давления в аналоговый выходной сигнал 0...10 В или 4...20 мА.
Монтаж преобразователя SHD-SD через резьбу G ½ дюйма.
Датчик SHD-SD применяется в разных сферах: в пневматике, гидравлике, управлении производственными процессами, в машиностроении и производстве различного оборудования (для статических и динамических измерений) и др.
Измерительный преобразователь SHD-SD непригоден для аммиака и фреонов.
| SHD-SD - Измерительный преобразователь давления | |||||||||||||||||||||||||||||||||||||
|
Тип / группа товаров 1 |

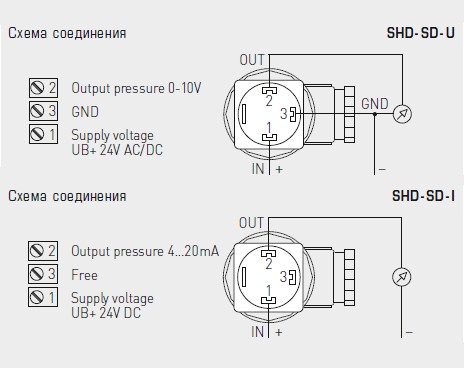

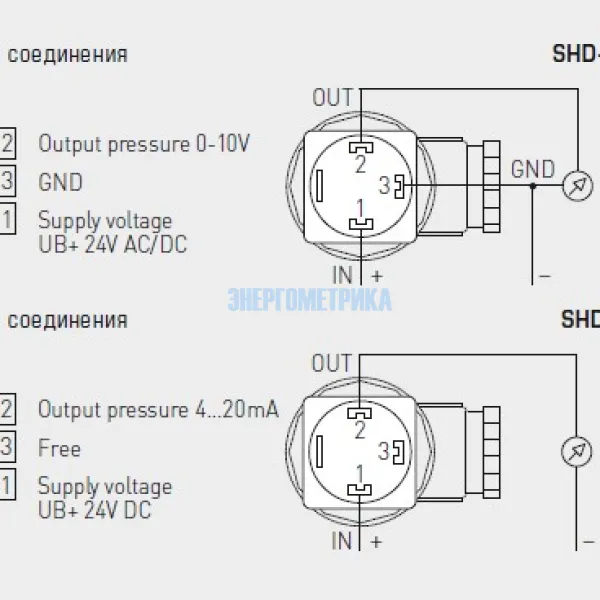

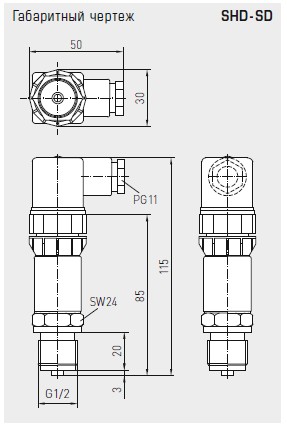

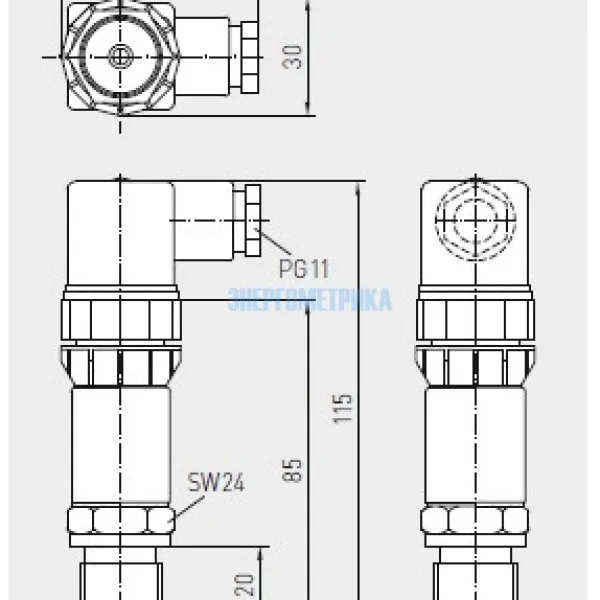

Диапазон измерения | Выход | |||||||||||||||||||||||||||||||||||
| SHD-SD-U | |||||||||||||||||||||||||||||||||||||
| SHD-SD-U 6 | 0…6 бар | 0-10 B | |||||||||||||||||||||||||||||||||||
| SHD-SD-U 10 | 0…10 бар | 0-10 B | |||||||||||||||||||||||||||||||||||
| SHD-SD-U 16 | 0…16 бар | 0-10 B | |||||||||||||||||||||||||||||||||||
| SHD-SD-I | |||||||||||||||||||||||||||||||||||||
| SHD-SD-I 6 | 0…6 бар | 4...20 мА | |||||||||||||||||||||||||||||||||||
| SHD-SD-I 10 | 0…10 бар | 4...20 мА | |||||||||||||||||||||||||||||||||||
| SHD-SD-I 16 | 0…16 бар | 4...20 мА | |||||||||||||||||||||||||||||||||||
| Технические характеристики измерительного преобразователя давления SHD-SD | |
| Напряжение питания | 24 В перем. ⁄ пост. тока при выходном сигнале 0–10 B 7–33 В пост. тока при выходном сигнале 4 ... 20 мА |
| Выходной сигнал | 0–10 В, 3 провода, (нагрузка > 10 кОм) или 4 ... 20 мА, 2 провода, (нагрузка < (UB (В) -7 В) ⁄ 0,02 A; RL зависит от нагрузки |
| Эл. подключение | штекер по DIN EN 175301-803-A |
| Подвод давления | G ½ дюйма с уплотнением сзади и манометром с профильным уплотнением FPM спец. на выбор G ¼ дюйма DIN 3852 |
| Тип давления | относительное |
| Принцип измерения | керамическая измерительная ячейка |
| Температура среды | −15 ... +125 °C |
| Монтаж | непосредственно на напорной магистрали |
| Корпус | высококачественная сталь V2A (1.4305) |
| Присоединительная головка | пластик, прибл 98 x 50 x 34 мм |
| Детали, соприкасающиеся со средой |
подвод давления из высококачественной стали V2A (1.4305); чувствительный элемент из керамики Al203 (96 %); уплотнения из FPM (Viton) |
| Время срабатывания | < 2 мс (тип. 1 мс) |
| Изменение нагрузки | < 100 Гц |
| Характеристика | ±0,3 % |
| Перегрузка ⁄ разрушающее давление | < 4 бар : 3 x FS > 4 бар : 2,5 x FS |
| Класс защиты | III (согласно EN 60 730) |
| Степень защиты | IP 65 (согласно EN 60 529) |
| Нормы | соответствие CE-нормам, электромагнитная совместимость согласно EN 61326, директива 2014 ⁄ 30 ⁄ EU «Электромагнитная совместимость» |
| Опционально | дисплейный модуль, дополнительная высота: ок. 73 мм, для индикации давлений |
| ПРИНАДЛЕЖНОСТИ | включая розетку по DIN EN 175301-803-A |
