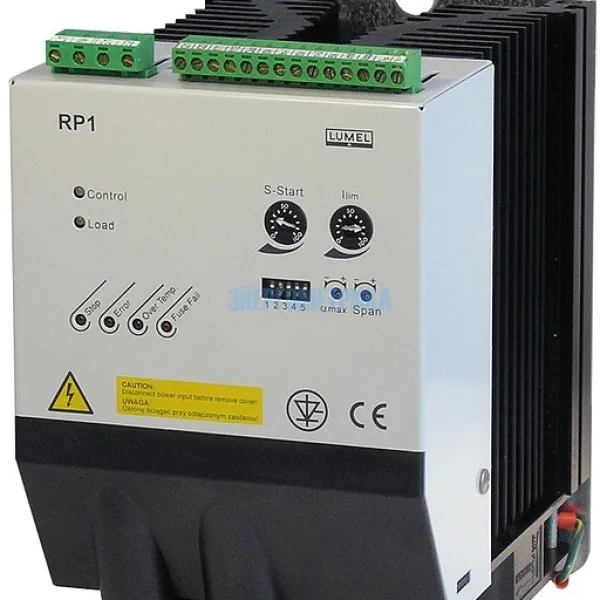

RP1 - Регулятор мощности однофазный
Артикул: RP1
Регулятор мощности однофазный RP1 предназначен для систем автоматического регулирования температуры в различных электронагревательных установках.
Прибор применим в электрических цепях с резистивной или индуктивной нагрузкой и резистивной нагрузкой с высоким коэффициентом температурного сопротивления.
Регулятор мощности RP1 представляет собой тиристорную систему с триггерным управлением. Прибор позволяет преобразовывать мощность, поступающую от источника с переменным напряжением, с помощью аналогового или импульсного управляющего сигнала. В трехфазных системах управления может применяться регулятор трехфазной мощности RP3.
| Технические характеристики однофазного регулятора мощности - RP1 | ||||
| Макс. Выходной ток | Питание цепи Нагрузки | Максимальная мощность на нагрузке | Потеря Мощности в Тиристорах | Параметры Предохранителя ∫i2dt при 415 в |
| А | В | кВт | Вт | А2·сек |
| 25 | 20…440 50/60 Гц | 11,0 | < 40 | 130 |
| 40 | 20…440 50/60 Гц | 17,6 | < 65 | 380 |
| 70 | 20…440 50/60 Гц | 30,8 | < 115 | 1300 |
| 125 | 20…440 50/60 Гц | 55,0 | < 205 | 3700 |
| Минимальный входной ток | 5 % от диапазона выходного тока регулятора | |||
| Ток утечки | ≤ 20 мА | |||
| Тип нагрузки | резистивная или резистивно-индуктивная нагрузка (0,5 < cosφ < 1) в соответствии с категорией применения AC-51, EN 60947-4-3 (другие применения по договоренности с производителем) | |||
| Электрические параметры цепей питания и управления: | ||||
| напряжение питания ГТС | 85…115…135 В перем. 195…230…253 В перем. | |||
| напряжение питания ГТС | 85…115…135 В перем. 195…230…253 В перем. | |||
| частота напряжения питания | 50/60 Гц | |||
| потребление | ≤ 4,5 ВА | |||
| вход синхронизации | 20…440 В перем., Rвх = 240 кОм | |||
| вход управления напряжением | 0…5 В, Rвх = 20 кОм 0…10 В, Rвх = 40 кОм | |||
| вход управления током | 0/4…20 мА, Rвх = 125 Ом | |||
| вход управления импульсом | 0/4…32 В, Rвх = 20 кОм | |||
| вход стоп-сигнала | 4…32 В, 5 мА | |||
| нагрузочная способность выхода 5В | 25 мА | |||
| нагрузочная способность выхода I0 | 5 мА/5 В | |||
| нагрузочная способность выхода M/S | 5 мА/5 В | |||
| нагрузочная способность релейного выхода | 60 мА/350 В, Ron= 35 Ом, Uизол = 1500 В (среднеквадр.) | |||
| Другие параметры | ||||
| температура эксплуатации | 0…40 °C | |||
| температура хранения | - 25…55 °C | |||
| относительная влажность | < 90 % (конденсация недопустима) | |||
| рабочее положение | вертикально | |||
| габариты | ||||
| - без вентилятора | 135 х 201 х 199 мм | |||
| - с вентилятором | 135 х 231 х 199 мм | |||
| масса | 4,5 (без вентилятора) 5,0 (с вентилятором) | |||
