RFTF-Modbus - Комнатный датчик влажности и температуры с Modbus

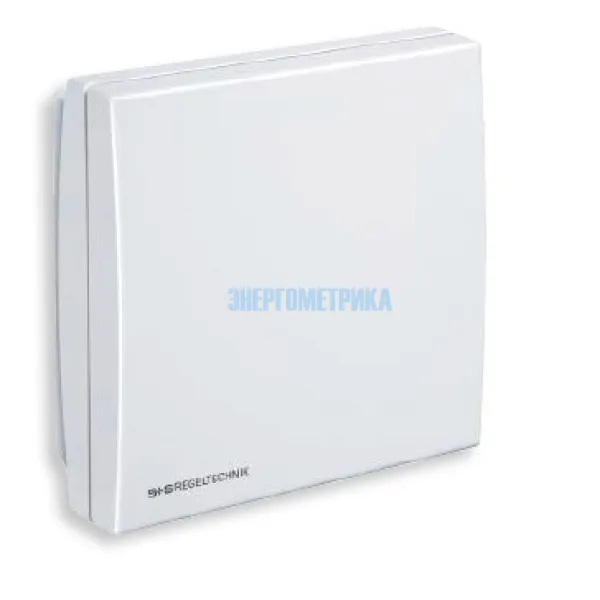

Комнатный датчик влажности и температуры с Modbus RFTF-Modbus предназначен для измерения температуры и влажности воздуха в помещении. По желанию заказчика датчик температуры и влажности RFTF-Modbus может быть изготовлен с дисплеем или без него. Комнатный датчик RFTF-Modbus оснащен цифровым выходным сигналом RS-485 протокол ModBus.
На основе измеренных значений далее вычисляются различные параметры. Через шину Modbus можно считывать следующие параметры: относительную влажность [%], абсолютную влажность [г ⁄ м³], соотношение компонентов смеси [г ⁄ кг], точку росы [°C], энтальпию [кДж ⁄ кг] (без учёта атмосферного давления) и температуру в помещении [°C].
Комнатный датчик влажности и температуры с Modbus RFTF-Modbus применяется в жилых, офисных помещениях, особо чистых и стерильных помещениях, отелях, технических помещениях, для вентиляции и кондиционирования воздуха.
| RFTF-Modbus - Комнатный датчик влажности и температуры с Modbus |
||||
|
Тип / группа товаров 1 |
Диапазон измерений⁄ индикация влажность (переключаемая) | Температура | Выход | |
| RFTF-MODBUS | 0 …100 % отн. вл. (стандартный) 0...80 г⁄кг (MV) 0...80 г⁄м3 (a.F.) 0...85 кДж ⁄кг (ENT.) −20...+80 °C (TP) |
0...+50 °C | Modbus | |
|
RFTF-MODBUS DISPLAY |
0 …100 % отн. вл. (стандартный) 0...80 г⁄кг (MV) 0...80 г⁄м3 (a.F.) 0...85 кДж ⁄кг (ENT.) −20...+80 °C (TP) |
0...+50 °C | Modbus | |
|
Принадлежности: |
KA-2 Коммуникационный адаптер Modbus с интерфейсом USB/RS485 для подключения к системе и/или в качестве активного нагрузочного резистора шины |
|||
| Технические характеристики комнатного датчика влажности и температуры с Modbus RFTF-ModBus | |
| Напряжение питания | 24 В перем. тока (±20 %) и 15…36 В пост. тока |
| Потребляемая мощность | < 1,0 В·А ⁄ 24 В пост. тока; < 2,2 В·А ⁄ 24 В перем. тока |
| Чувствительный элемент | цифровой датчик влажности со встроенным датчиком температуры, с малым гистерезисом и высокой долговременной стабильностью |
| Отличительные особенности | определение температуры, относительной влажности, абсолютной влажности, точки росы, соотношения компонентов смеси, энтальпии, а также задающий потенциометр, поворотный выключатель и кнопка присутствия |
| Диапазон измерения | 0...100 % отн. вл. (влажность) 0...+ 50 °C (температура) |
| Погрешность измерения влажности | тип. ± 2,0 % (20...80 % отн. влажности) при +25 °C, иначе ± 3,0 % |
| Погрешность измерения температуры | ± 0,2 K при +25 °C |
| Смещение нуля | ±10 % отн. вл. (влажность) ± 10 °C (температура) настраивается через потенциометр |
| Температура окружающей среды | хранение: −35...+85 °C; эксплуатация: 0...+50 °C |
| Среда | чистый воздух и неагрессивные, негорючие газы |
| Распознавание ошибок | обрыв датчика, короткое замыкание датчика |
| Шинный протокол | Modbus (RTU), диапазон адресов 0...247 с возможностью настройки |
| Фильтрация сигналов | 4 c / 32 c |
| Корпус | пластик, акрилонитрил-бутадиенстирол (ABS), цвет – чистый белый (аналогичный RAL 9010) |

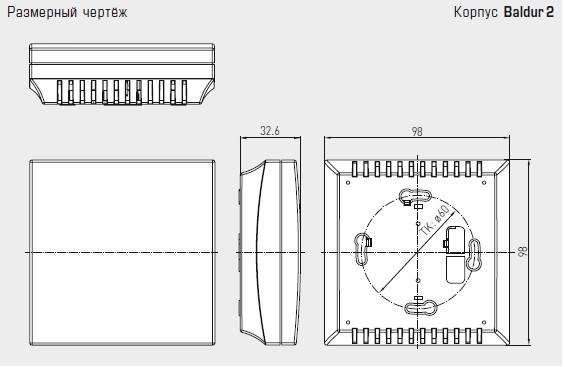

| Размеры корпуса |
98 x 98 x 32 мм (Baldur 2) |
| Монтаж | монтаж на стену или в монтажную коробку для скрытого монтажа, Ø 55 мм, нижняя часть с четырьмя отверстиями, для крепления в вертикально или горизонтально установленных коробках скрытого монтажа с вводом провода сзади, с выламываемой заглушкой для ввода провода сверху или снизу при открытом монтаже. |
| Долговременная стабильность |
±1 % в год |
| Относительная влажность воздуха |
< 95 % без конденсации |
| Класс защиты | III (согласно EN 60 730) |
| Степень защиты | IP 30 (согласно EN 60 529) |
| Нормы | соответствие CE согласно директиве по электромагнитной совместимости 2014 ⁄ 30 ⁄ EU, согласно EN 61326 |

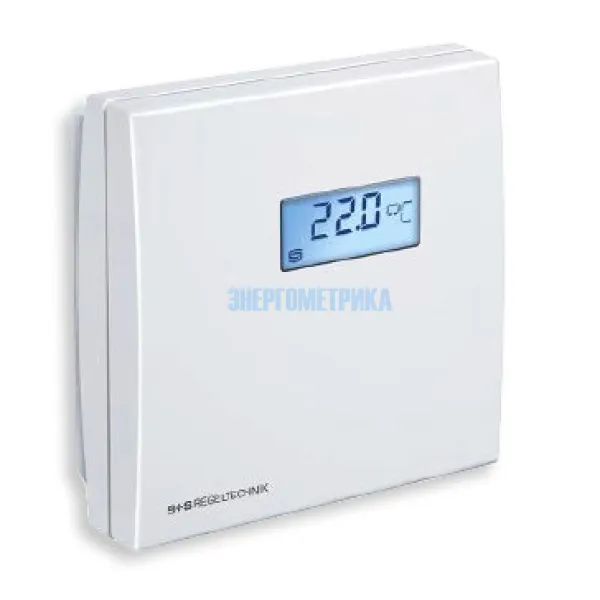

| Опционально | дисплей с подсветкой, двухстрочный, программируемый, вырез ок. 36 x 15 мм (Ш x В), для индикации измеренной влажности и температуры или выбираемого параметра или индивидуально программируемого значения |
