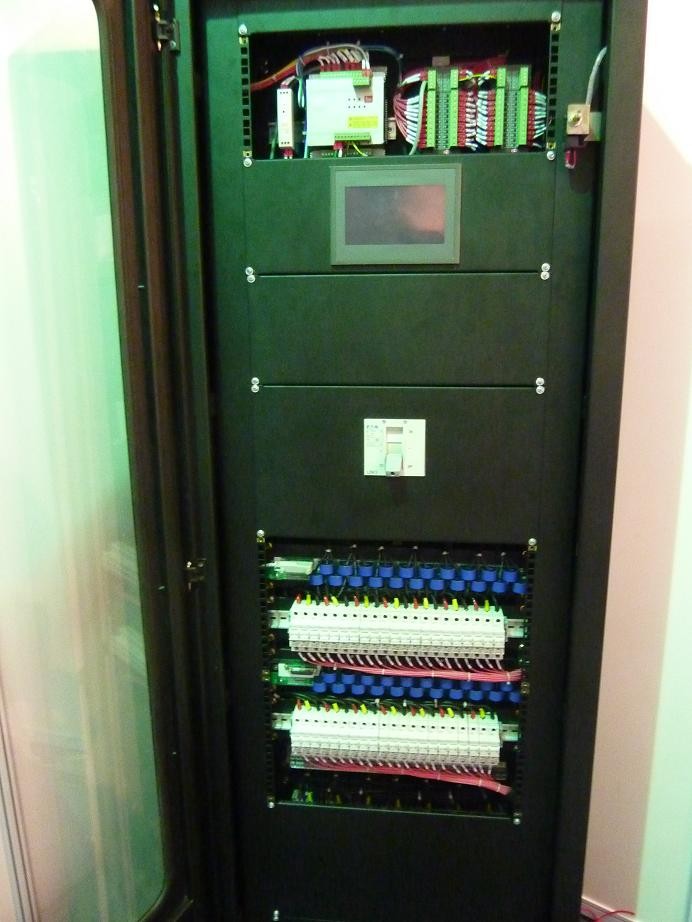

PMAC AC iPDU - Интеллектуальный блок распределения электроэнергии для ЦОДов
Напольные интеллектуальные блоки распределения энергии (iPDU) серии PMAC подходят для использования в ЦОДах с обычным полом и фальшполом. Один блок iPDU может поддерживать от 21 до 168 миниатюрных выключателей на один монитор.
Все наши iPDU оборудованы счетчиками электроэнергии для распределительных цепей серии PILOT®, обеспечивающими локальный и удаленный контроль за состоянием источников питания и потреблением электроэнергии в режиме реального времени. Данные счетчики имеют важнейшее значение при определении энергетической эффективности использования энергии (PUE) ЦОДом.
Стандартные функции:
- Один или два ввода сети переменного тока
- Поддержка от 21 до 168 распределительных линий для питания внешних устройств
- Высокая надежность распределения электроэнергии
- Современные счетчики электроэнергии для распределительных цепей
- 7'' сенсорный цветной ЖК-дисплей
- Сигнализация и запись предельно низких и высоких значений тока
- Контролируемый ограничитель перенапряжения (SPD)
- Поддержка интерфейсов Modbus RTU, RS485
Опциональные функции:
- Системы горячего подключения от Woehner для миниатюрных миниатюрных выключателей (MCB)
- Трансформатор с К-фактор изолированием (K13, K20)
- Монитор состояния выключателя ответвления
- Статический переключатель нагрузки (STS)
- Настройка входящих значений
Доступный и надежный центр передачи и распределения электроэнергии.
Качество сборки и изготовления продукта является важнейшим фактором, определяющим надежность
любого ЦОДа. Поэтому в приборных панелях серии PILOT® используются только компоненты от
ведущих мировых производителей оборудования, в том числе ABB, Siemens, Woehner и ОВО.
Мониторинг и управление работой главного выключателя и распределительной цепи.
Система мониторинга за распределительными цепями PILOT® использует самые передовые технологии наблюдения за состоянием блоков распределения энергии. Она позволяет контролировать
входящий и распределительный ток, напряжение, частоту, мощность, энергию, дисбаланс тока, полный коэффициент гармоник и коэффициент мощности. Данная система обеспечивает измерение энергии с 1 классом точности и позволяет определять уровень энергопотребления серверной стойки. Система мониторинга оборудована удобным 7'' сенсорным ЖК-дисплеем для управления в режиме реального времени. Использование интерфейса Modbus RTU обеспечивает простую передачу данных другим распространенным системам управления зданиями, энергопотреблением и инфраструктурой ЦОДа, а также системам контроля состояния среды.
Трансформатор с К-фактор изолированием и заземление.
После установки трансформатора с К-фактор изолированием iPDU можно использовать с любыми нелинейными нагрузками ЦОДа. Качественное заземление, одиночный предохранитель и сдвоенный
нейтральный провод соответствуют основным требованиям электротехнической инфраструктуры ЦОДов
Код заказа: PMAC – IPDU – M XXX – K YY
XXX: Емкость = (от 75 до 500 кВА)
KYY: K-фактор трансформатор = (K13, K20)
| Технические характеристики интеллектуального блока распределения электроэнергии PMAC AC iPDU | |||
| Входные параметры | |||
| Номинал. Мощность | 75/100/150/225/300/400/500 кВа | ||
| Входное напряжение | 380 ~ 415 В перем. тока, 50/60 Гц | ||
| Диапазон напряжения | +/- 15% | ||
| Кол-во фаз | Три фазы + заземление /три фазы + заземление (+ N) | ||
| Коэфф. Мощности | 0,7 ~ 0,99 | ||
| Входной ток | От 100 до 600 A, в соотв. с мощностью iPDU. | ||
| MCCB | ABB MCCB, в соотв. с номинальными параметрами iPDU. | ||
| Выходная распределительная цепь | Количество полюсов | От 21 до 168 полюсов | |
| Выходной MCB | ABB MCB : 16, 32, 63 A, опционально — дифференциальный автоматический выключатель (RCBO). | ||
| Выходное напряжение | 380/220, 400/230, 415/240 В перем. тока и др. настраиваемые параметры | ||
| Кол-во фаз | Одна/три фазы, L + заземление (+ N) | ||
| Выходная волна | Синусоидальная, 50/60 Гц | ||
| Эффективность | 99% | 96% ~ 98% | |
| К-фактор | -- | K13 или K20 | |
| Трансформатор с изолированием | Тип | -- | Сухой, класса H, медный |
| Мониторинг | -- | Температура и перегрузка | |
| Мониторинг мощности | Аппаратные средства | Система мониторинга за распределительными цепями PMAC PILOT® | |
| Измеряемые параметры | I, U, P, Q, PF, Гц, кВтч, кварч, THD, потребление (I, P), макс. ток, макс. потребление, разбаланс тока. (опционально — ток утечки входной цепи) | ||
| Точность измерения | Входная активная энергия: класс 1, выходная: класс 1 | ||
| Мониторинг состояния | Входной размыкатель, SPD (опционально — состояние выключателя распределительной цепи) | ||
| Предварительная сигнализация | Напряжение, ток, разбаланс тока, ток утечки. Ток в каждой ветви | ||
| Устройство управления | 7'' цветной сенсорный ЖК-дисплей, запись 2000 предупреждений | ||
| Связь | Стандарт — RS485, Mobus RTU (опционально — конвертер RJ45 Ethernet) | ||
| Размеры и цвет | Стандарт: Ш х В х Г (мм): 1000 x 2000 X1100, черный, возможны другие размеры и цвета | ||
| Условия эксплуатации | Температура, влажность и высота | 0 ~ 45⁰C , 0% ~ 95%, без конденсата, менее 2000 м. | |
| Уровень шума | |||
| Вентиляция | Конвекционный вентилятор | ||
| Стандарты | Гарантия качества | Сертификат ISO 9001 | |
| Щит питания | Панель: IEC60947-2, измерение: IEC61053-21 | ||
