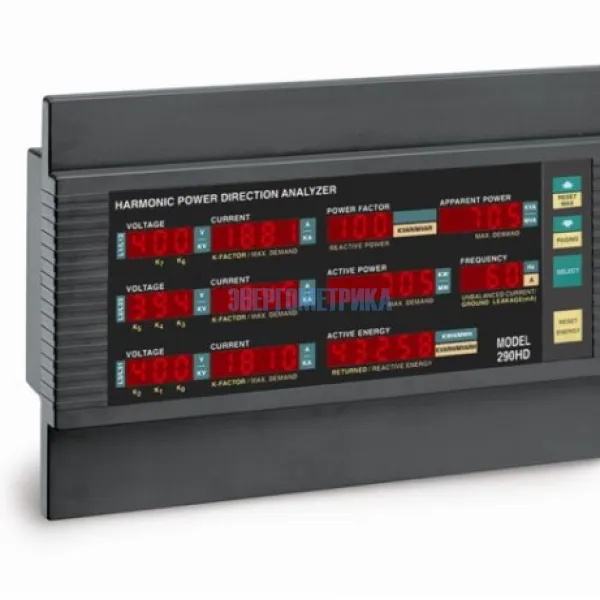

PM290HD SATEC - Анализатор гармоник
PM290HD SATEC - Анализатор гармоник
Анализатор гармоник PM290HD Satec может одновременно отображать 11 параметров, что является идеальным вариантом при применениях в генераторах, где требуется одновременный просмотр многих электрических параметров.
С прибором применяются разъемные трансформаторы тока.
PM290HD Satec может отображать и передавать информацию, равно как и анализировать источник гармонических искажений.
Параметры
Характеристики
- Уникальная возможность одновременного просмотра 11 параметров
- Анализ гармонических искажений и направления гармоник
- 4 программируемых релейных выхода
| Анализаторы гармоник | ||
| Функции и характеристики | C191HM | PM290HD |
| Основные измерения | ||
| U | + | + |
| I, Io | + | + |
| f (50, 60) | + | + |
| Несимметрия напряжений и токов | + | + |
| Максимальный интегральный ток | + | + |
| Максимальное/минимальное интегральное напряжение | + | + |
| Максимальное/минимальное значение: U, l, lo, f | + | + |
| f (25, 400) | - | - |
| Мощность | ||
| кВт, кВАр, кВА, cosф | + | + |
| Интегральная мощность кВт, кВА: накапливаемая, скользящая | + | + |
| Интегральная мощность кВт, кВА: прогнозируемая, максимальная | + | + |
| Интегральная мощность, кВАр: накапливаемая, скользящая, прогнозируемая, максимальная |
+ | + |
| Максимальное/минимальное значение: кВт, кВАр, кВА | + | + |
| Энергия: импорт/экспорт | ||
| Суммарная и по каждой фазе: кВт х час, кВАр х час, кВА х час | + | + |
| Импульсные входы KYZ | + | + |
| Энергия двунаправленная и нетто | + | + |
| Тарифная система учета энергии (TOU) | - | - |
| Импульсные входы | + | + |
| Учет энергии IEC 60687 / ANSI C12.20 | - | - |
| Коэффициент искажения синусоидальности | ||
| Коэффициент искажения синусоидальности по напряжению THD(U), по току THD(I) | + | + |
| Приведенный коэффициент искажения синусоидальности по току TDD(I) | + | + |
| Коэффициент гармонических потерь K-factor | + | + |
| Коэффициент мощности по основной частоте | + | + |
| Программируемые входы/выходы | ||
| Высокоскоростной релейный выход (35 мс) | - | - |
| Цифровые выходы | 8 | 4 |
| Цифровые входы | 1 | 8 |
| Аналоговые выходы | 1 | 1 |
| Аналоговые выходы расширителя АХ-8 | - | + |
| Аналоговые входы | - | - |
| Базовые порты связи | ||
| Только RS485 | - | - |
| RS 232/485 | - | - |
| RS 422/485 | + | - |
| RS 232/422/485 | - | + |
| Количество портов | 1 | 1 |
| Протоколы связи | ||
| Modbus RTU + ASCII | + | + |
| DNP 3.0 + Modbus RTU | - | - |
| DNP 3.0 + ASCII + Modbus RTU | - | - |
| Управление конденсаторами | ||
| Управление батареями конденсаторов | - | - |
| Анализ качества электроэнергии | ||
| Энергонезависимая память | - | - |
| Часы реального времени | + | + |
| Регистрация событий | - | - |
| Временные отметки | - | - |
| Регистрация данных | - | - |
| Регистрация предыстории | - | - |
| Осциллографирование | - | + |
| Сбор данных по току и напряжению | - | - |
| Регистрация переходных процессов | - | - |
| Регистрация провалов напряжений и перенапряжений | - | - |
| Симметричные составляющие | - | - |
| Регистрация установившегося отклонения напряжения | - | - |
| Соответствие стандартам IEEE1159, IEEE519 или стандарту EN50160 | - | - |
| Ток КЗ до 150А (до 30 Io) | - | - |
| Вычисление действующих значений за каждый полупериод | - | - |
| Энергия гармоник | ||
| Мощности гармоник, кВт, кВА | - | - |
| Энергии гармоник, кВт х час, кВА х час | - | - |
| Спектр гармоник | ||
| Гармоники по напряжению и току, % | + | + |
| Направление мощности гармоник, кВт, кВАр | + | + |
| Гармоники по напряжению, В | + | + |
| Гармоники по току, А | + | + |
| Интергармоники | - | - |
| Дополнительные входы | ||
| Доп. входы переменного тока | - | 1 |
| Доп. входы переменного напряжения | - | - |
| Доп. входы постоянного напряжения | - | - |
| Специальные порты связи | ||
| Встроенный модем | - | - |
| Порт Ethernet TCP/IP | - | - |
| Порт USB | - | - |
| Инфракрасный порт | - | - |
| GPS синхронизации времени | - | - |
| Profibus DP | - | - |
| IRIG-B | - | - |
| Дополнительно | ||
| Резервируемое питание (Основное/резервное) | - | - |
Вам может быть интересно
Анализатор гармоник PM290HD Satec может одновременно отображать 11 параметров, что является идеальным вариантом при применениях в генераторах, где требуется одновременный просмотр многих электрических параметров.

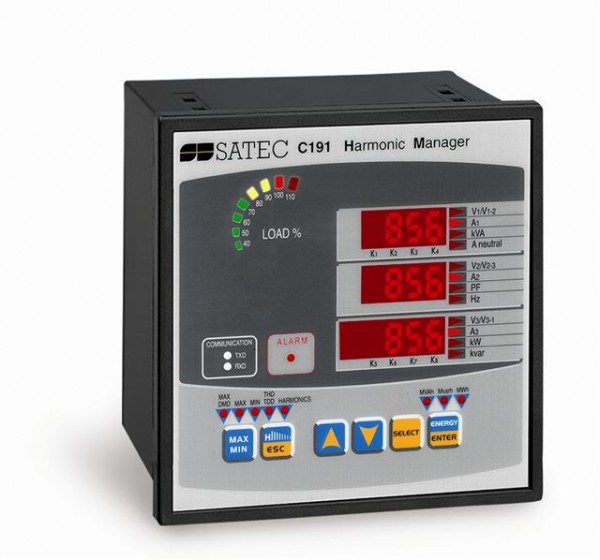

C191HM мультиметр SATEC позволяет измерять и отслеживать индивидуальные гармоники и параметры электроэнергии.
