PBAT - Система мониторинга аккумуляторов VRLA
Система мониторинга аккумуляторных батарей - PBAT контролирует в режиме реального времени: напряжение аккумуляторных батарей, заряд и разряд батарей, сопротивление, температуру, состояние работоспособности, режимы работы батарей.
Рекомендуем применять в качестве дисплея HMI.
Пользователь системы PBAT для батарей типа VRLA получает следующие преимущества:
- Непрерывный контроль всех параметров АКБ при исключении человеческого фактора;
- Отсутствие необходимости обслуживания аккумуляторных батарей, в том числе на удаленных объектах;
- Отсутствие аварий по причине неожиданного выхода из строя аккумуляторных батарей;
- Организацию планомерной работы сервисной службы;
- Максимизацию надежности аккумуляторных систем ИБП;
- Возможность формирование отчета о состоянии аккумуляторов, с целью планирования замены на следующий год;
- Дополнительный встроенный мониторинг и управление: аналоговый сигнал (4...20 мА), дискретный вход (4 шт.), релейный выход (2 шт.)
Применение системы мониторинга состояния аккумуляторных батарей предоставляет полную картину для пользователя, что полностью исключает все разногласия, спорные моменты, при выяснении обстоятельств выхода из строя АКБ в процессе эксплуатации.
Интеллектуальная система определяет режим включения и работы аккумуляторных батарей, определяет статуса холостого хода аккумуляторных батарей, поддерживает переключение режима “Работы/Сна” для достижения низкого потребления.

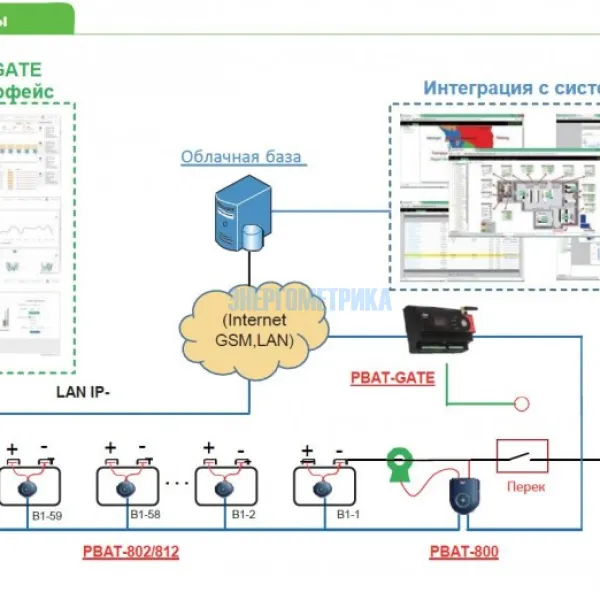

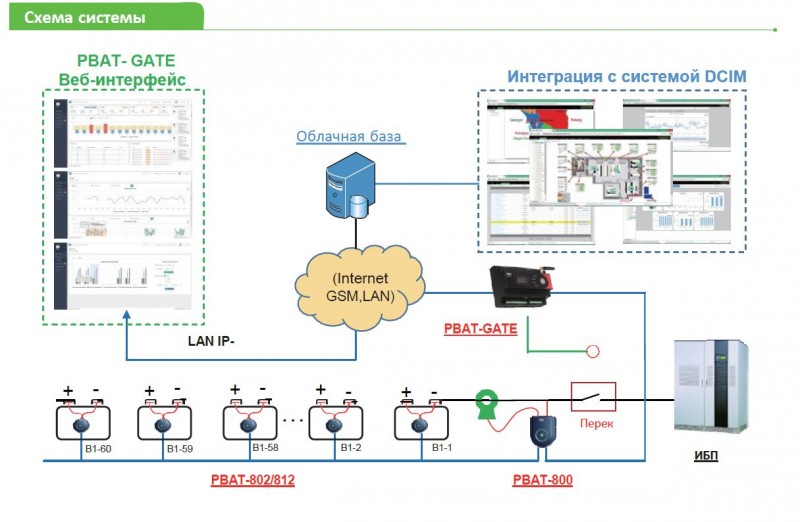

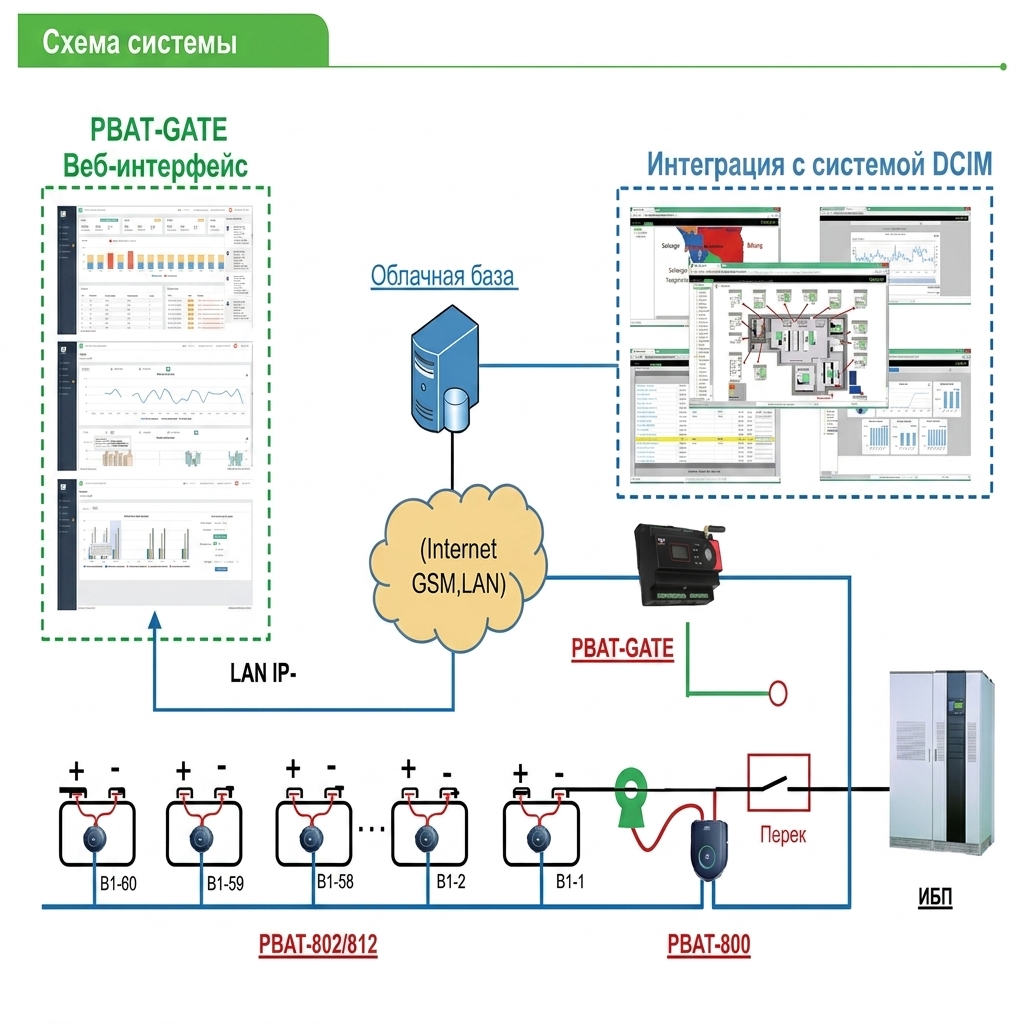

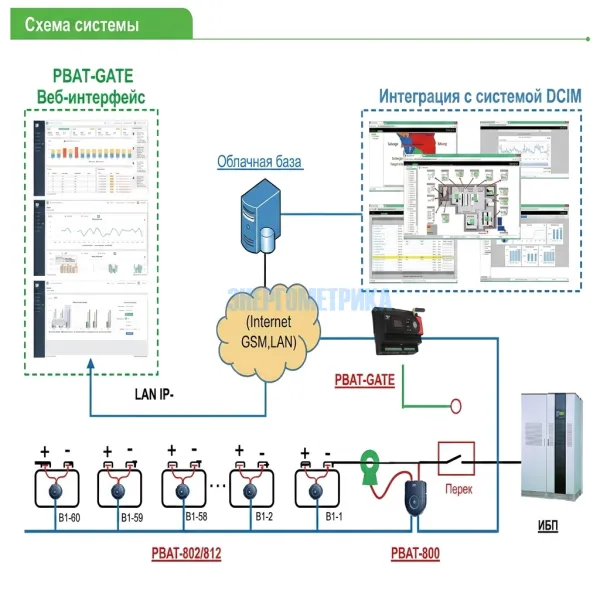

Использование кольцевой топологии сети при подключении датчиков тока.
Коммутация внутри кольца образует двухцепочную структуру, для обеспечения стабильности связи.
Подключение и управление с помощью интерфейса Ethernet способствует эффективному интегрированию в любую среду.
При обслуживании аккумуляторных батарей оператором используются: журналы архивов данных и событий, управление звуковой сигнализацией тревожных событий, генератор отчетов анализа отказов.

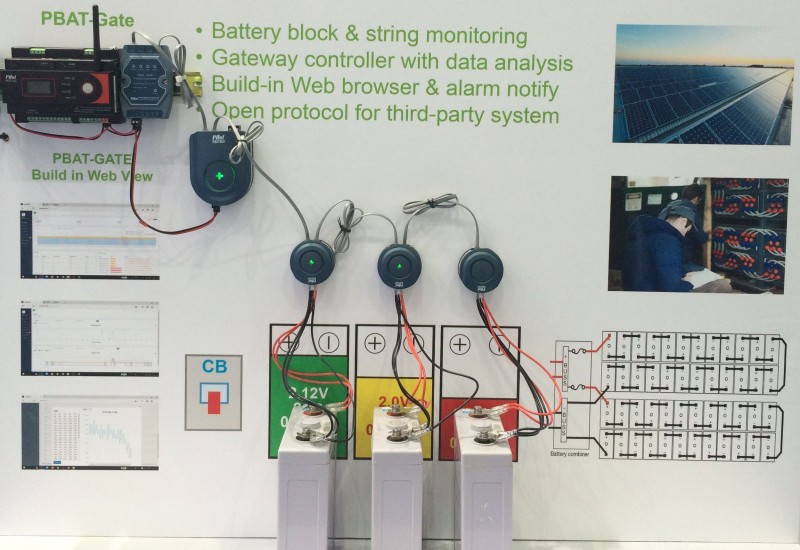

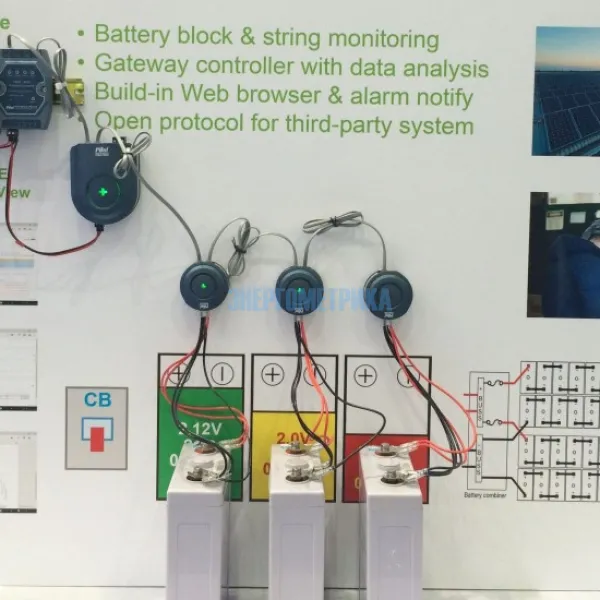

Система мониторинга аккумуляторных батарей – PBAT
- Поддерживает мониторинг 2 В и 12 В аккумуляторных батарей;
- Поддерживает мониторинг до 4 логических групп, общим составом до 240 аккумуляторных батарей;
- Мониторинг в режиме реального времени 1 цепи с максимальным количеством батарей 480;
- Максимальное измеряемое напряжение в группе к 0...600В;
- Измеряемый ток -1000A…+1000A;
- Регистрация данных в течение 12 месяцев;
- Встроенный веб-сервер со столбчатой диаграммой и анализом кривой для напряжения, тока заряда и разряда, внутренней температуры, сопротивления;
- Гибкая установка, масштабирование для отраслей где требуется высокое требования к надежности: таких как финансовая, железнодорожная, телекоммуникационная, электроэнергетическая, перерабатывающая.
Устройство

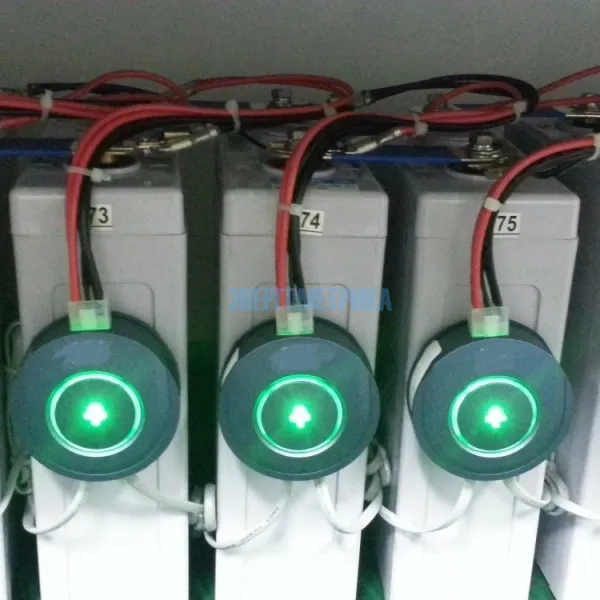

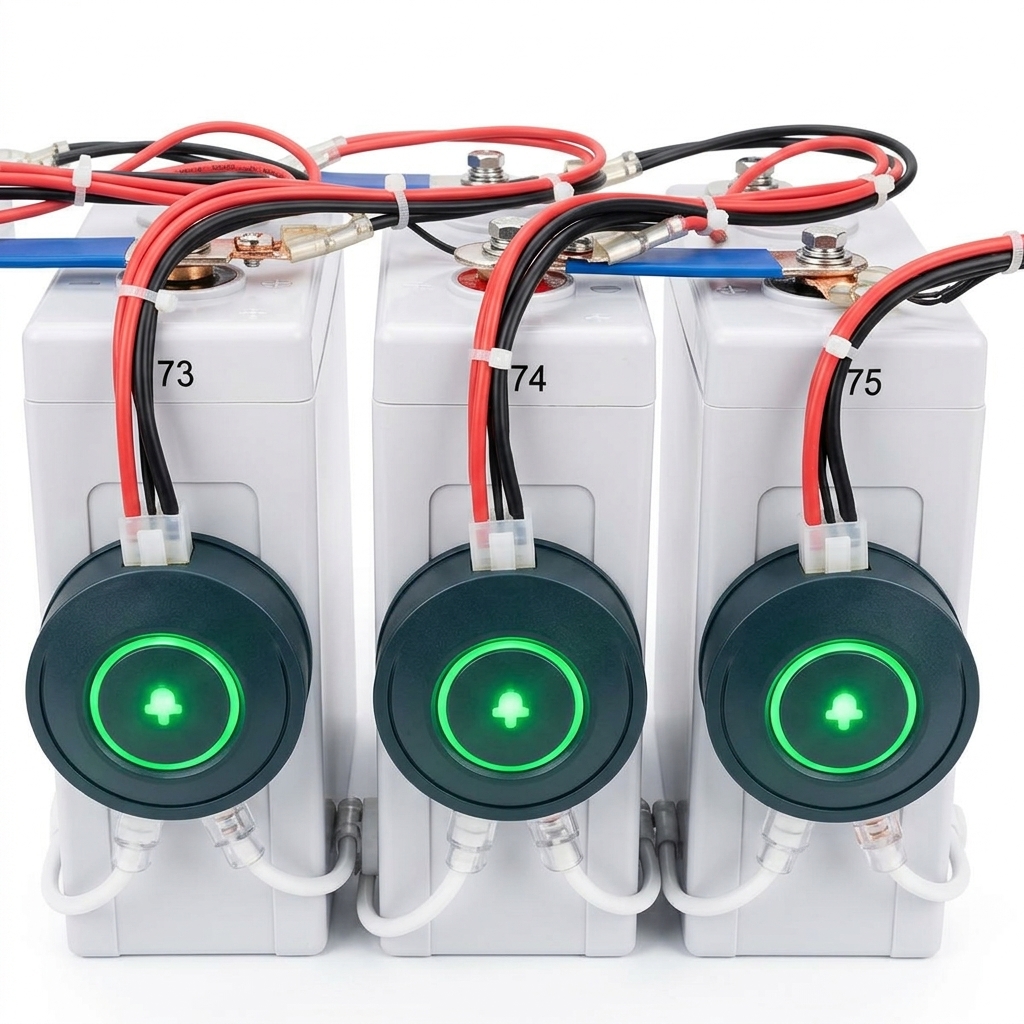

- PBAT-802: датчик для аккумуляторной батареи 2 В
- PBAT-812: датчик для аккумуляторной батареи 12 В

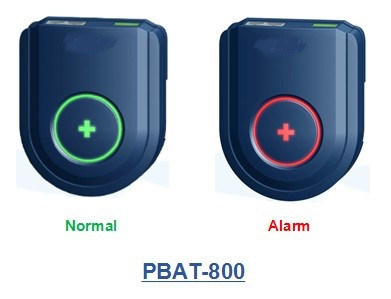

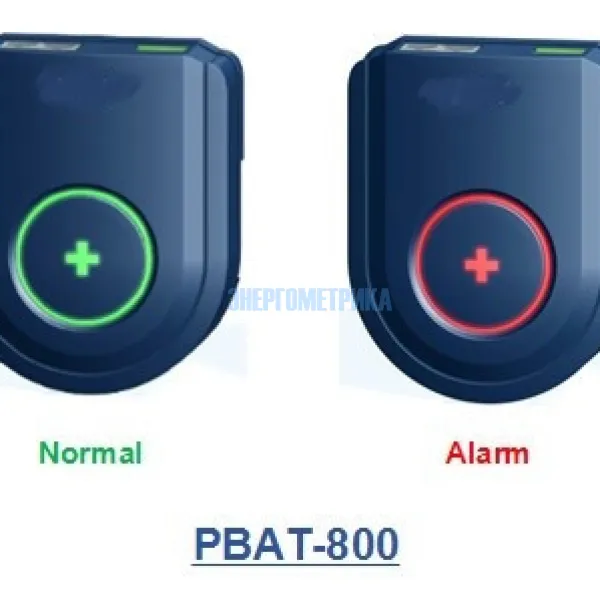

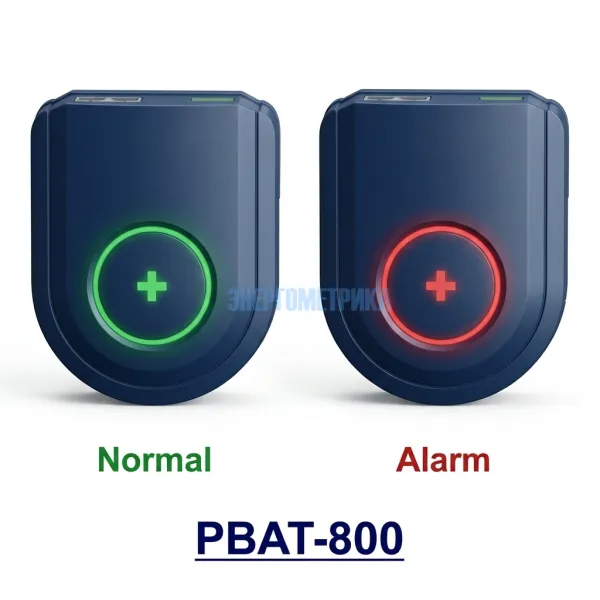

- PBAT-800: датчик для цепочки батарей
- PBAT-GATE: Шлюз управления с веб-интерфейсом
Мониторинг и отчетность
- Напряжение, внутреннее сопротивление, температура отрицательного полюса каждого блока
- Напряжение, ток каждой цепочки
- Обозначения уровня заряда и состояния аккумулятора
- Отображение данных в режиме реального времени, ведение журнала данных, анализ кривой
Функция PBAT GATE
- Поддержка до 250 датчиков PBAT;
- 24/7 онлайн-мониторинга и удаленного оповещения о тревогах;
- Подходит для ИБП и применяется в центрах обработки данных;
- Конструкция с защитой от помех, поддержка подключения к высокочастотным ИБП;
- Встроенный веб-сервер с визуальным отображением;
- 4G беспроводная загрузка;
- Автоматическое определение идентификационного адреса датчика заряда батареи;
- Карта памяти TransFlash 8 ГБ вмещает данные мониторинга за 60 месяцев;
- Встроенный веб-сервер, отображение данных на веб-страницах;
- Анализ кривой, а также уровня заряда и состояния аккумулятора;
- Состояние переключателя аккумулятора, мониторинг влажности и температуры;
- Передача данных и сигналов тревоги на облачный сервер через Ethernet;
- Протокол связи (MODBUS-TCP, SNMP);
- Поддержка SNMP, протокола Modbus TCP;
- Поддержка SMS / Email сигнализации
- Поддержка RESTful API, формата JSON, XML;
- Соответствует стандарту IEEE 1188-2005.
| Диапазон и точность измерения | |||
| Прибор | Напряжение | Температура | Внутреннее сопротивление |
| PBAT802 | от 1,6 В до 2,6 В (±0.2%) | от -20℃ до 85℃ (±0.5℃) |
Диапазон: 0.1Мом ~50 Мом |
| PBAT806 | от 4,8 В до 10 В (±0.2%) | ||
| PBAT812 | от 7,5 В до 15,6 В (±0.2%) | Ток цепочки: -1000A...+ 1000A (датчик Холла) | |

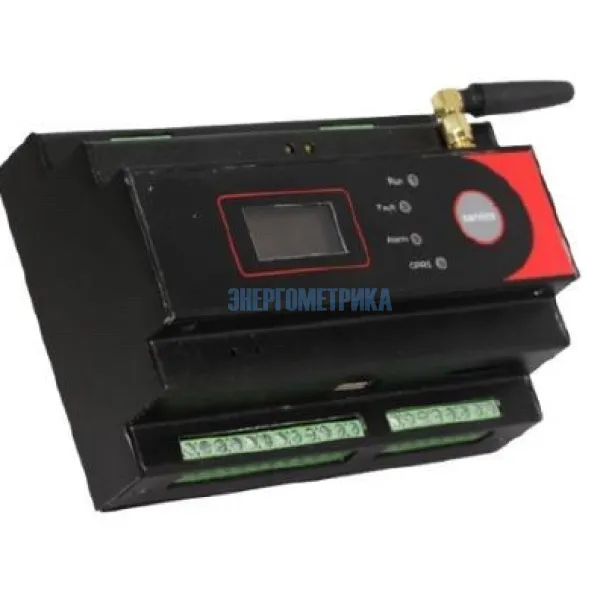

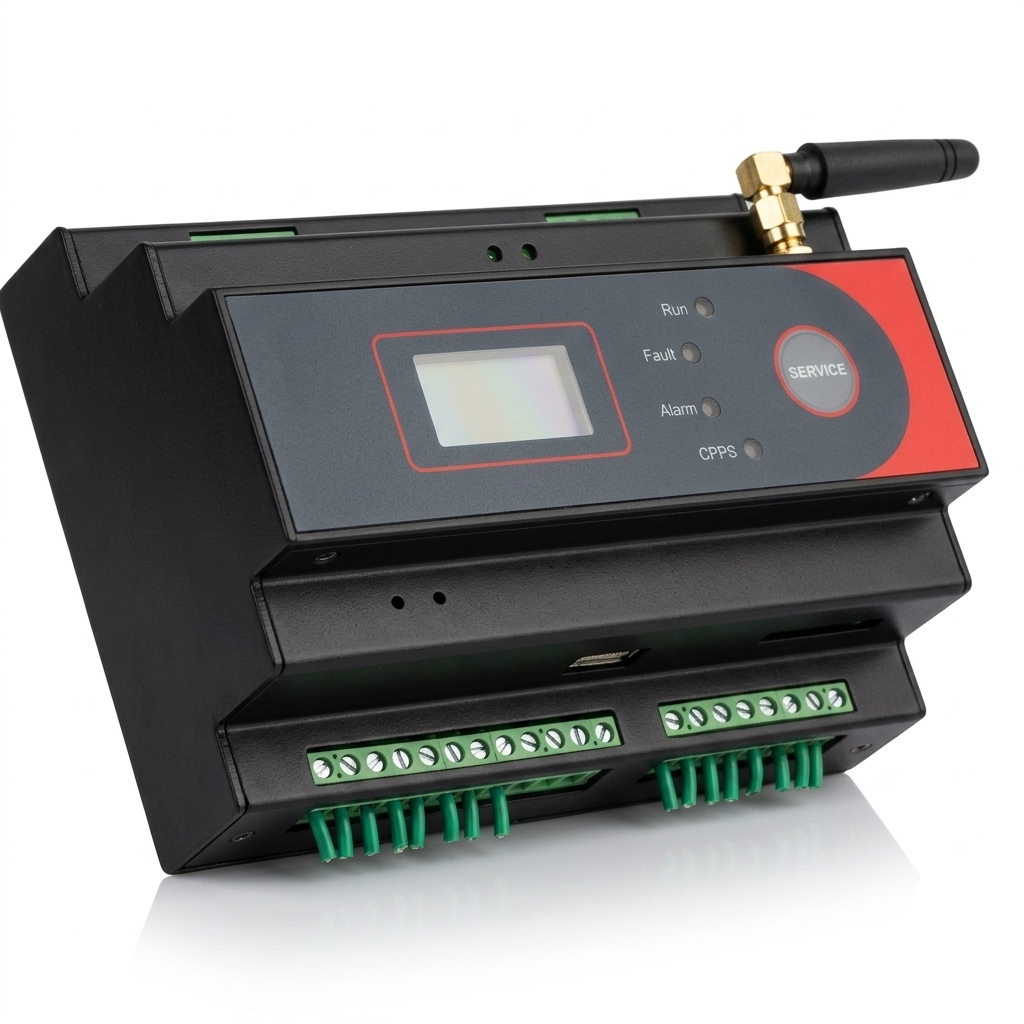

PBAT-Gate — это лучший промышленный интеллектуальный шлюз управления с ОС, базой данных и многоканальной системой связи. Он собирает, хранит и анализирует данные из каждого датчика, а затем передает их на облачный сервер и в удаленную систему.
PBAT-Gate оснащен встроенным веб-сервером и базой данных.
Данный высокоэкономичный шлюз поддерживает до 250 устройств контроля над уровнем заряда и состоянием аккумуляторов.
PBAT-Gate - Интеллектуальный шлюз управления позволяет производить:
Анализ и отчеты
- Состояние аккумулятора
- Заряд аккумулятора
- Анализ кривой
- Порог сигнализации
Измерения
Аккумуляторная батарея:
- Напряжение
- Температура
- Внутреннее сопротивление (Ом)
Цепочка батарей:
- Напряжение
- Ток заряда/разряда
Панель переключателя:
- Статус переключателя
- Температура и влажность
Запись данных:
- Внутреннее сопротивление: за 1 день
- Другое: 10...60 мин
| Технические спецификации | |||
| Основная функция | Спецификация | ||
| Сбор данных | Управление аккумуляторными батареями и измерение внутреннего сопротивления. | ||
| Мониторинг батареи | Подключение до 250 датчиков аккумуляторных батарей | ||
| Мониторинг датчиков | Датчики влажности и температуры | ||
| Мониторинг состояния | До 4 состояний переключателя | ||
| Аппаратные характеристики | |||
| ЦПУ | ARM9 | Операционная система | Embedded Linux |
| Память | 512 МБ оперативной памяти, 1 ГБ флэш-памяти и карты памяти TF на 8 ГБ. | ||
| Связь | 4 последовательных порта RS485, 2 порта Ethernet (10/100M), 1 GPRS (2G) | ||
| Дисплей | ЖК-дисплей высокого разрешения | ||
| Источник питания | 18...36 В постоянного тока | ||
| Цифровые входы | 4 цифровых входа | Аналоговые входы | 2 аналоговых входа (4...20 мА) |
| Релейные выходы | 2 релейных выхода Емкость: 30 В постоянного тока/5А и 250 В переменного тока/5A. | ||
| Другое | |||
| Вес | 650 г | Рабочая температура | -10℃...+55℃ |
| Размеры | 144х104х71 мм | Влажность | 10%...95% |
| Потребляемая мощность | Стандарты безопасности CE EMC/LVD/FCC | ||
