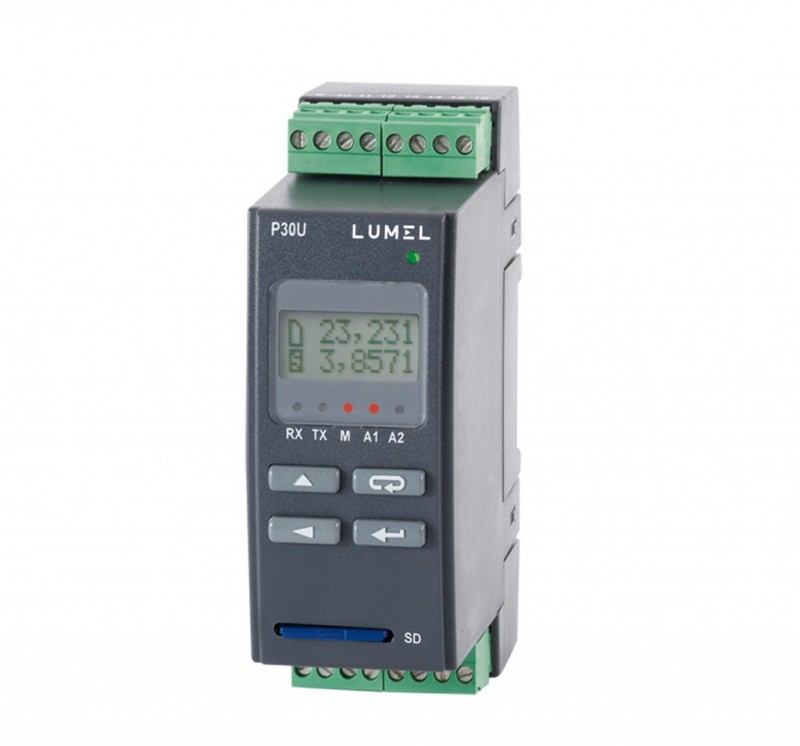

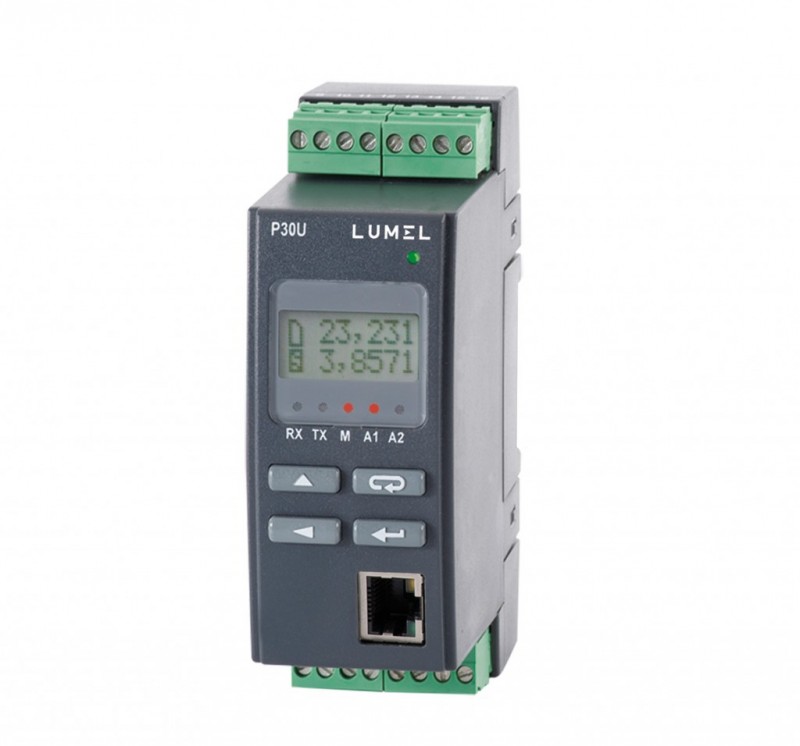

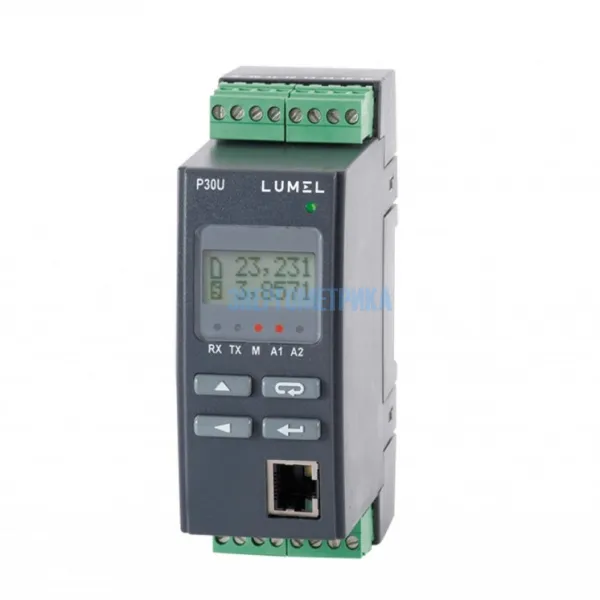

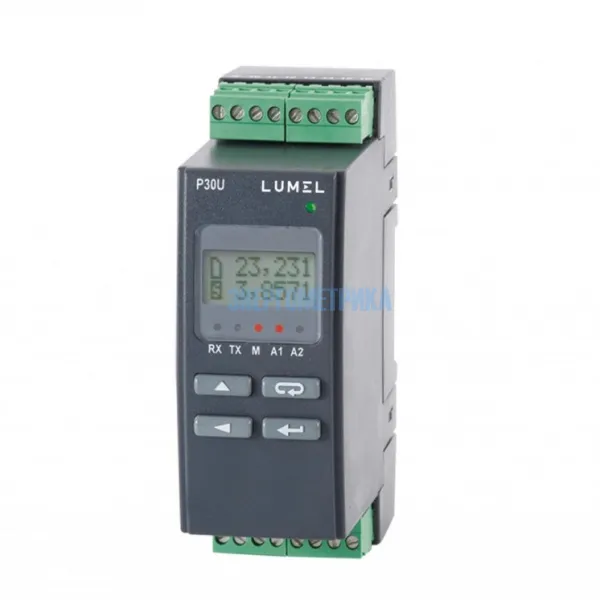

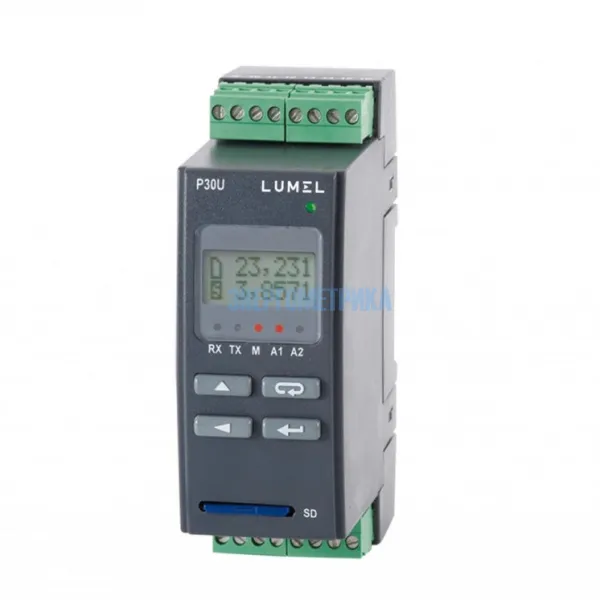

P30U - Программируемый измерительный преобразователь температуры, постоянного тока и напряжения
Программируемый измерительный преобразователь температуры, постоянного тока и напряжения P30U предназначен для преобразования температуры, сопротивления, стандартные сигналы напряжения и тока в стандартное напряжение постоянного тока или сигнал постоянного тока.
Выходной сигнал гальванически изолированы от входного сигнала и питания.
P30U имеет программируемые параметры измерения и различные вспомогательные функции. Программирование параметров может быть реализовано с помощью кнопок или RS-485 интерфейс и LPConfig программного обеспечения.
Техническая документация
Параметры
Особенности
- Программируемые входы
- Программируемые выходы
- Релейные выходы (выход питаня 24В опционально)
- Цифровой интерфейс RS-485
- Дисплей: ЖК-дисплей 2 х 8 символов с подсветкой,
- Питание: 85 .. 253 V перем. / пост. или 20 ... 40 В перем./20...60 V пост.
- Преобразование измеряемой величины в любой выходной сигнал на основе индивидуальной линейной характеристики,
- Преобразование измеряемой величины с помощью одной из пяти реализованых математических функций,
- Преобразование измеряемой величины на основе 21-точечной индивидуальной характеристики,
- Дополнительный выход питания 24V DC 30мА может использоваться для сигнализации (опция)
- Аварийная индикация превышения величины,
- Программируемые сигнализация и аналоговые выходы с реакцией на выбранное значение входа (основной вход или часы реального времени),
- Часы реального времени с резервным источником питания,
- Запись входного сигнала с запрограммированной периодичностью во внутренней памяти и на SD / SDHC карту (опция),
- Внутренняя память емкостью 534336 записей,
- Автоматическая установка десятичной точки,
- Предварительный просмотр настроенных параметров,
- Доступ к параметрам блокируется паролем,
- Программируемое время усреднения.
