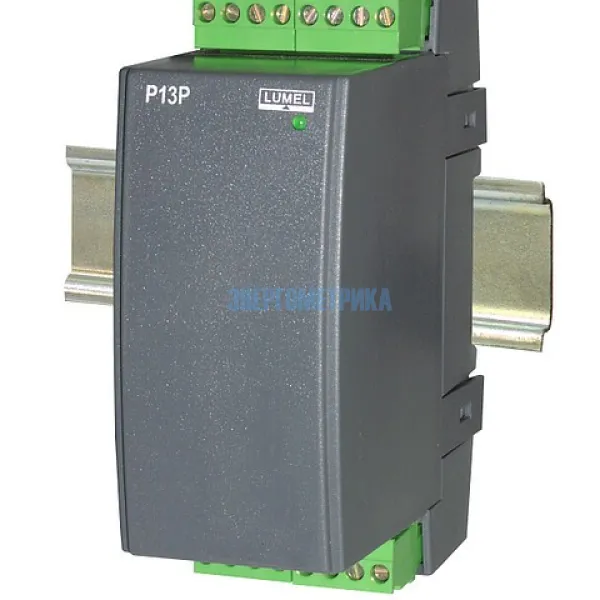

P13P - Измерительный преобразователь активной мощности (трехфазный)
P13P - Измерительный преобразователь активной мощности (трехфазный)
Прибор P13P снят с производства, ближайшим аналогом является измерительный преобразователь P41.

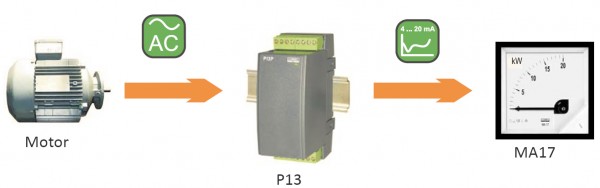

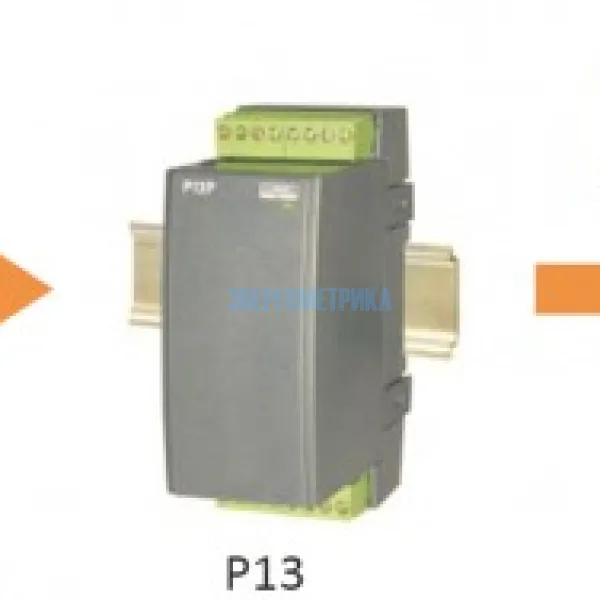

Измерительный преобразователь типа P13P предназначен для преобразования активной мощности переменного тока для трехфазной трехпроводной сети с симметричной нагрузкой в стандартный сигнал постоянного тока или напряжения.
С прибором применяются разъемные трансформаторы тока.
Входная, выходная цепи и цепь питания гальванически изолированы друг от друга(трансформаторная развязка). Частотный диапазон преобразования позволяет корректно измерять мощность, когда токи и напряжения искажены (до 25-й гармоники).
Импульсный фильтр обеспечивает работу в широком диапазоне значений и частоты напряжения питания.
Измерение осуществляется через функцию аналогового перемножителя с временным разделением каналов. Эти преобразователи предназначены для работы в промышленных условиях и могут монтироваться в любом положении. Корпуса преобразователей выполнены из самозатухающего пластика и имеют встроенный адаптер для установки на DIN-рейку (DIN EN 50022-35).
Техническая документация
Параметры
| Техничекие характеристики измерительного преобразователя активной мощности - P13P | ||
| Входы | ||
| Тип входа | Диапозон | |
| Ток | 1 A (X/ 1 A) 5 A (X/ 1 A) | |
| Напряжение | 100/ √3 В, 100 В, 230 В, 400 В, 500 В, 690 В, X/ 100 В | |
| Выходы | ||
| Тип выхода | Свойства | Замечания |
| Аналоговый | 0 ..20 мА, 4 .. 20 мА, -20 .. 0 ..20 мА (Rload = 0 .. 500Ω ) | Время установления выходного сигнала (0/90%) ≤0,3 s Ограничение выходного тока 28 мА +/- 10% |
| 0 .. 5 мА, -5 .. 0 .. 5 мА (Rload = 0 .. 2000Ω) | ||
| 0 .. 10 В, -10 .. 0 ..10 В (Rload ≥ 0 .. 500 Ω) | ||
| Внешние характеристики | ||

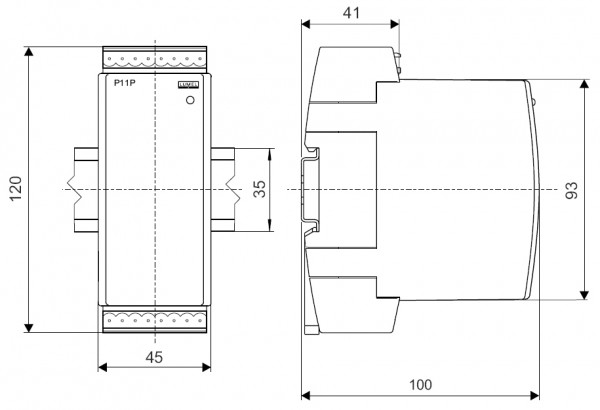

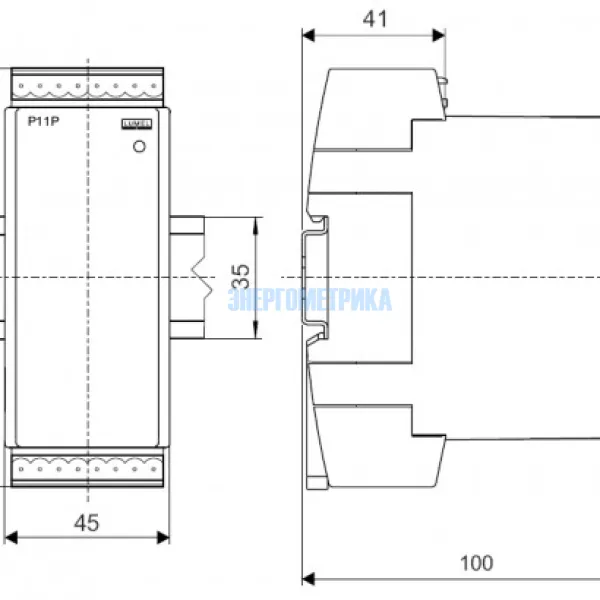

| Размеры | 45 x100 x 121 mm | |
| Вес | 0,21 кг | |
| Класс защиты корпуса | IP50 | |
| Класс защиты фронтальной части | P20 | |
| Крепление | 35 мм DIN-рейка | |
| Требования совместимости и безопасности | ||
| Электромагнитная совместимость |
помехоустойчивость | EN 50082-2 |
| уровень шума | EN 50081-2 | |
| Изоляция между цепями | Базовая | EN 61010-1 |
| Уровень загрязнения | 2 | |
| Категория установки | III | |
| Максимальное рабочее напряжение фаза/земля | 600 В | |
| Номинальный режим работы | ||
| напряжение питания | 85 .. 253 V a.c. (40 .. 400 Hz) or d.c. Or 18 .. 40 V a.c. (40 .. 400 Hz) or d.c. |
мощность на входе ≤ 6 ВА |
| Мощность на входе | в цепи напряжения ≤ 0.6 ВА | в цепи напряжения ≤ 0.3 ВА |
| Входной напряжение | 0 .. 0.01 .. 1.2 Un; 0 .. 0.01 .. 1.2 Un | Частота входного напряжения 45 .. 65 .. 1250 Гц |
| Коэффициент мощности (cos φ) | -1 ..0 .. 1 | |
| Температура | окружающей среды: -10...23...55°C | хранения: -25...70°C |
| Относительная влажность | 0 .. 45 .. 75 .. 85% | Конденсация недопустима |
| Класс точности | 0.5 | |
| Дополнительная погрешность | из-за изменения частоты входного сигнала <0,05к × /100 Гц | K - индекс класса точности |
| из-за изменения температуры окружающей среды <0,5 к ×/10 °C |
||
| из-за внешнего магнитного поля <0,1к × /100 А/м | ||
| Рабочее положение | Любое | |
| Время предварительного подогрева | 15 мин | |
| Внешнее магнитное поле | 0 .. 40 .. 400 A/m | |
| Длительность кратковременной перегрузки | Входное напряжение: 1.5 Un (10 s) | Входной ток: 10 In (3 s) |
| Длительная перегрузка | Входное напряжение: 1.2 Un | Входной ток: 1.2 In |
| Испытательное напряжение | 3.25 kВ | |
| Допустимый уровень пик-фактора | Cила тока: 3 | Напряжение: 2 |
Подробнее технические характеристики Вы можете скачать в разделе ТЕХНИЧЕСКАЯ ДОКУМЕНТАЦИЯ.
