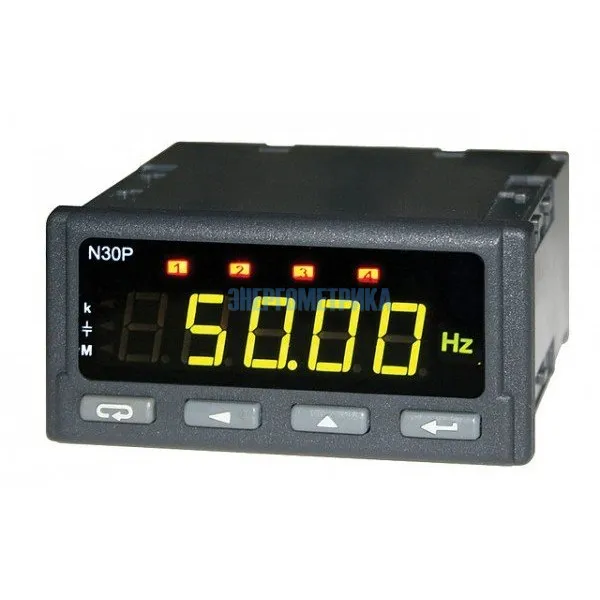

N30P - Цифровой измеритель параметров однофазной сети с RS485 (Modbus RTU)
Артикул: N30P
Цифровой измеритель параметров однофазной сети - N30P предназначен для измерения: переменного напряжения и тока, активной, реактивной и полной мощности, cosφ, tgφ, φ, частоты, активной, реактивной и полной энергии, средней активной мощности за 15 мин. интервал, среднего напряжения за 10 интервал, частоты за 10 сек. интервал.

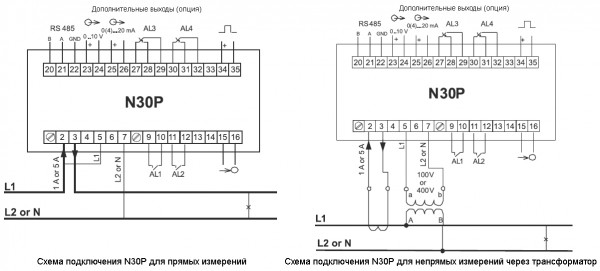

С прибором применяются разъемные трансформаторы тока. Дополнив измерительный прибор токовыми клещами с выходным сигналом 5А TTC-CCT, измеритель можно использовать в качестве переносного прибора.
Особенности
- Входы:
- по току: 0...1 или 0...5A
- по напряжению: 0...100В или 0...400В - Выходы: релейные (4), аналоговый (1), импульсный (1), цифровой RS485/MODBUS (опция).
- 3-х цветный дисплей (красный, зеленый, оранжевый) программируется на 3 интервала измеряемого параметра; высота символа 14мм; подсветка единиц измерения.
- 4 входа сигнализации со светодиодными индикаторами, работающие в 6 различных режимах.
- Преобразование любого измеренного значения в аналоговый сигнал 0/4...20мА или 0...10В.
- Сохранение минимальных и максимальных значений измеряемых параметров.

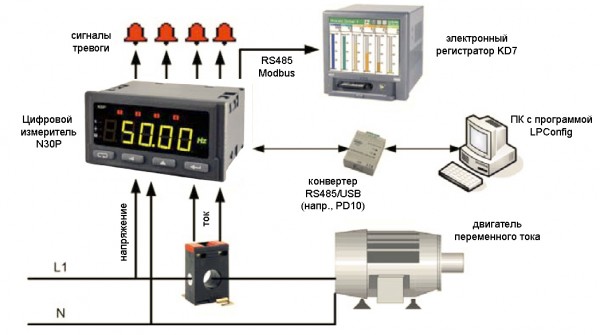

- Стандартное программирование прибора осуществляется с помощью кнопок или через интерфейс RS-485 и бесплатную программу LPConfig (при наличии данной опции). Параметры, которые могут быть перепрограммированы:
- цвет дисплея по каждому из трех интервалов
- пороговые значения параметров
- точность отображения результата (позиция десятичной точки)
- подсветка единиц измерения
- интервал усреднения измеряемых величин
- подробное описание показаний (индивидуально). - Питание: 85...253 В AC/DC или 20...40 В AC/DC
- Уровень защиты лицевой панели: IP65,
- Габаритные размеры: 96 x 48 x 64мм.
Подробнее технические характеристики цифрового измерителя параметров однофазной сети N30P Вы можете скачать в разделе ТЕХНИЧЕСКАЯ ДОКУМЕНТАЦИЯ.
- N30P_Manual_RU.pdf 1224 КB
- N30P_datasheet_EN.pdf 398.2 КB
- N30P_manual_EN.pdf 933.2 КB
