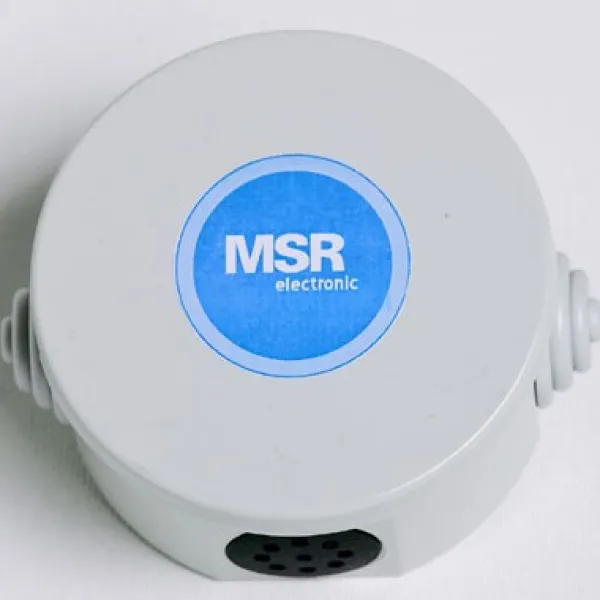

MA-4-20XX - Детектор фреона, с полупроводниковым сенсором

Арт.: MA-4-20XX

Данная модель снята с производства. Ближайшим аналогом является датчик фреона EnergoM-3001-Freon.

Детектор фреона MA-4-20XX служит для непрерывного контроля уровня концентрации в воздухе помещений паров фреона и других хладагентов.

(R 22, R 401a, R 401b, R 402a, R 402b, R 408a, R 409a, R 134a, R 404a, R 416a, R 507, R 410a, R 411a, R 123).

Основное назначение прибора заключается в обнаружении утечек хладагентов из холодильных или морозильных установок для соблюдения требований EN 378.

Детектор фреона можно использовать на объектах, которые подключены к электросетям низкого напряжения, в частности жилых и коммерческих помещениях, а также в промышленных зданиях и на предприятиях. Датчики серии μ-Gard MA нельзя применять в средах повышенной взрывоопасности.

Полупроводниковый чувствительный сенсорный элемент имеет высокую долговечность и позволяет получать стабильные результаты при определении наличия хладагентов/фреонов в диапазоне 20-300/20-2000 ppm при температуре окружающей среды от -20оС до +50оС.

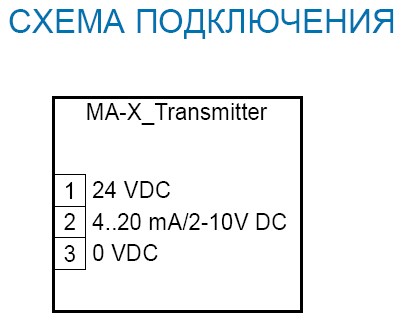

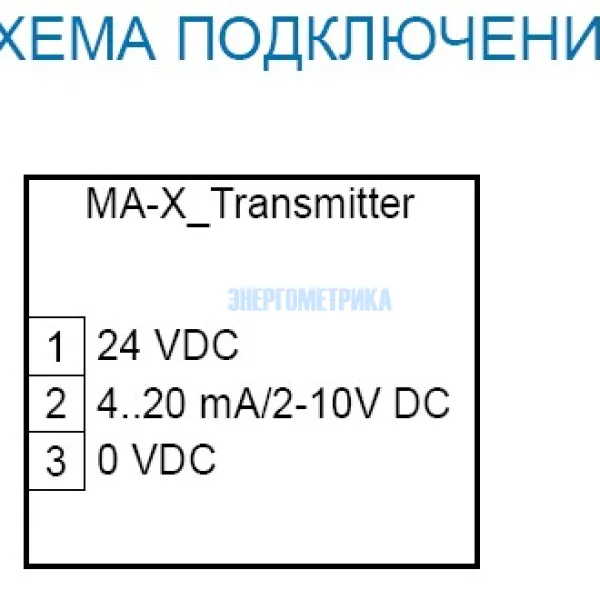

Аналоговые выходные сигналы 4-20 mA/2-10 В, преобразованные встроенным усилителем, дают возможность совмещать датчик с газовыми контроллерами серии ADC.

Детектор защищен от обратной полярности, КЗ и перегрузок. Класс защиты корпуса IP43

Техническая документация

Параметры

Технические характеристики детектора фреона MA-4-20XX
Чувствительный элемент	Полупроводниковый
Время реакции t90 (s)	≤ 50
Долговечность сенсора (эксплуатации в норм условиях) в год	≥ 5
Max. Время хранения	12 месяцев
Экологические свойства
Влажность non-condensing	15 – 95 % RH
Температура
Рабочая температура	-15 to + 50 °C
Температура хранения	0 to + 50 °C
Давление	Атмосферное ±10%
Электрические характеристики
Напряжение питания	18 - 28 VDC (защита от обратной полярности)
Мощность	Электрохимический сенсор: 22 mA, max. 0,6 VA Pellistor/ Полупроводниковый сенсор: 35 mA, max. 0.85 VA
Физические характеристики/
Корпус типа F	GW Plast 75 GWT
Воспламеняемость	UL 94: V0
Цвет корпуса	RAL 7032 (светло-серый)
Размеры	(d x H) 87 x 45,5 mm
Класс защиты	IP 43
Инсталляция	Настенный монтаж
Кабельный ввод	Стандартно 3 pieces
Присоединение	Винтовое. 0.25 mm2 (24 AWG) max. 2.5 mm2 (14 AWG)
Расстояние	Max. loop resist. 500 W (= wire resistor + controller input resistor)
Выходной сигнал (Аналоговый выходной сигнал)
Стандарт: 4-20 mA	Proportional, 4 – 20 mA, load ≤ 500Ω W overload and short-circuit proofed
Выбирается: 2-10 V	Proportional, 2 – 10 V, load ≥ 50Ω kW overload and short-circuit proofed
Руководящие документы	EMC- Directive 2004/108/EEC, CE
Гарантии	12 месяцев на материл (без сенсора)

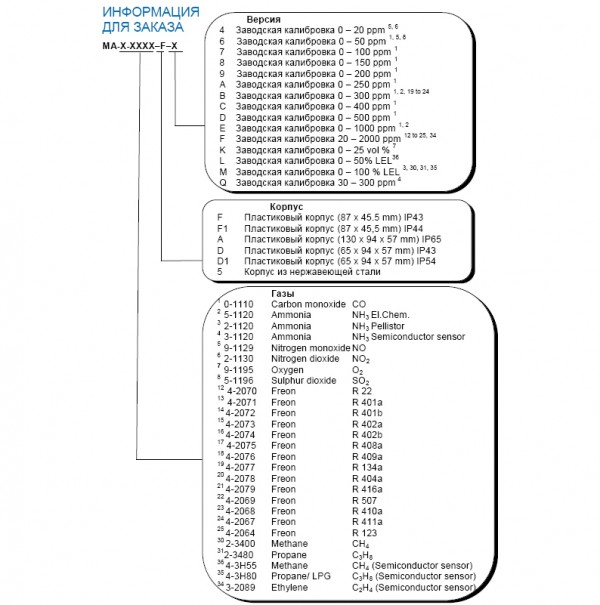

Диапазоны измерений детекторов фреона и датчиков хладагентов серии - MA-4-20XX
Датчик	Тип хладагента	Группа	Диапазон измерения	Относительная плотность газов (для воздуха =1)
MA-4-2070	R 22	HCFC	2000 ppm	3
MA-4-2071	R 401a	HCFC	2000 ppm	>1
MA-4-2072	R 401b	HCFC	2000 ppm	>1
MA-4-2073	R 402a	HCFC	2000 ppm	>1
MA-4-2074	R 402b	HCFC	2000 ppm	>1
MA-4-2075	R 408a	HCFC	2000 ppm	>1
MA-4-2076	R 409a	HCFC	2000 ppm	>1
MA-4-2077	R 134a	HFC	300 ppm / 2000 ppm	>1
MA-4-2078	R 404a	HFC	300 ppm / 2000 ppm	3,45
MA-4-2079	R 416a	HFC	300 ppm / 2000 ppm	>1
MA-4-2069	R 507	HFC	300 ppm / 2000 ppm	3,45
MA-4-2068	R 410a	HFC	300 ppm / 2000 ppm	2,3
MA-4-2067	R 411a	HFC	300 ppm / 2000 ppm	>1
MA-4-2064	R 123	HCFC	2000 ppm	>1
