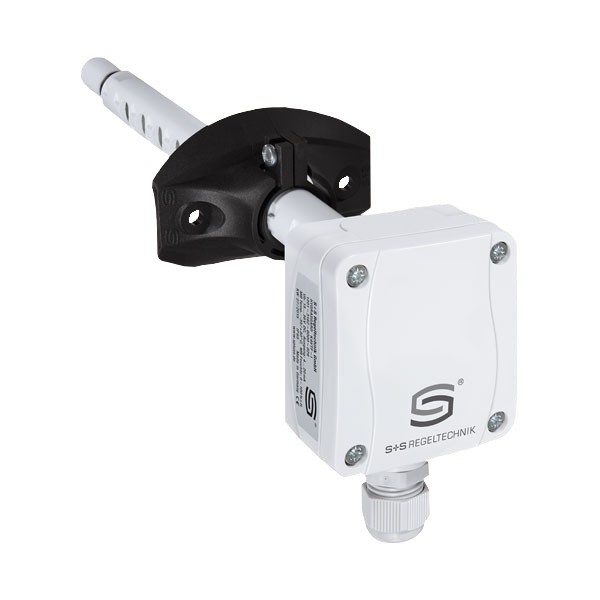

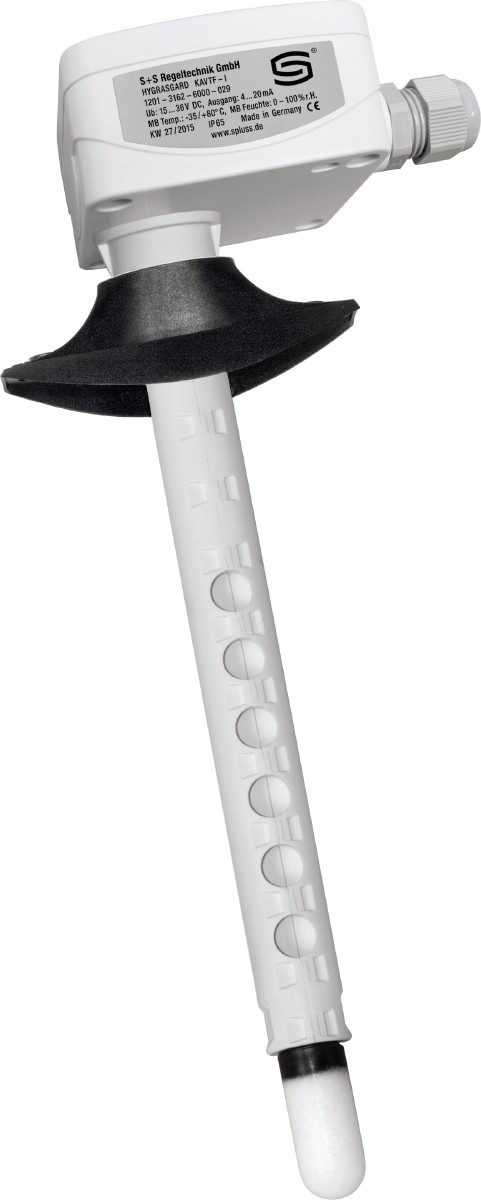

KAVTF - Датчик влажности канальный для измерения соотношения смеси по массе, относительной и абсолютной влажности, точки росы, энтальпии и температуры
KAVTF - канальный датчик влажности HYGRASGARD®, служит для определения различных величин, связанных с влажностью. Измеряются относительная влажность и температура окружающего воздуха. На основе измеренных значений далее вычисляются различные величины.
Наружный датчик влажности версии KAVTF-U оснащается двумя выходами 0...10 В, Наружный датчик версии KAVTF-I оснащается двумя выходами 4...20 мА.

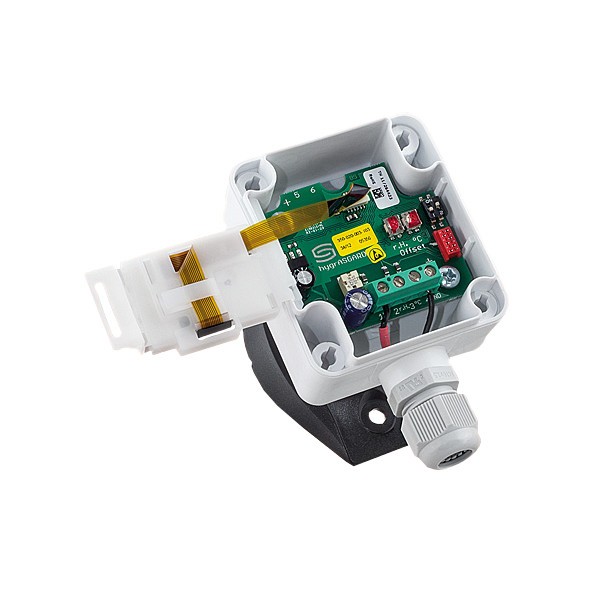

Выбор величин, подаваемых на выход, производится с помощью DIP-переключателей. Для выхода 1 можно выбрать относительную влажность (в %), абсолютную влажность (г/м³), соотношение по массе (г/кг), температуру точки росы (°C) или энтальпию (кДж/кг) (в пренебрежении атмосферным давлением). На выход 2 подается температура окружающего воздуха (°C), причем можно выбрать один из четырех диапазонов измерения.
В состоянии поставки на выход 1 подается относительная влажность (0...100 %), диапазон измерения температуры на выходе 2 – 0...50 °C. Разнообразие вариантов конфигурации позволяет решать различные задачи измерения и регулирования.
Устройство следует использовать в воздухе, не содержащем вредных веществ и конденсата, без разрежения или избыточного давления вблизи чувствительного элемента. К областям применения относятся медицинская техника, холодильная техника, системы кондиционирования, особо чистые и стерильные помещения.

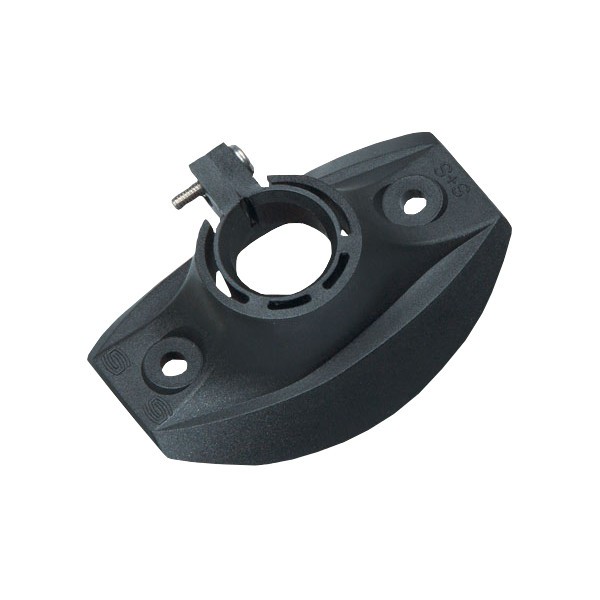

Датчик влажности KAVTF пригоден для установки в каналах.
Подробнее технические характеристики Вы можете скачать в разделе ТЕХНИЧЕСКАЯ ДОКУМЕНТАЦИЯ.
| KAVTF - Датчик влажности канальный для измерения соотношения смеси по массе, относительной и абсолютной влажности, точки росы, энтальпии, температуры | |||||||||||||||||||||||||||||||||||||
|
Тип / группа товаров 1 |
Диапазон измерения отн. влажности (переключаемый) | Выход температуры (переключаемый) | Выход "отн. влажность" | Выход "температура" | |||||||||||||||||||||||||||||||||
|
KAVTF-I |
0…100% (стандартный) 0...50 г/кг (MR) 0...80 г/кг (MR) 0...50 г/кг (A.H.) 0...80 г/кг (A.H.) 0…+50°C (TP) -20…+80°C (TP) 0...85 кДж/кг (ENT.) |
0…+50°C (стандартный) -20…+80°C -35…+75°C -35…+35°C |
4-20 мА | 4-20 мА | |||||||||||||||||||||||||||||||||
| KAVTF-U | 0…100% (стандартный) 0...50 г/кг (MR) 0...80 г/кг (MR) 0...50 г/кг (A.H.) 0...80 г/кг (A.H.) 0…+50°C (TP) -20…+80°C (TP) 0...85 кДж/кг (ENT.) |
0…+50°C (стандартный) -20…+80°C -35…+75°C -35…+35°C |
0...10 В | 0...10 В | |||||||||||||||||||||||||||||||||

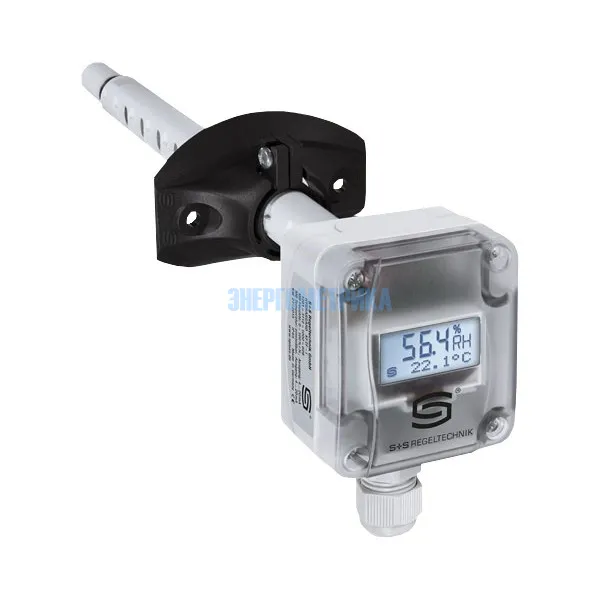

| KAVTF-xx-дисплей | дисплей однострочный со сменяющейся индикацией | ||||||||||||||||||||||||||||||||||||
| Опционально: | прочие диапазоны | ||||||||||||||||||||||||||||||||||||
- KAVTF_datasheet_ru.pdf 676.2 КB
- KAVTF_manual_ru.pdf 1143.8 КB
