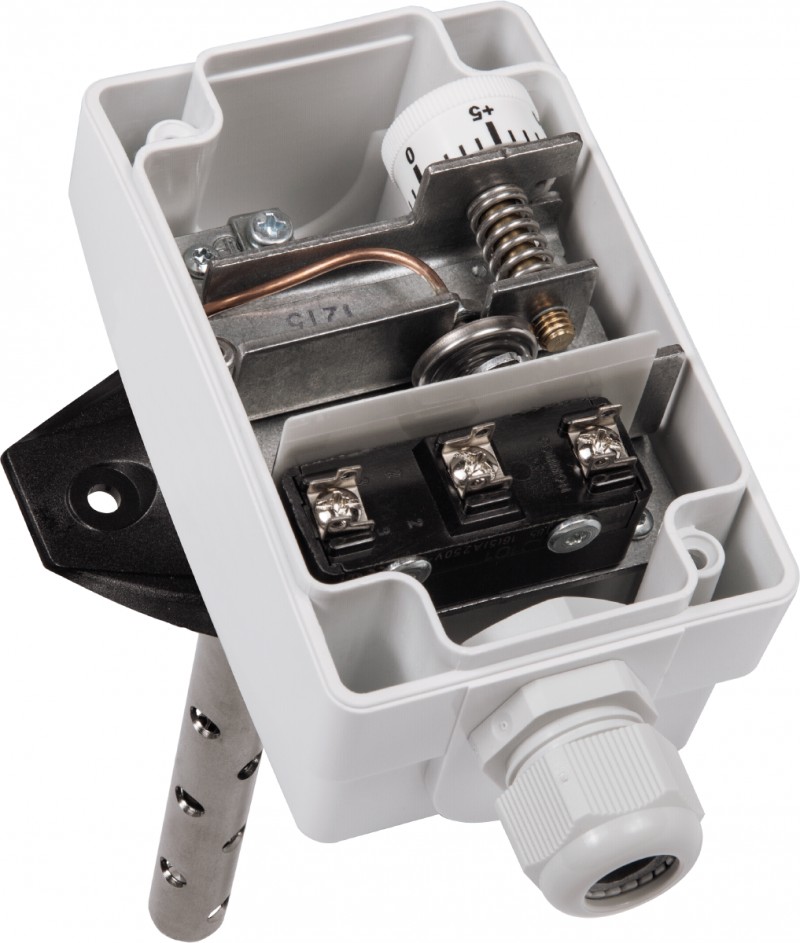

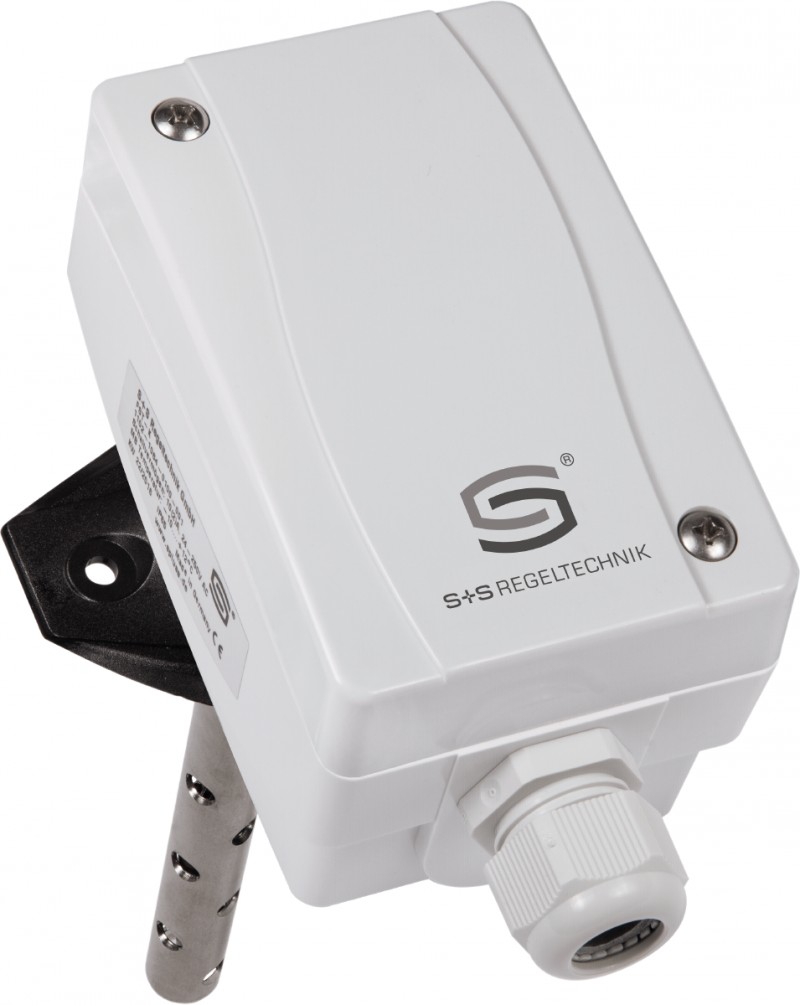

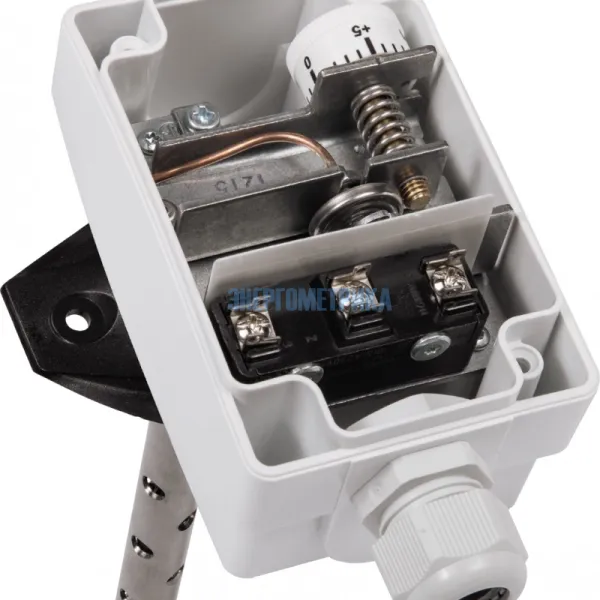

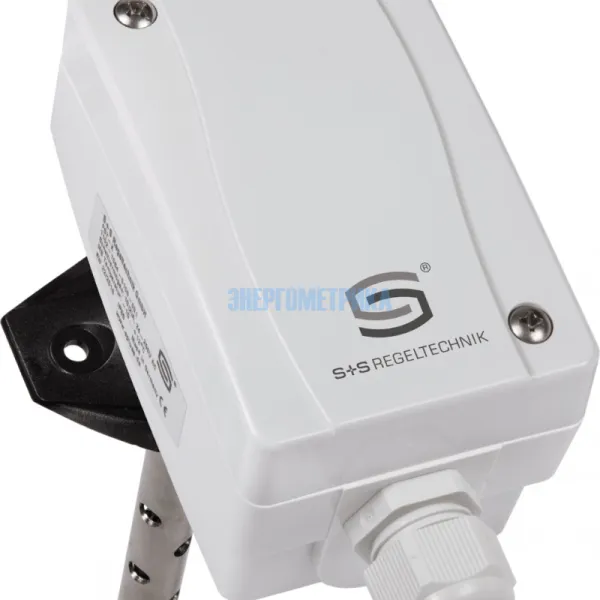

FST-K - Канальный термостат защиты от замерзания
FST-K - канальный термостат защиты от замерзания с релейным выходом, контролируемой по всей длине канальной трубкой, с автоматическим переключением в исходное положение или механической блокировкой, на выбор с ручным сбросом или без ручного сброса.
Пригоден для контроля температуры (на стороне воздуха или воды) теплообменных аппаратов, систем циркуляции воды и отопительных батарей в целях защиты от замерзания и для предотвращения ущерба от переохлаждения (например, в каналах систем вентиляции и кондиционирования воздуха).
FST-K является самозащищенным, с функцией распознавания выхода из строя датчика. При повреждении капиллярно-мембранной системы происходит автоматическое переключение в режим нагрева. В комплект поставки включен присоединительный фланец MF-14-K.
Доступные конфигурации
| Модель | Артикул | ||
|---|---|---|---|
| THERMASREG® FST-K | 1102-1064-0100-001 | ||
| THERMASREG® FST-K HR | 1102-1064-1100-000 |
| Технические характеристики FST-K - термостата защиты от замерзания | |||||||||||||||||||||||||||||||||||||
| Коммутационная способность | 10 (2) A, 250 В переменного тока; благодаря использованию позолоченных контактов — также коммутация сигнальных напряжений < 24 В |
||||||||||||||||||||||||||||||||||||
| Диапазон настройки | −10 °C ...+15 °C ⁄ +14 °F...+59 °F, предустановлен на = +5 °C (+41 °F) | ||||||||||||||||||||||||||||||||||||
| Разность температур включения и выключения | 2 ±1 K (3,6 ±1,8 °F) | ||||||||||||||||||||||||||||||||||||
| Воспроизводимость | ± 0,5K (±0,9 °F) | ||||||||||||||||||||||||||||||||||||
| Контакт | защищенный от пыли микропереключатель в качестве однополюсного, беспотенциального переключателя (переключающий) | ||||||||||||||||||||||||||||||||||||
| Сброс | FST-K — автоматически, FST-K-HR — вручную |
||||||||||||||||||||||||||||||||||||
| Допустимая среда | воздух | ||||||||||||||||||||||||||||||||||||
| Температура окружающей среды | максимальная рабочая температура: +70 °C (+158 °F) минимальная рабочая температура: w + мин. +2 °C (мин. +3,6 °F) хранение ⁄ транспортировка: −30...+70 °C (−22...+158 °F) |
||||||||||||||||||||||||||||||||||||
| Корпус | пластик, полиамид, 30 % усиление стеклянными шариками, цвет — транспортный белый (аналогичен RAL 9016) | ||||||||||||||||||||||||||||||||||||
| Размеры корпуса | 108 x 70 x 73,5 мм (Thor 2) | ||||||||||||||||||||||||||||||||||||
| Присоединение кабеля | M 20 x 1,5; с разгрузкой от натяжения | ||||||||||||||||||||||||||||||||||||
| Монтаж ⁄ подключение | при помощи пластикового присоединительного фланца (содержатся в комплекте поставки) | ||||||||||||||||||||||||||||||||||||
| Электрическое подключение | 0,14–2,5 мм², по винтовым зажимам | ||||||||||||||||||||||||||||||||||||
| Защитная трубка | металлическая, CuZn37 (2.0321), Ø 14 мм, NL = 205 мм | ||||||||||||||||||||||||||||||||||||
| Материалы | листовые детали: оцинкованная сталь капиллярная трубка: медь ввод для капиллярной трубки: R 507 коммутационные контакты: серебро ⁄ никель (90 % ⁄ 10 %), позолота (3 мкм) |
||||||||||||||||||||||||||||||||||||
| Класс защиты | I (согласно EN 60 730-1) | ||||||||||||||||||||||||||||||||||||
| Степень защиты | IP65 (согласно EN 60 529) | ||||||||||||||||||||||||||||||||||||
| Нормы | соответствие CE-нормам, директива 2014 ⁄ 30 ⁄ EU, директива 2014 ⁄ 35 ⁄ EU «Низковольтное оборудование» | ||||||||||||||||||||||||||||||||||||
| Принцип работы | Контакт C – 2: опасность замерзания или обрыв датчика Контакт C – 3: нормальный режим |
||||||||||||||||||||||||||||||||||||
