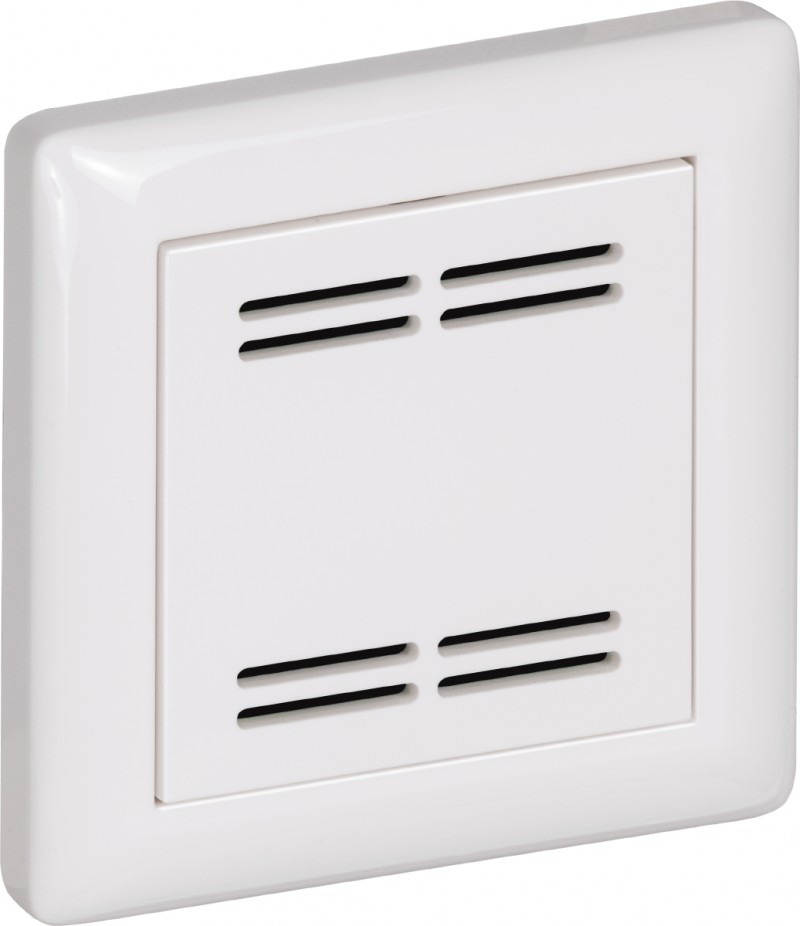

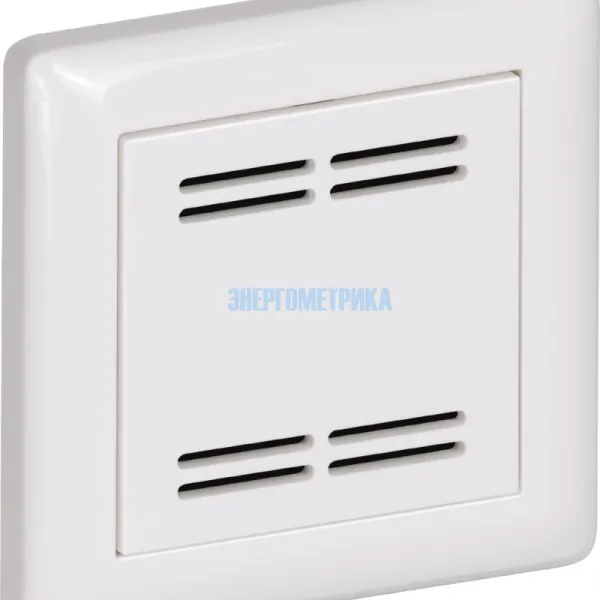

FSFM / FSFTM - Комнатный преобразователь влажности и температуры
Датчик влажности и температуры для помещений FSFM/ FSFTM для скрытой установки в плоскую рамку для выключателей, предназначен для измерения относительной влажности и темпе- ратуры воздуха. Он преобразует измеряемые величины в нормированный сигнал 0–10 В.
Для измерения влажности и температуры используется цифровой чувствительный элемент с высокой долговременной стабильностью. Относительная влажность (в процентах) является частным от деления парциального давления ненасыщенного водяного пара на давление насыщенного пара при той же температуре.
Скрытая установка датчика FSFM/ FSFTM осуществляется в отдельную высококачественную плоскую рамку для выключателей, предпочтительно в изделия фирм Gira, Berker, Merten, Jung и Siemens либо Busch-Jaeger (с помощью монтажных адаптеров для скрытой установки), либо в сочетании с выключателями освещения, электрическими розетками.
Датчик FSFM/ FSFTM используется в неагрессивной среде без содержания пыли, в холодильной технике, системах кондиционирования, оборудовании для особо чистых и стерильны.
Доступные конфигурации
| Модель | Артикул | |||
|---|---|---|---|---|
| HYGRASGARD® FSFM-U | 1201-9121-0000-162 | |||
| HYGRASGARD® FSFTM-U | 1201-9121-1000-162 |
| Технические характеристики комнатного преобразователя влажности и температуры FSFM / FSFTM | ||||||
| Напряжение питания: | 24 В перем. ⁄ пост. тока (±10 %) | |||||
| Потребляемая мощность: | < 1,1 Вт ⁄ 24 В пост. тока; < 2,2 В А ⁄ 24 В перем. Тока | |||||
| Чувствительный элемент: | цифровой датчик влажности, со встроенным датчиком температуры, малый гистерезис, высокая долговременная стабильность | |||||
| Долговременная стабильность: | ±1 % в год | |||||
| Диапазон измерения вл.: | 0...100 % отн. вл. | |||||
| Рабочий диапазон вл.: | 0...95 % отн. вл. (без конденсата) | |||||
| Погрешность (вл.): | обычно ±3,0 % (от 20 до 80 % отн. вл.) при +25 °C, иначе ±5,0 % | |||||
| Выходной сигнал вл.: | 0–10 В | |||||
| Диапазон измерения темп.: | 0...+50 °C | |||||
| Погрешность измерения темп.: | обычно ± 0,8 K при +25 °C | |||||
| Выходной сигнал темп.: | 0–10 В | |||||
| Монтаж: | в монтажную коробку Ø 55 мм | |||||
| Эл. подключение: | 0,14–1,5 мм², посредством штекерных клемм | |||||
| Температура окружающей среды: | хранение: –35...+85 °C; эксплуатация: 0...+50 °C | |||||
| Допустимая относительная влажность воздуха: | до 90 %, без конденсата | |||||
| Среда: | чистый воздух и неагрессивные, негорючие газы | |||||
| Класс защиты: | III (согласно EN 60730) | |||||
| Степень защиты: | IP20 (согласно EN 60529) | |||||
| Нормы: | соответствие CE-нормам, электромагнитная совместимость согласно EN 61326, директива 2014 ⁄ 30 ⁄ EU | |||||
| Дизайн корпуса: | GIRA System 55 (другие рамки для установки, производители выключателей, цвета и цены — по запросу) | |||||
| Корпус: | пластик, стандартный цвет — чистый белый глянцевый, аналогичен RAL 9010 (другие цвета — по запросу, при этом варианты цветов зависят от рамок для выключателей освещения) | |||||
