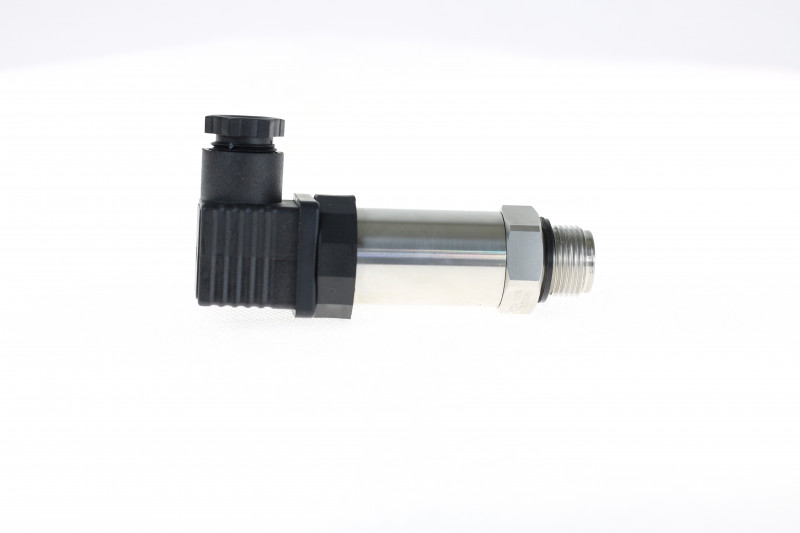

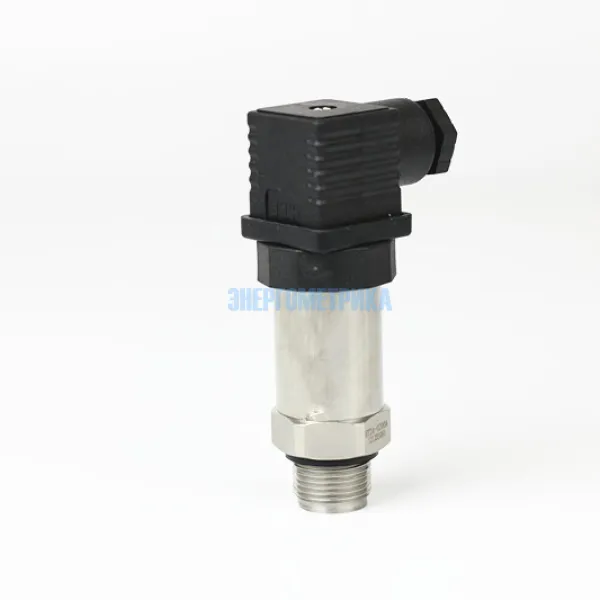

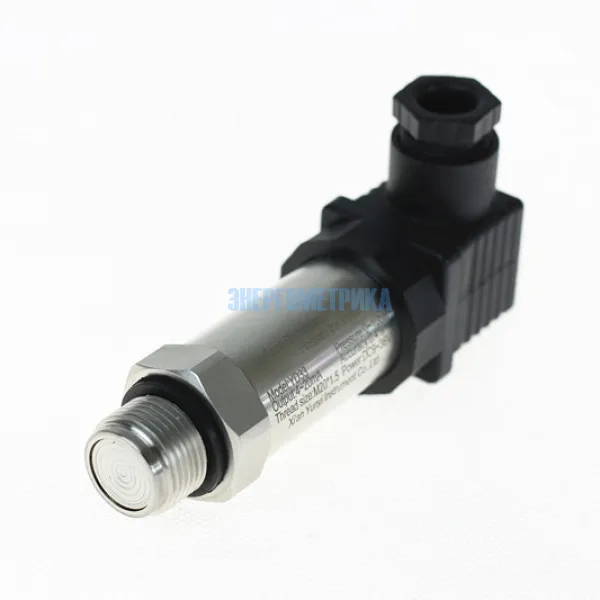

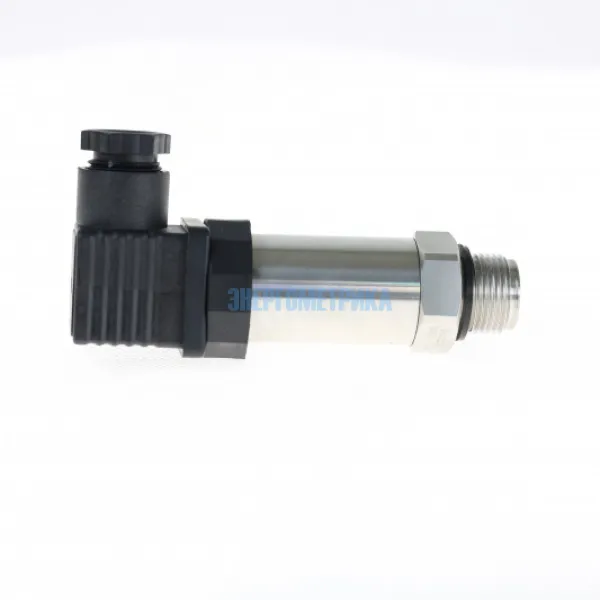

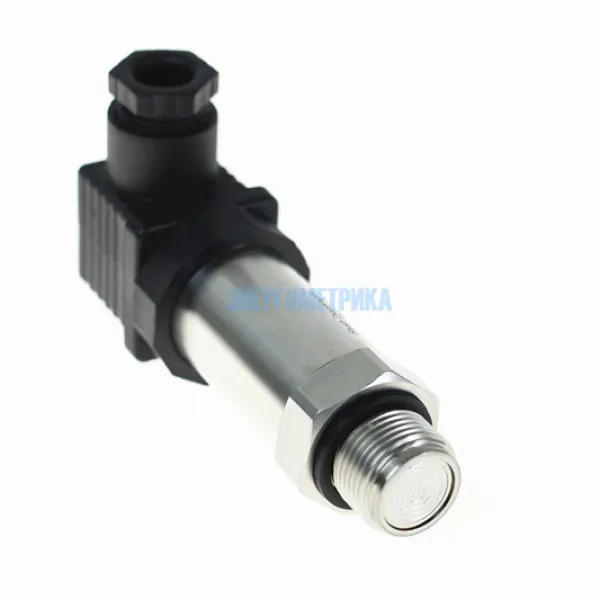

EYD33 - Мембранный датчик давления

Арт.: EYD33

Мембранный датчик давления EYD33 применяется в машиностроении, пищевой промышленности, в медицине.

EYD33 изготовлен из высококачественного кремниевого пьезорезистивного датчика. Пьезорезистивный датчик размещен в корпусе из нержавеющей стали.

Особенности:

Измерительный диапазон давления: 0...10 МПа;
Выход: 4...20 мА (2-х проводная схема), 0...10 В, 0...5 В, 1...5 В (3-х проводная схема), RS-485 (Modbus RTU);
Питание: 10...30 В постоянного тока;
Резьба: G 1/2, NTP (под заказ);
Точность: 0,25%;
Защита от перенапряжения, перегрузки по току, защита от обратной полярности.

Техническая документация

EYD33_Datasheet_en.pdf

Параметры

Технические характеристики мембранного датчика давления EYD33
Измерительный диапазон давления	0...10 МПа (под заказ можно выполнить любой диапазон)
Перегрузка	2 раза (10 МПа и менее); 1,5 раза (10 МПа и более)
Точность	± 0.1% FS ,± 0.2% FS , ± 0.5% FS,± 1% FS
Нелинейность	<± 0.2% FS
Гистерезис и повторяемость	≤ ± 0.1% FS
Долгосрочная стабильность	≤ ± 0.1% FS / год
Дрейф нуля	≤ ± 0.02% FS / ℃
Время отклика	≤500 мс (стандарт)
Выход	4...20 мА (2-х проводная схема), RS-485 (под заказ), hart (под заказ)
Напряжение питания	24 В постоянный ток (12...32 В постоянный ток, возможно меньшее количество контактов)
Сопротивление нагрузки	≤ 500 Ом
Выходное сопротивление	≤ 250 Ом
Подключение	стандарт для штепсельной вилки типа Hersman, дополнительная прямая розетка
Соединение	M20 × 1.5 or G1/2
Материал	материалы из нержавеющей стали 316L
Класс защиты	IP 65
Средняя температура	-30 ~ 80 ℃
Температура окружающей среды	-40 ~ 80 ℃
Температура хранения	-40 ~ 100 ℃

Вам может быть интересно

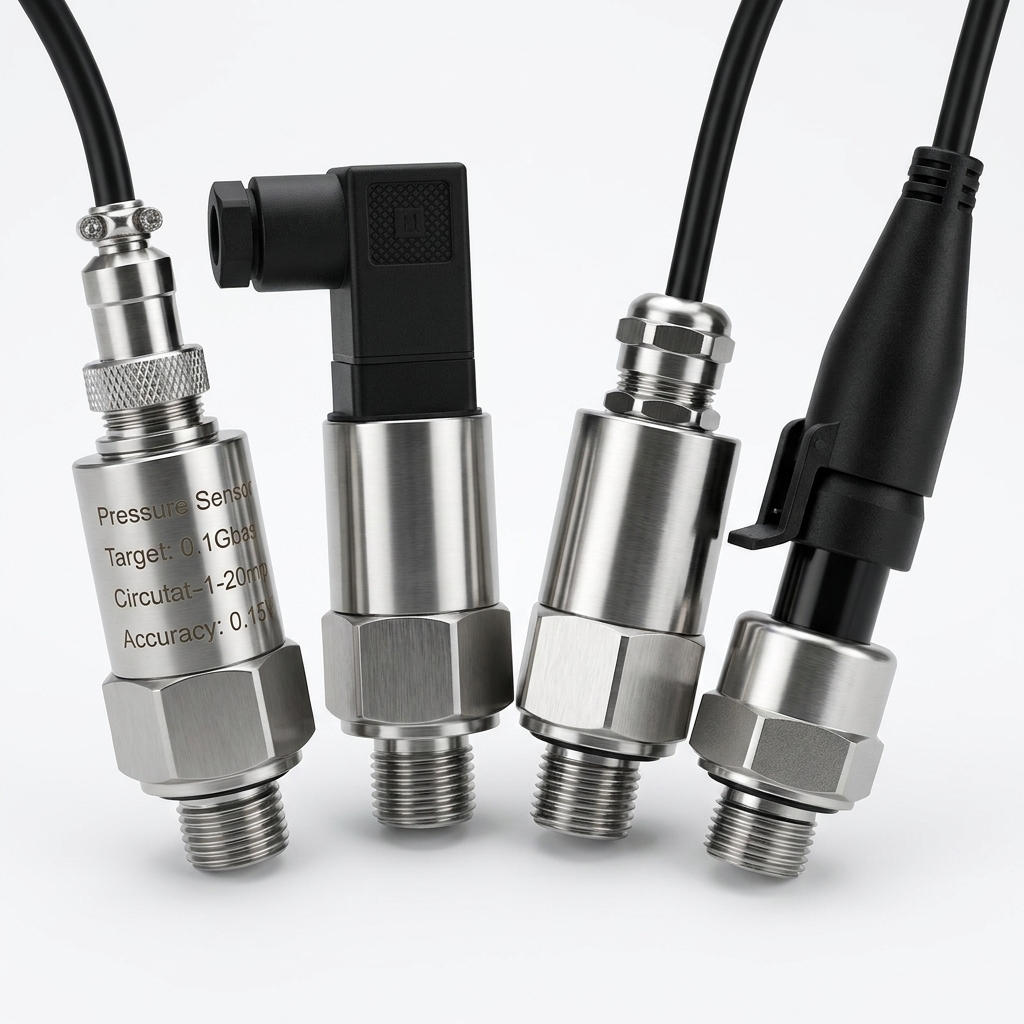

EYD35 - Мембранный датчик давления
