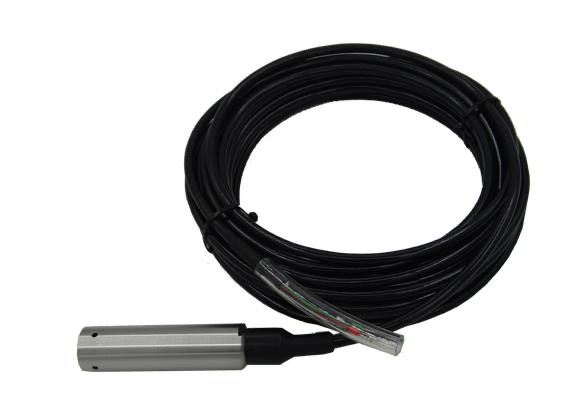

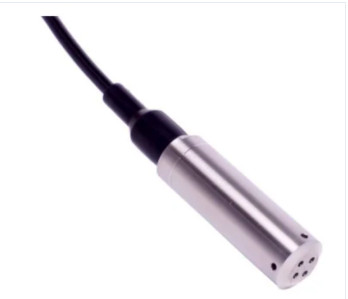

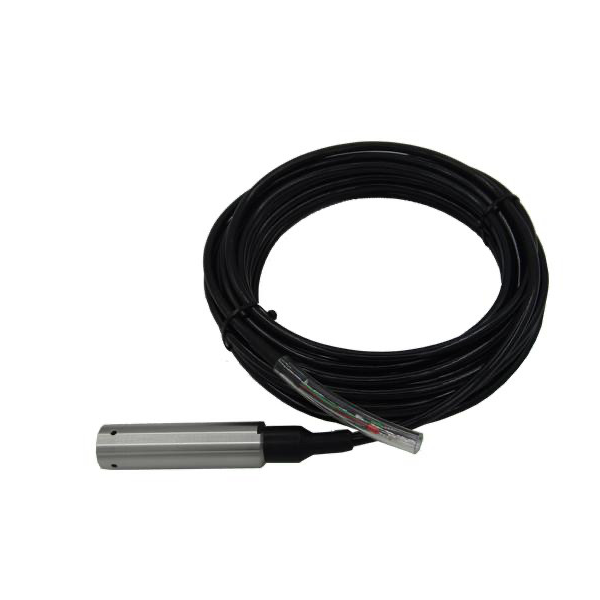

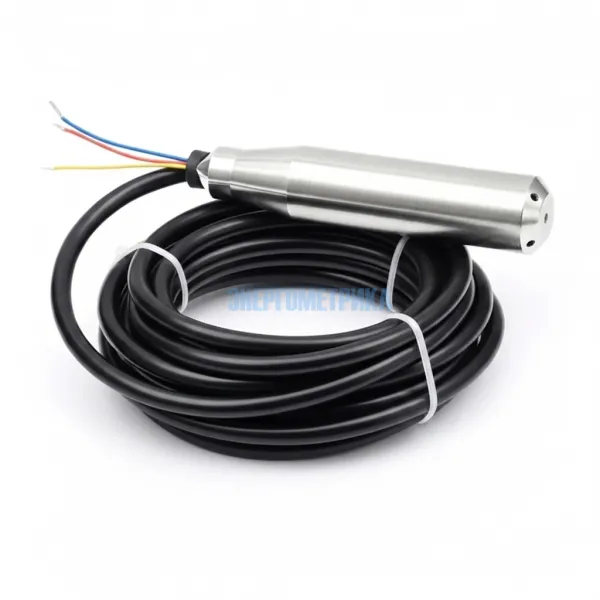

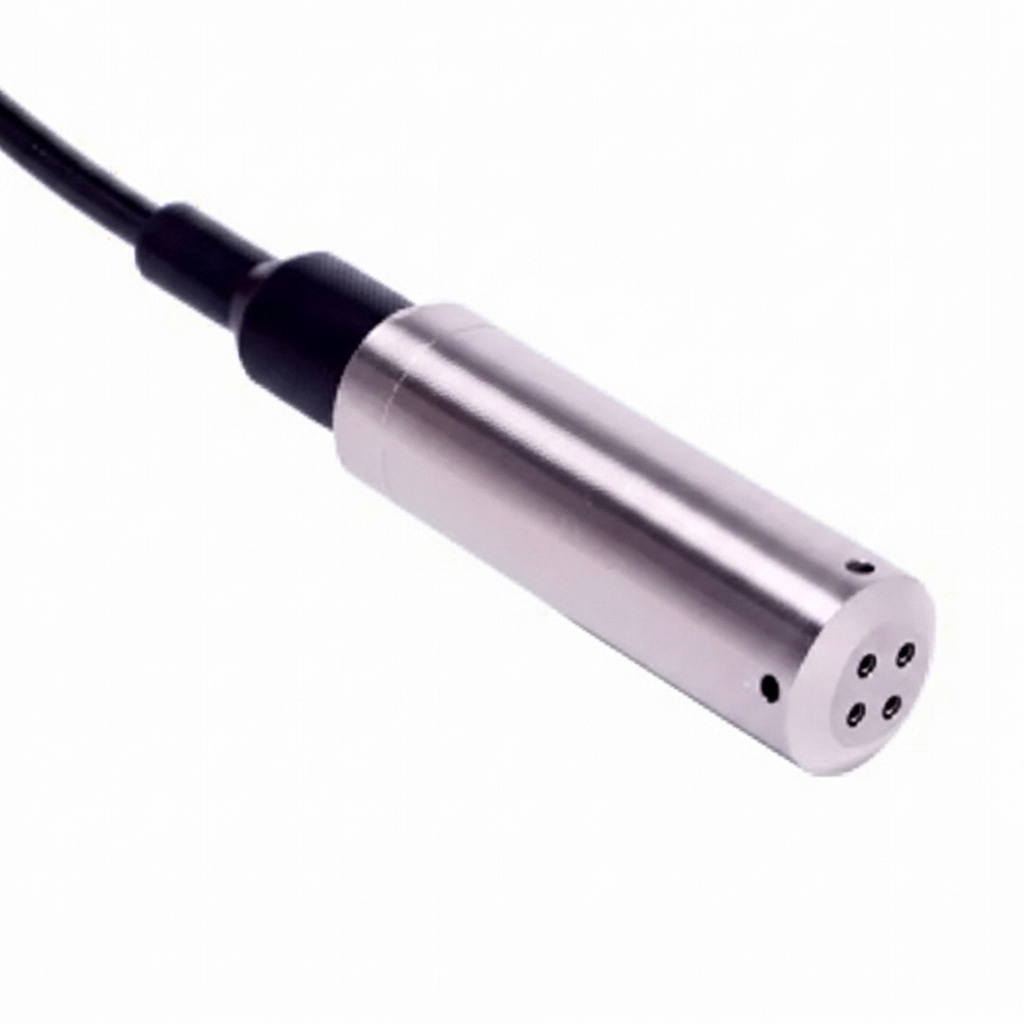

EYD322-A - Датчик уровня жидкости
Артикул: EYD322-A
Датчик уровня жидкости EYD322-A используется главным образом в нефтехимической промышленности, металлургии, электроэнергии, водоснабжениии и других направлениях промышленности где необходимо измерение уровня жидкости.
Датчик уровня жидкости EYD322-A входного типа основана на принципе, согласно которому измеряемое статическое давление жидкости пропорционально высоте жидкости.
Особенности:
- Диапазон измерения: 0...10...100m;
- Выходной сигнал: 4...20 мА или 0...10 В;
- Напряжение питания: 24 В постоянного тока;
- Точность: +/-0.1,+/-0.2.+/-0.5% F.S;
- Нелинейность/повторяемость, запаздывание: +/-0.1,+/-0.2.+/-0.5% F.S;
- Дрейф нуля: +/-0.01,+/-0.02.+/-0.005% F.S.;
- Погрешность: +/-0,1%
- Защита от избыточного давления: 200%;
- Рабочая температура: от -20ºC до 85ºC;
- Защита от помех и перенапряжений;
- Керамическая мембрана.
| Технические характеристики датчика уровня жидкости EYD322-A | ||||||||
| Диапазон измерения | ||||||||
| Манометрическое давление | ||||||||
|
H2O |
Диапазон | 0…1 | 0…3 | 0…5 | 0…10 | 0…20 | 0…50 | 0...100 |
| Перегрузка | 3 | 10 | 10 | 25 | 50 | 100 | 200 | |
| Абсолютное давление | ||||||||
| H2O | Диапазон | 0...20 | 0...50 | 0...100 | ||||
| Перегрузка | 50 | 100 | 200 | |||||
| Выходной сигнал | ||||||||
| Ток (2-х проводная схема) | 4...20 мА | |||||||
| Напряжение (3-х проводная схема) |
0…10В, 0…5 В, 1…5В, 0.5…4.5В |
|||||||
| Пропорциональное напряжение (3-х проводная схема) |
0.5…4.5 В |
|||||||
| Цифровой выход |
4…20 мА+Hart, 4…20 мА+RS485, RS485 ；I2C |
|||||||
|
Диапазон температур |
||||||||
| Рабочая температура |
-20℃～85℃ |
|||||||
| Температура хранения |
-40℃～125℃ |
|||||||
|
Температурный дрейф |
||||||||
| Дрейф нулевой температуры |
1H2O≧диапазон ±0.05%FS/℃ 10H2O≤диапазон ±0.03%FS/℃ |
|||||||
| Полномасштабный дрейф |
1H2O≧диапазон ±0.05%FS/℃ 10H2O≤диапазон ±0.03%FS/℃ |
|||||||
