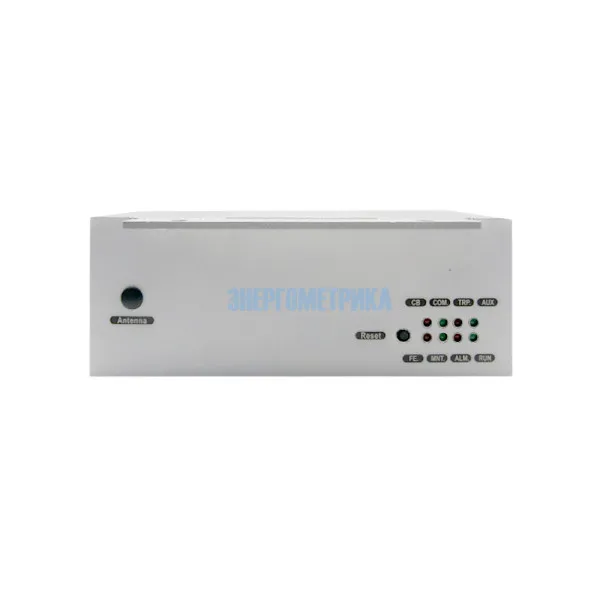

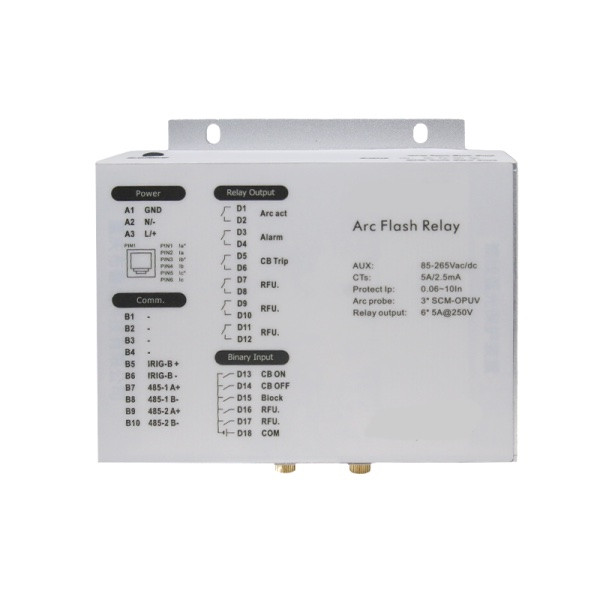

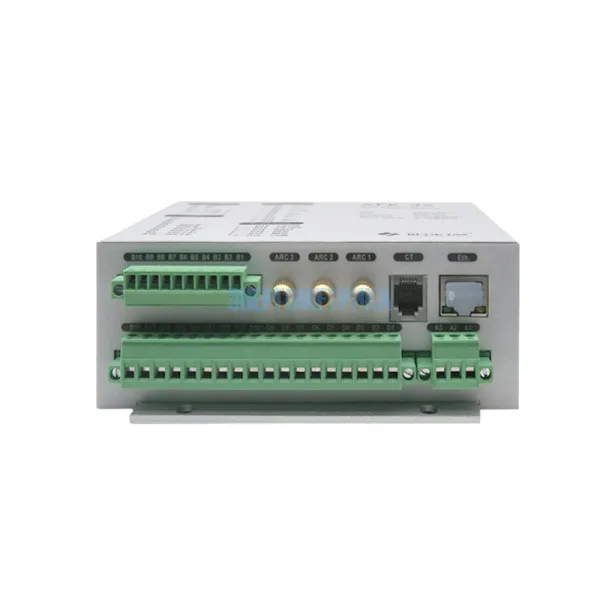

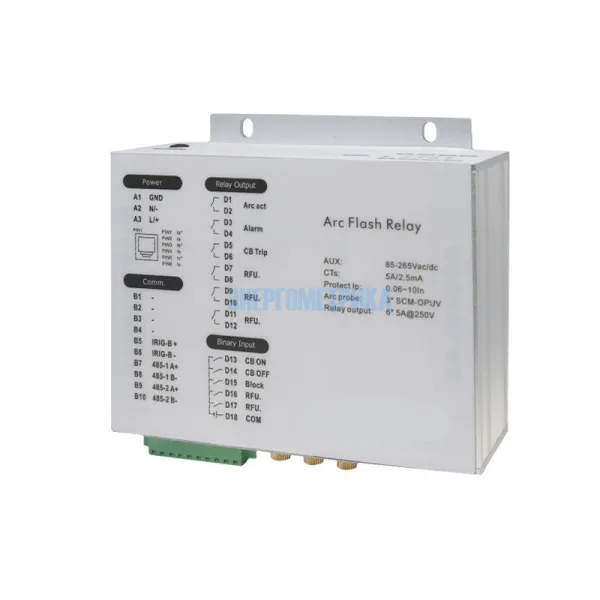

EnergoM-AFR-3S - Устройство дуговой защиты
Устройство дуговой защиты EnergoM-AFR-3S служат важнейшими компонентами для обнаружения дуговых замыканий в электрических системах, обеспечивая защиту оборудования и персонала.
EnergoM-AFR-3S использует расширенный мониторинг таких параметров, как ток, напряжение и электрическая мощность, для быстрого выявления дуг.
Предназначенное для применения в системах распределения электроэнергии среднего и высокого напряжения, шкафах управления, трансформаторах, генераторах, двигателях и различном электрооборудовании, устройство дуговой защиты EnergoM-AFR-3S работает по принципу двойного критерия.
Сочетая обнаружение дугового разряда с обнаружением перегрузки по току, оно обеспечивает быстрое защитное реагирование и высокую надежность.
Особенности:
- Расширенный мониторинг параметров электрической мощности;
- Быстрая реакция. Выявление дуговых замыканий в электрических системах;
- Эффективно снизить риск возгорания в электрических системах;
- Быстро отключите электропитание для обеспечения электробезопасности;
- Двойной критерий обнаружения дуги и обнаружения перегрузки по току;
- Комплексные записи SOE для анализа и оптимизации системы.
| Технические характеристики устройство дуговой защиты EnergoM-AFR-3S | |||
| EnergoM-AFR-S | EnergoM-AFR-M | EnergoM-AFR-3S | |
| Основные параметры | |||
| Источник питания | 85...265 В переменного/постоянного тока | 85...265 В переменного/постоянного тока, опционально 24/48 В постоянного тока | |
| Диапазон защиты | 0.08~10 In | 0~20 In | 0.06~10 In |
| Номинальный ток (In) | 5А или 1А | ||
| Груз | <0,5 ВА | ||
| Защита текущей точности | <2% | ||
| Защита точности частоты | 0,1 Гц | ||
| Ввод и управление сигналом дуги | |||
| Количество каналов | 3 | 12-48 | 3 |
| Тип датчика | Оптоволокно | ||
| Тип света обнаружения | Видимый свет/УФ-свет (опционально) | ||
| Контакт катушки отключения | Быстродействующее реле AC250V/8A, пассивный узел | ||
| Время срабатывания отключения | Чистая дуговая защита: ≤10 мс Защита от перегрузки по току + дуги: ≤20 мс |
||
| Релейные каналы DO | 6 | 9 | 4/6 (опционально) |
| Защитная изоляция | Фотоэлектрическая изоляция, напряжение изоляции 2500 В | ||
| Связь по RS485 | |||
| Коммуникационный порт | RS485 Modbus-RTU (один стандартный, два дополнительных) | ||
| Тип изоляции | Фотоэлектрическая изоляция, молниезащита | ||
| Скорость передачи данных | 9600 бит/с | ||
| Ethernet-связь | |||
| Интерфейс | 2-канальный Ethernet опционально | ||
| Параметры сети | 10М/100М адаптивный | ||
| IP-адрес по умолчанию | 192.168.12.2/192.168.13.2 | ||
| Другие параметры | |||
| Рабочая среда | -10 ~ 55°C, относительная влажность < 93 % (без конденсата) | ||
| Среда хранения | -30 ~ 70°C, относительная влажность < 70 % (без конденсата) | ||
| Относительная влажность | 5%~95% | ||
| Атмосферное давление | 60кПа~106кПа | ||
Максимальная безопасность: устройство дуговой защиты для вашей электроустановки
Устройство дуговой защиты - важный компонент, обеспечивающий безопасность работы электрооборудования. Наш каталог предлагает надежные решения в области дуговой защиты, включая продукцию Energom AFR-3S, которая обеспечивает эффективную защиту от дуговых вспышек.
Преимущества использования устройства дуговой защиты Energom AFR-3S:
- Надежность: Устройство обеспечивает быстрое обнаружение дуговых разрядов и моментальное отключение электроустановки для предотвращения аварийных ситуаций.
- Высокая чувствительность: AFR-3S обладает высокой чувствительностью к дуговым разрядам, что позволяет минимизировать риск возникновения серьезных повреждений оборудования.
- Простая установка и настройка: Устройство легко устанавливается и настраивается на определенные параметры, что обеспечивает удобство в эксплуатации.
Выбирая устройство дуговой защиты Energom AFR-3S, вы получаете надежное и эффективное решение для обеспечения безопасности вашей электроустановки. Заказывайте прямо сейчас и обеспечьте максимальную защиту вашего оборудования от дуговых вспышек!
- EnergoM-AFR-3S_datasheet_EN.pdf 347.2 КB
- EnergoM-AFR-3S_manual_EN.pdf 1451.7 КB
