EDL175XR - Переносной электроанализатор SATEC, электроанализатор сети
EDL175XR - Переносной электроанализатор SATEC, электроанализатор сети

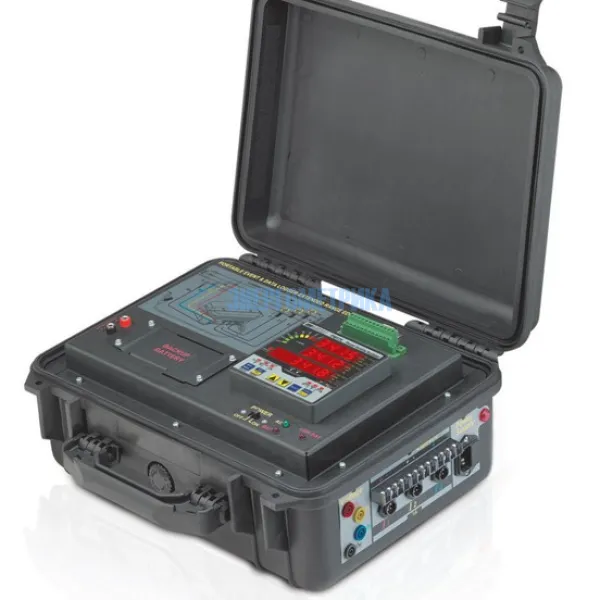

Переносной электроанализатор EDL175XR SATEC реализует все возможности анализатора качества электроэнергии PM175, имеет ударопрочный и герметичный корпус. Питание от сети 220 В или от внутреннего аккумулятора, что позволяет проводить измерения автономно.

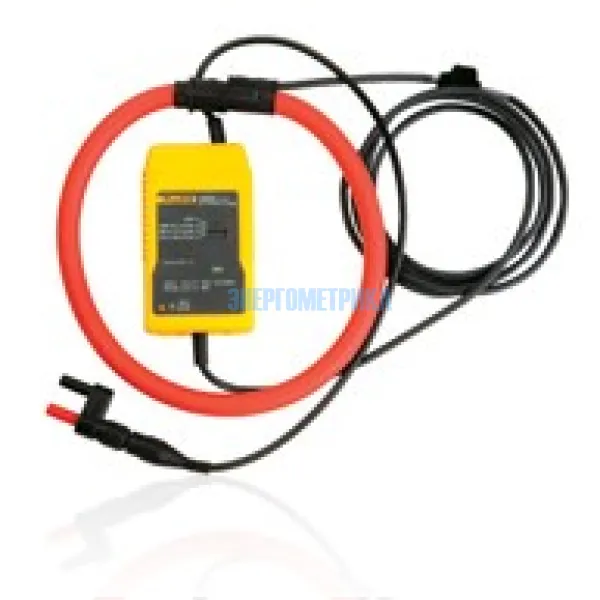

Полный контроль качества электрической энергии по ГОСТ 13109-97, с формированием автоматизированного отчета. EDL175XR поставляется с набором токовых клещей на базе пояса Роговского (30А/300А/3000А).
Электроанализатор EDL175XR обеспечивает высокую точность при измерении большого числа параметров.

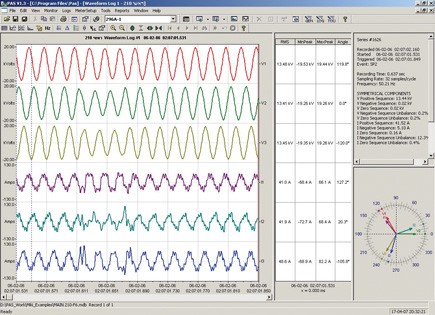

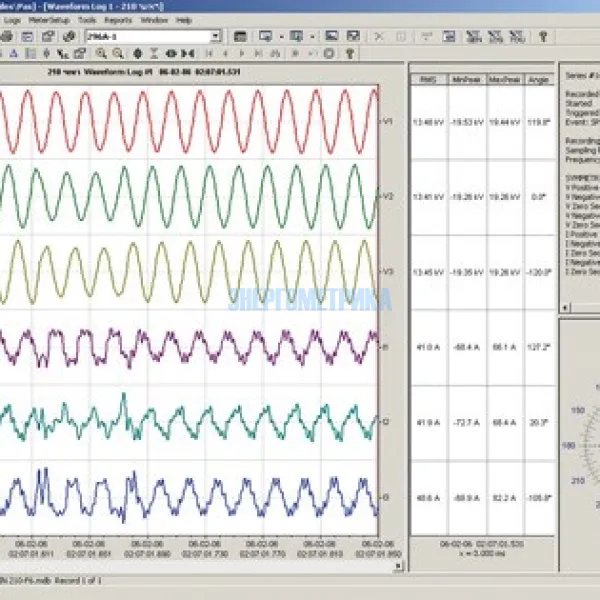

Прибор позволяет одновременное измерение трех фазных токов. Возможно измерение малых токов, через специальные кабели с диапазоном измерения от 100мА до 10А. EDL175XR оснащен пакетом прикладных программ PAS, который обеспечивает возможности мониторинга, анализа данных и настройки прибора.
Техническая документация
Параметры
Прибор EDL175XR SATEC обладает широкими возможностями непосредственной и удаленной связи с персональным компьютером: прямое соединение по RS232, соединение по RS422/485, через локальную сеть или интернет, также через обычный модем.
При использовании GSM модема, который можно опционально заказать с прибором, связь становится беспроводной. Дальность связи ограничена только зоной покрытия сотового оператора. В комплект идет бесплатный пакет PAS, работающий с GSM модемом.
Например, установка прибора EDL175XR SATEC на дизель-генератор позволяет полностью контролировать электрические параметры ДГУ и нагрузки. Прибор программируется на запись трендов по нескольким параметрам, а также различных аварийных ситуаций. Это важно контролировать у постоянно работающих ДГУ, где часто нарушаются правила и режимы эксплуатации.
| Переносной электроанализатор EDL175XR | |
| Функции и характеристики | EDL175 XR |
| Основные измерения | |
| U | + |
| I, Io | + |
| Частота (50, 60) | + |
| Несимметрия напряжений и токов | + |
| Максимальный интегральный ток | + |
| Максимальное/минимальное интегральное напряжение | + |
| Максимальное/минимальное значение: U, l, lo, f | + |
| частота (25, 400) - опция | + |
| Мощность | |
| кВт, кВАр, кВА, cosф | + |
| Интегральная мощность кВт, кВА: накапливаемая, скользящая | + |
| Интегральная мощность кВт, кВА: прогнозируемая, максимальная | + |
| Интегральная мощность, кВАр: накапливаемая, скользящая, прогнозируемая, максимальная | + |
| Максимальное/минимальное значение: кВт, кВАр, кВА | + |
| Энергия: импорт/экспорт | |
| Суммарная и по каждой фазе: кВт x час, кВАр x час, кВА x час | - |
| Импульсные выходы KYZ | + |
| Импульсные входы KYZ | + |
| Энергия двунаправленная и нетто | + |
| Тарифная система учета энергии (TOU) | + |
| Импульсные входы | + |
| Учет энергии IEC 60687 / ANSI C12.20 | 0.2S |
| Коэффициент искажения синусоидальности | |
| Коэффициент искажения синусоидальности по напряжению THD(U), по току THD(I) | + |
| Приведенный коэффициент искажения синусоидальности по току TDD(I) | + |
| Коэффициент гармонических потерь K-factor | + |
| Коэффициент мощности по основной частоте | + |
| Программируемые входы/выходы | |
| Высокоскоростной релейный выход (35 мс) | - |
| Дискретные выходы | 2 |
| Дискретные входы | 2 |
| Аналоговые выходы | 2 |
| Аналоговые выходы расширителя АХ-8 | + |
| Аналоговые входы | 2 |
| Базовые порты связи | |
| RS 232/422/485 | + |
| Количество портов | 2 |
| Протоколы связи | |
| DNP 3.0 + ASCII + Modbus RTU | + |
| Анализ качества электроэнергии | |
| Энергонезависимая память | 1Mb |
| Часы реального времени | + |
| Регистрация событий | + |
| Временные отметки | + |
| Регистрация данных | + |
| Регистрация предыстории | + |
| Осциллографирование | + |
| Сбор данных по току и напряжению | + |
| Регистрация переходных процессов | + |
| Регистрация провалов напряжений и перенапряжений | + |
| Симметричные составляющие | + |
| Регистрация установившегося отклонения напряжения | + |
| Отчет по ГОСТ13109-97 | + |
| Соответствиестандарту EN50160 | + |
| Вычисление действующих значений за каждый полупериод | + |
| Энергия гармоник | |
| Мощности гармоник, кВт, кВА | + |
| Энергии гармоник, кВт х час, кВА х час | + |
| Спектр гармоник | |
| Гармоники по напряжению и току, % | + |
| Направление мощности гармоник, кВт, кВАр | + |
| Гармоники по напряжению, В | + |
| Гармоники по току, А | + |
| Интергармоники | + |
| Дополнительные входы | |
| Дополнительные входы переменного тока | - |
| Дополнительные входы переменного напряжения | - |
| Дополнительные входы постоянного напряжения | - |
| Специальные порты связи | |
| Встроенный модем GSM - опция | + |
| Порт Ethernet TCP/IP | + |
| Дополнительно | |
| Резервируемое питание (Основное/резервное) | + |
