DIRIS A20 - Анализатор параметров электрической сети

Арт.: Diris A20

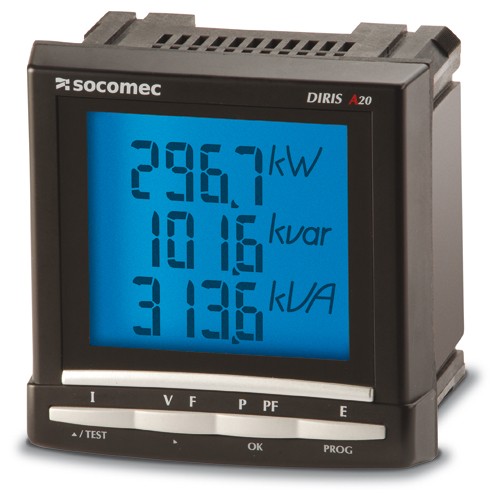

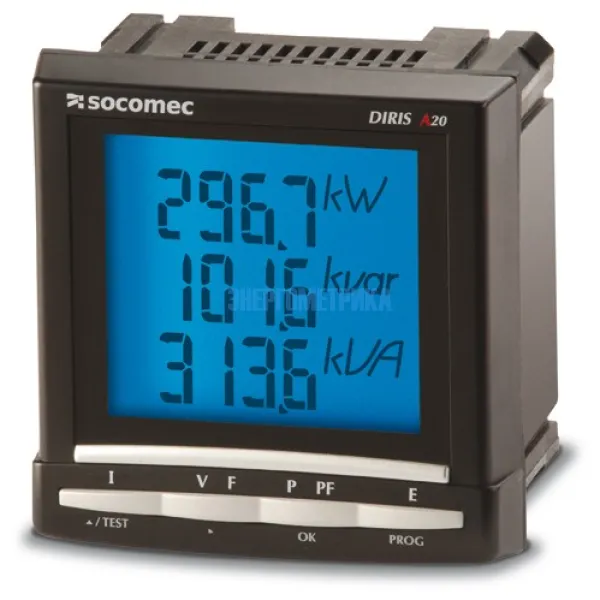

DIRIS A20 - цифровой анализатор показателей качества электроэнергии с функцией обнаружения и графического отображения событий и аномалий электрической энергии.

Благодаря подключению прибора DIRIS A20 к серверу системы контроля энергопотребления PMAC3624 можно просто и не дорого создать систему технического учета электроэнергии.

Дополнив измерительный прибор токовыми клещами с выходным сигналом 5А TTC-CCT, измеритель можно использовать в качестве переносного прибора.

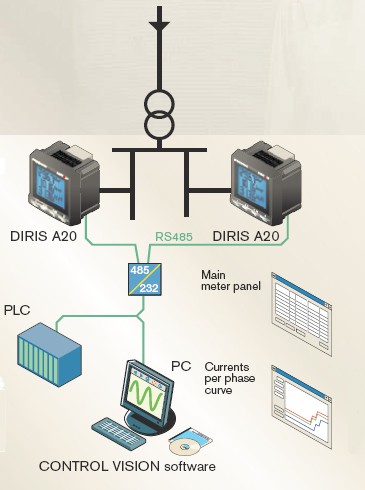

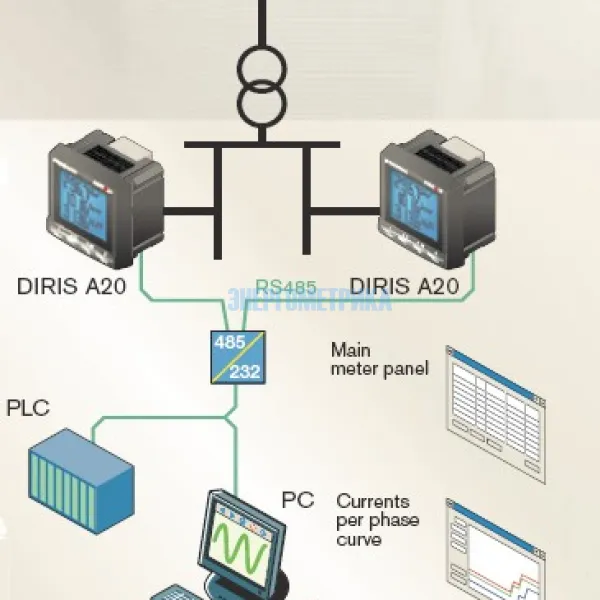

С помощью многофункционального программного обеспечения CONTROL VISION возможно дистанционное использование и анализ данных на ПК.

С прибором применяются разъемные трансформаторы тока.

Техническая документация

Параметры

Измерения

• Ток
- Мгновенные значения I1, I2, I3
- Максимальные значения I1, I2, I3
• Напряжение и частота
- Мгновенные значения U1, U2, U3, U12, U23, U13, F
• Мощность
- Мгновенные значения 3P, ΣP, 3Q, ΣQ, 3S, ΣS
- Средние максимальные значения ΣP, ΣQ, ΣS
• Коэффициент мощности
- Мгновенные значения 3PF, ΣPF

• Счетчик

- Активная энергия ±кВтч
- Реактивная энергия ±кварч
- Часы

• Гармонический анализ

- общий коэффициент гармонических искажений THD 3I, THD 3V, THD 3U
• События

- Сигналы тревоги по всем измеряемым параметрам

• Связь
- Цифровой интерфейс RS485 (протокол MODBUS)

• Входы/выходы

- Управление приборами
- Отчет об импульсах

DIRIS A - Анализатор качества электроэнергии, контроль показателей качества электроэнергии
Тип	DIRIS A10	DIRIS A10 +COM	DIRIS A20	DIRIS A40	DIRIS A41	DIRIS A60
Код заказа	4825 0010	4825 0011	4825 0200	4825 0201	4825 0202	4825 0207
Напряжение (U), прямое включение	50...500 V AC			50...700 V AC
Напряжение через TH				до 500 кВ
Ток	до 10000 А
Частота	45...65 Гц
Питание	200...277 V AC		110...400 V AC 120...350 V AC	110...400 V AC, 120...350 V AC 12...48 V DC
Измерение тока нейтрали (In)					•
Активная (P), реактивная (Q), полная (S) мощность	•	•	•	•	•	•
Коэффициент мощности (cosф)	•	•	•	•	•	•
Несимметрия						•
Температура	•	•		Опция 1...4	Опция 1...4	Опция 1...4
Средние значения тока (I), напряжения (U), частоты (f)				•	•	•
Среднее значение мощности	•	•	•	•	•	•
Класс точности измерения тока и напряжения	0.2	0.2	0.2	0.2	0.2	0.2
Класс точности измерения мощности	0.5	0.5	0.5	0.5	0.5	0.5
Класс точности измерения частоты	0.1	0.1	0.1	0.1	0.1	0.1
Класс точности измерения активной энергии	0.5S	0.5S	0.5S	0.5S	0.5S	0.5S
Класс точности измерения реактивной энергии	2	2	2	2	2	2
Счетчики электроэнергии
Счетчик активной, реактивной, полной энергии (кВт, кварч, кВАч)	•	•	•	•	•	•
Мультитарифность	•	•
Счетчик импульсов	•	•		Опция 2...6	Опция 2...6	Опция 2...6
Построение графиков нагрузки				•	•	•
Класс точности счетчика энергии 0.5	•	•	•	•	•	•
Импульсный выход	1		1	Опция 2 max	Опция 2 max	Опция 2 max
Анализ качества и сохранение результатов
Общий коэффициент гармонических искажений	•	•	•	•	•	•
Измерение гармоник (до 61)				•	•	•
Сигнализация повышения, провала, пропуска напряжения						•
Сигнализация перегрузки						•
Сохранение истории событий и измерений
Кривые нагрузки						•
Максимальные/средние значения напряжения, тока, частоты			•	•	•	•
Максимальная мощность	кВт	кВт	кВт	•	•	•
Максимальный ток	•	•	•	•	•	•
Цифровая и аналоговая связь
RS485 Jbus/Modbus		•	Опция	Опция	Опция	Опция
RS485 PROFIBUS-DP 12 Mbaud				Опция	Опция	Опция
Ethernet 10baseT / 100baseT Modbus RTU				Опция	Опция	•
Ethernet / RS485 gateway				Опция	Опция	•
Webserver				Опция	Опция	•
Аналоговый выход				Опция 2...4	Опция 2...4	Опция 2...6
Размеры

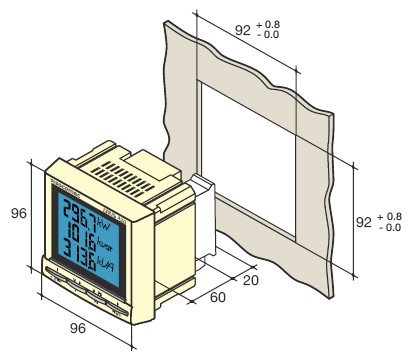

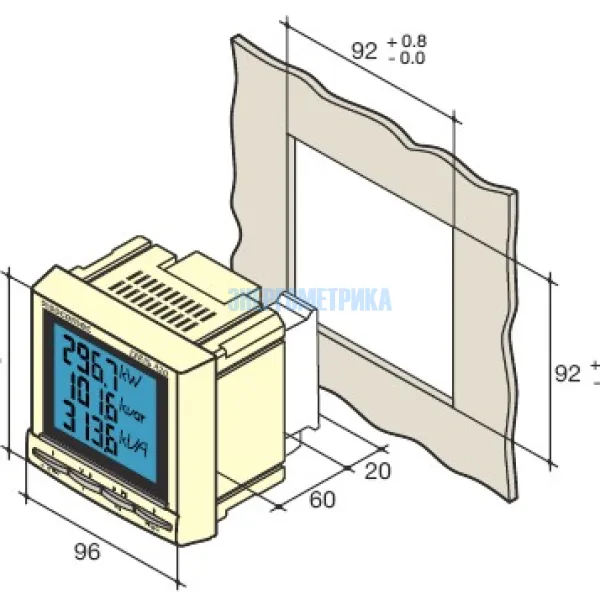

Размеры, исполнение	DIN рейка	DIN рейка	96x96 мм	96x96 мм	96x96 мм	96x96 мм

DIRIS A20 - Анализатор качества электроэнергии, контроль показателей качества электроэнергии - подключаемые модули
DIRIS A20	Pulse outputs	Импульсный выход 1 настраиваемый импульсный выход по ±кВтч, ±кварч
	JBUS / MODBUS communication	Модуль связи JBUS / MODBUS Интерфейс RS485 с протоколом JBUS / MODBUS. Скорость передачи до 38,4 кбит/с

Подробнее технические характеристики Вы можете скачать в разделе ТЕХНИЧЕСКАЯ ДОКУМЕНТАЦИЯ.
