ATM2-Modbus - Датчик температуры воздуха с Modbus
Датчик температуры воздуха с Modbus ATM2-Modbus применяется для измерения температуры наружной температуры. Калибруемый наружный измерительный преобразователь температуры со встроенным или внешним датчиком ATM2-Modbus с возможностью подключения к шине Modbus, корпусом из ударопрочного пластика с быстрозаворачиваемыми винтами, на выбор с дисплеем или без него (для индикации измеренной температуры).
Измеритель температуры ATM2-Modbus служит для измерения наружной температуры, температуры в помещениях с повышенной влажностью.
Датчик температуры ATM2-Modbus применяется для установки на наружных стенах, в холодильных установках и теплицах, в залах, в промышленности и сельском хозяйстве. Наружный монтаж осуществляется преимущественно с северной стороны или в защищенных местах. При попадании прямых солнечных лучей следует применять приспособление для защиты от солнечных лучей и посторонних предметов WS01 или WS04 (принадлежности) или исполнение прибора со встроенной защитой от солнечных лучей SS02 (по запросу).
Датчик температуры воздуха ATM2-Modbus откалиброван на заводе-изготовителе.
| ATM2-Modbus - Датчик температуры воздуха с Modbus | |||
|
Тип / группа товаров 1 |
Чувствительный элемент | Выход | |

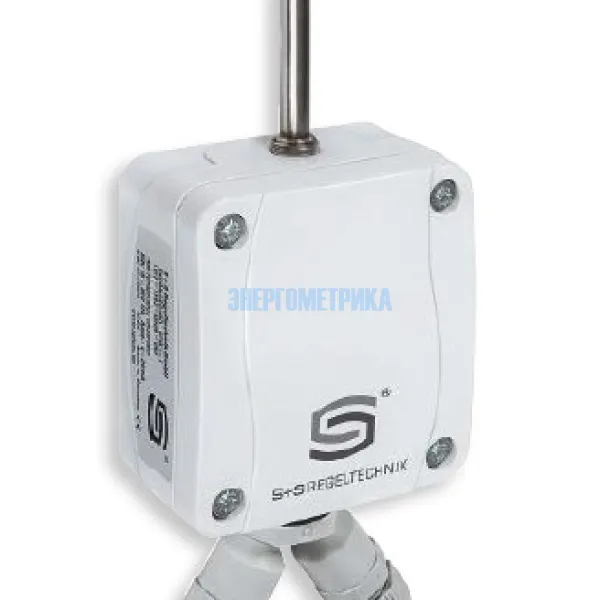

| ATM2-MODBUS | Pt1000 | Modbus | |
|

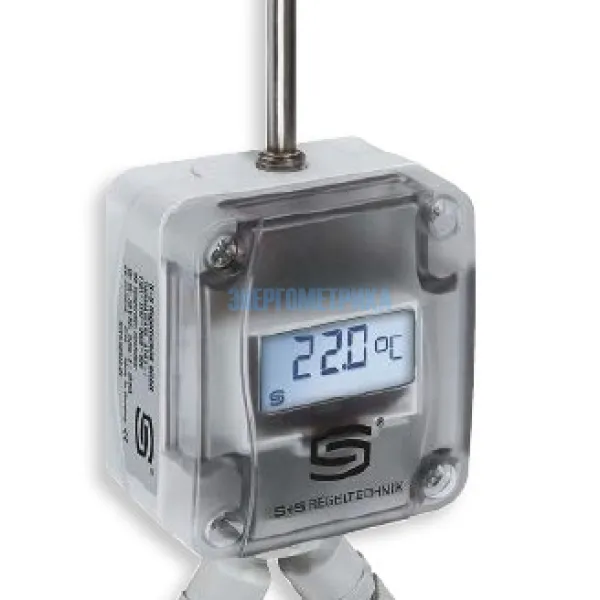

ATM2-MODBUS DISPLAY |
Pt1000 | Modbus | |
|
Принадлежности: |
KA-2 Коммуникационный адаптер Modbus с интерфейсом USB/RS485 для подключения к системе и/или в качестве активного нагрузочного резистора шины WS-01 Приспособление для защиты от солнечных лучей и посторонних предметов, 184 x 180 x 80 мм, из высококачественной стали WS-04 Приспособление для защиты от непогоды и солнечных лучей, 130 x 180 x 135 мм, из высококачественной стали |
||
| Технические характеристики датчика температуры воздуха с Modbus ATM2-Modbus | |
| Напряжение питания | 24 В перем. тока (±20 %) и 15…36 В пост. тока |
| Потребляемая мощность | < 1,0 В·А ⁄ 24 В пост. тока; < 2,2 В·А ⁄ 24 В перем. тока |
| Чувствительный элемент | Pt1000, DIN EN 60751, класс B (Perfect Sensor Protection) |
| Диапазон измерения | −50...+150 °C |
| Погрешность измерения температуры | ± 0,2 K при +25 °C |
| Смещение нуля | ±10 °C |
| Температура окружающей среды | измерительный преобразователь: −30...+70 °C |
| Среда | чистый воздух и неагрессивные, негорючие газы |
| Распознавание ошибок | обрыв датчика, короткое замыкание датчика |
| Шинный протокол | Modbus (RTU), диапазон адресов 0...247 с возможностью настройки |
| Фильтрация сигналов | 0,3 c / 1 c / 10 c |
| Монтаж ⁄подключение | при помощи винтов |
| Корпус |
пластик, устойчивый к ультрафиолетовому излучению, полиамид, 30 % усиление стеклянными шариками, с быстрозаворачиваемыми винтами (комбинация шлиц ⁄ крестовой шлиц), цвет —транспортный белый (аналогичен RAL 9016), крышка дисплея прозрачная! |

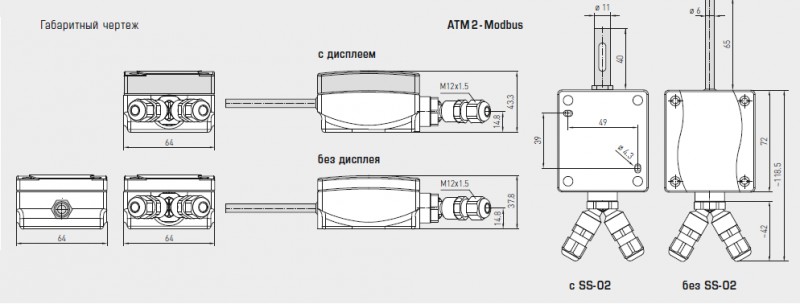

| Размеры корпуса |
72 x 64 x 37,8 мм (Tyr 1 без дисплея) |
| Присоединение кабеля | 2 шт., M12 x 1,5 (переходник); с разгрузкой от натяжения, сменное исполнение, макс. внутренний диаметр 6 мм |
| Допустимая относительная влажность воздуха |
< 95 %, без конденсата |
| Класс защиты | III (согласно EN 60 730) |
| Степень защиты | IP 65 (согласно EN 60 529) |
| Нормы | соответствие CE-нормам, электромагнитная совместимость согласно EN 61326, директива 2014 ⁄ 30 ⁄ EU «Электромагнитная совместимость» |
| Опционально | дисплей с подсветкой, двухстрочный, программируемый, вырез ок. 36 x 15 мм (Ш x В), для индикации измеренной влажности и температуры или выбираемого параметра или индивидуально программируемого значения (Через интерфейс шины Modbus дисплей может индивидуально настраиваться на индикацию как в 7-сегментном поле, так и в поле с точечной матрицей.) |
| Принадлежности | |
| MODBUS-Y | Переходник для кабельного зажима M16 x1,5 (на 2 - M12 x1,5), из пластика (содержится в комплекте поставки) |
- ATM2-Modbus_ru.pdf 418.9 КB
