ALTM1 - Накладной датчик температуры воды для труб

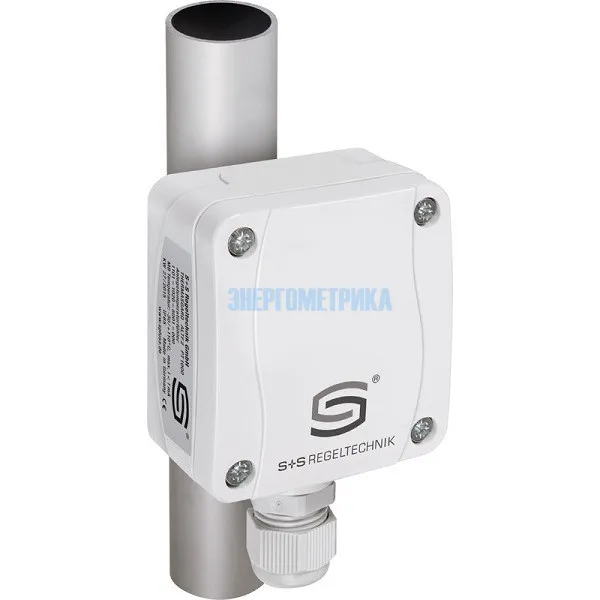

Накладной датчик температуры воды ALTM1 со встроенным измерительным элементом применяется для определения температурных параметров наружных поверхностей труб или магистралей для дальнейшей корректировки степени их нагрева или охлаждения.
Может применяться в системах как горячего, так и холодного водоснабжения, отопительных или охлаждающих трубопроводах.
Накладной датчик температуры воды имеет 8 переключаемых диапазонов измерений и преобразовывает полученные результаты в выходной сигнал 0-10 В/4-20 мА. Предусмотрено ручное регулирование настроек преобразователя в процессе эксплуатации посредством изменения диапазонов и коррекции нулевого уровня.
Корпус преобразователя выполнен в соответствии со степенью защиты IP65 из полиамида и пластика, обладающего значительной способностью поглощать механическую энергию под действием ударных нагрузок, имеет коробчатую форму и оснащен клеммами. Корпусная крышка фиксируется при помощи быстрозакручивающихся винтов. Накладной датчик температуры воды крепится кольцевым стяжным металлическим хомутом длиной 300 мм, снабженным металлическим замком.

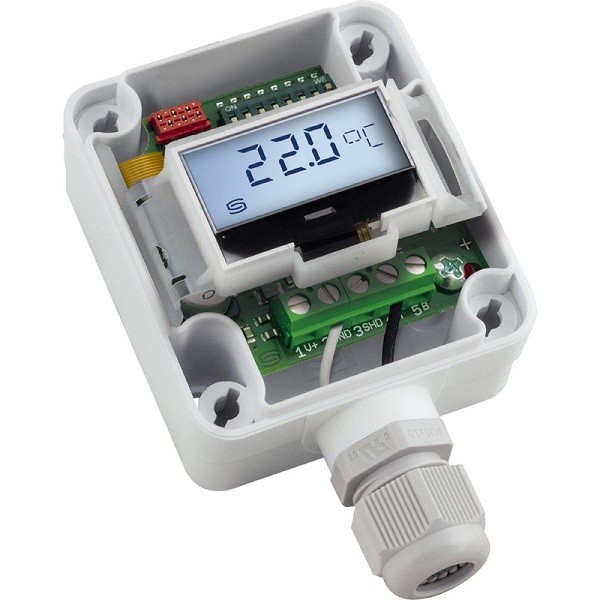

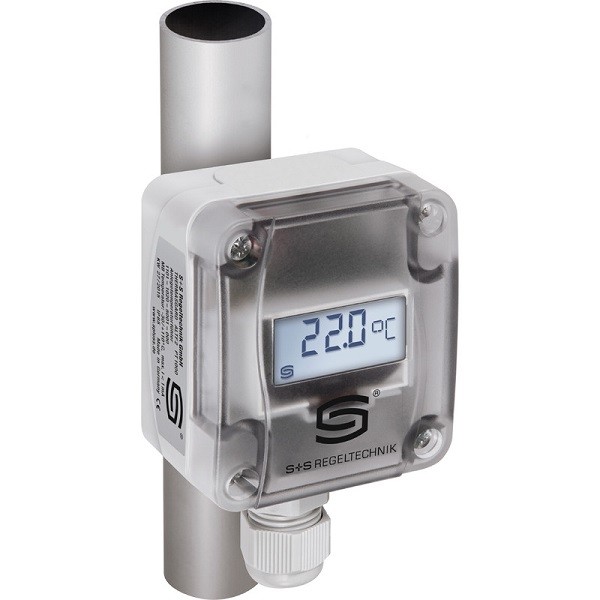

В виде опции возможна комплектация накладного датчика температуры воды ALTM1 однострочным дисплеем с подсветкой.
Доступные конфигурации
| Модель | Артикул | ||
|---|---|---|---|
| THERMASGARD® ALTM1-U | 1101-1111-0219-920 | ||
| THERMASGARD® ALTM1-U LCD | 1101-1111-2219-920 | ||
| THERMASGARD® ALTM1-I | 1101-1112-0219-920 | ||
| THERMASGARD® ALTM1-I LCD | 1101-1112-2219-920 | ||
| THERMASGARD® ALTM1-SD-U | 1101-6141-0219-920 | ||
| THERMASGARD® ALTM1-SD-I | 1101-6142-0219-920 |
Подробнее технические характеристики Вы можете скачать в разделе ТЕХНИЧЕСКАЯ ДОКУМЕНТАЦИЯ.

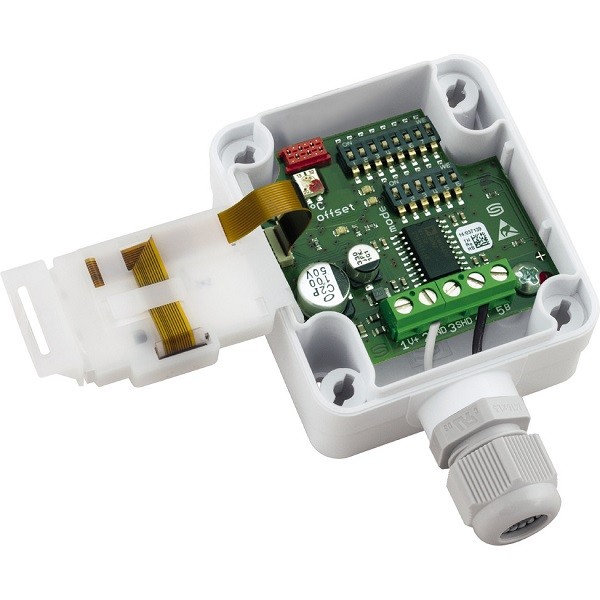

| ALTM1 - переключатели | ||||
| Диапазоны измерения (настраиваемые) |
JP1 | JP2 | JP3 | JP4 |
|
-20°C...+150°C |
•• | •• | •• | •• |
| -50°C...+50°C | oo | •• | •• | •• |
| -20°C...+80°C | •• | oo | •• | •• |
| -30°C...+60°C | oo | oo | •• | •• |
| 0°C...+40°C | •• | •• | oo | •• |
| 0°C...+50°C | oo | •• | oo | •• |
| 0°C...+100°C | •• | oo | oo | •• |
| 0°C...+150°C | oo | oo | oo | •• |
| Технические характеристики накладного датчика температуры воды ALTM1 | |||
| Напряжение питания: | 24 В перем. ⁄ пост. тока ± 10 %: U выход 0-10 В 15-36 В пост. тока: I выход 4...20 мА (зависит от нагрузки) |
||
| Потребляемая мощность: | <1,0 ВА ⁄ 24 В пост. тока <2,2 ВА ⁄ 24 В перем. тока |
||
| Чувствительный элемент: | Pt1000, DIN EN 60751, класс Б | ||
| Измерительный ток: | прибл. 1 мА | ||
| Диапазон измерения: | переключение между 8 диапазонами измерения: -20...+150 | -50...+50 | -20...+80 | -30...+60 | 0...+40 | 0...+50 | 0...+100 | 0...+150 °C |
||
| Выход: | 0-10 В или 4...20 мA | ||
| Температура окружающей среды: | –30...+ 70 °C (измерительный преобразователь) | ||
| Тип подключения: | по двух- или трехпроводной схеме | ||
| Монтаж ⁄ подключение: | бесконечная металлическая стяжная лента-хомут с замком из металла содержится в комплекте поставки | ||
| Корпус: | пластик, полиамид, 30 % усиление стеклянными шариками, с быстрозаворачиваемыми винтами, (комбинация шлиц; крестовой шлиц), цвет чистый белый (аналогичен RAL 9010), крышка дисплея прозрачная! | ||
| Размеры: | 72 x 64 x 37,8 мм (Tyr без дисплея), 72 x 64 x 43,3 мм (Tyr с дисплеем) | ||
| Электрическое подключение: | 0,14-1,5 мм², по винтовым зажимам | ||

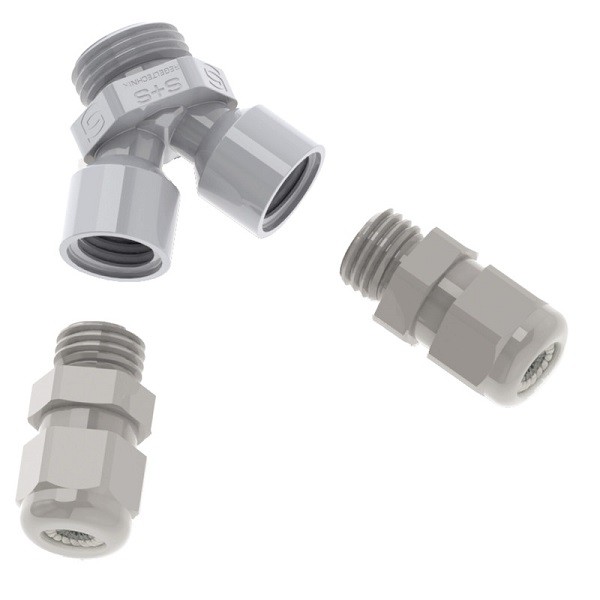

| Кабельное подключение: | кабельный ввод, пластиковый (M 16 x 1,5; с разгрузкой от натяжения, сменный, внутренний диаметр 10,4 мм) или разъем M12 согласно DIN EN 61076-2-101 | ||
| Монтаж: | настенный монтаж или в монтажной коробке 55 мм; низ с четырьмя отверстиями для закрепления в вертикально или горизонтально установленных коробках для подвода кабеля сзади, с отверстием под открытый ввод кабеля сверху или снизу | ||
| Допустимая относительная влажность воздуха: | < 95% отн. вл. | ||
| Степень защиты: | IP65 (согласно EN 60 529) | ||
| Опционально: | Дисплей с подсветкой, двухстрочный, вырез ок. 36 x15 мм (ширина x высота), для индикации фактической температуры и self-Diagnostics (превышение диапазона Измерения, диапазон Измерения недолет, Разрыв Датчика, Короткое Замыкание Датчика) |
||
